了解如何通過添加抖動來改善模擬到數字轉換系統的性能，從而消除量化誤差和失真

有時，電子噪聲可能是一件好事。在本文中，我們將探討一種名為“抖動”（Dithering）的技術，該技術通過在信號中添加適當?shù)脑肼暢煞謥砀纳颇?shù)（A/D）轉換系統的性能。

什么是抖動？

大多數電子工程師都熟悉限制電子電路中噪聲水平的方法。濾波是一種常見的技術，可用于消除噪聲成分或至少限制其帶寬。在某些應用中，如降噪耳機和低噪聲放大器（LNAs）的降噪功能，我們甚至可以測量主要的噪聲成分并從系統輸出中減去它，以達到所需的性能。

然而，在模數轉換系統中，我們需要噪聲來改善電路性能。這種信號處理技術被稱為抖動，它故意在模數轉換器（ADC）的輸入端（在采樣和量化之前）添加一個具有適當概率密度函數（PDF）和功率譜密度（PSD）的噪聲信號，以改善系統的某些性能方面。圖1展示了抖動系統的簡化框圖（該圖表示一種稱為非減式抖動的類型）。

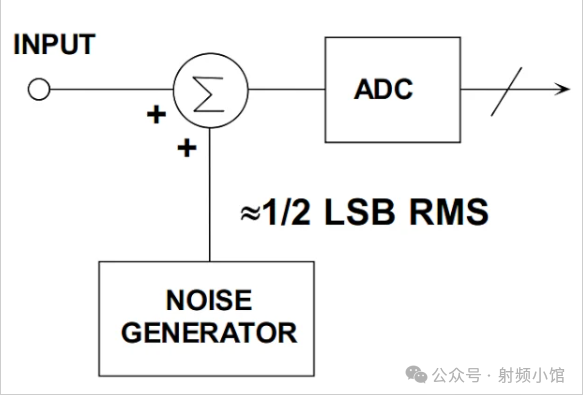

圖 1.顯示抖動系統的框圖的示例圖。圖片由ADI公司提供

第一次了解抖動時，人們可能會覺得在某些情況下，一定程度的噪聲竟然是有幫助的，這似乎有些違反直覺。抖動技術可以應用于三個不同的目的：

1. 通過打破量化誤差與輸入信號之間的統計相關性來改善理想量化器的性能

2. 隨機化非理想模數轉換器（ADC）上的微分非線性（DNL）誤差模式，以提高無雜散動態范圍（SFDR）性能

3. 通過對緩慢變化的信號進行平均來增加測量分辨率

在本文中，我們將討論抖動如何通過打破量化誤差與輸入信號之間的統計相關性來改善理想量化器的性能，但在那之前，我們需要先回顧一下ADC量化噪聲的基本知識。

ADC量化誤差的高級基礎

模數轉換器（ADC）通過幾個離散電平來表示連續的模擬值范圍，這本身就會引入一種稱為量化誤差的誤差。為了全面理解這種誤差，已經進行了大量研究。事實上，研究歷史可以追溯到1948年W. R. Bennett的論文《Quantized Signals的頻譜》。如今，人們已廣泛了解，在一定條件下，量化誤差可以建模為在±LSB/2（LSB表示轉換器的最低有效位）之間均勻分布的加性噪聲。

此外，量化噪聲被視為白噪聲（即在Nyquist帶寬dc到fs/2內均勻分布），其總功率等于LSB2/12。這種平坦頻譜的特性基于量化誤差樣本之間不相關的假設。

在本文中，我們將這種量化誤差模型稱為“量化噪聲模型”。雖然稍后我們會討論該模型并非總是有效，但對于許多實際應用而言，它仍然足夠準確。以下示例展示了為何處理數據轉換器的電子工程師喜歡這一模型！

10位與12位ADC：多少位才足夠？

考慮一個應用場景，其中ADC的參考電壓為2V。假設ADC輸入信號的噪聲為1mV RMS（均方根）。對于10位ADC，其LSB（最低有效位）為2^(2/10) = 1.95mV，因此，噪聲的RMS值等于0.51 LSB。

根據量化噪聲模型，我們知道量化操作會引入RMS噪聲，其值為LSB/√12 = 0.29 LSB。

可以看出，量化噪聲與輸入信號原有的噪聲相當。為了計算系統的總噪聲功率，我們需要將這兩個噪聲源的功率相加：

對上述值開方后，得到總噪聲的RMS值為0.59 LSB。如果這一噪聲水平在我們的應用中不可接受，我們可以通過增加ADC的分辨率來降低量化噪聲。例如，使用12位ADC時，輸入噪聲的RMS值為2.05 LSB。與輸入噪聲相比，量化噪聲（0.29 LSB）現在幾乎可以忽略不計。在此示例中，總噪聲的RMS值為2.07 LSB?？磥恚?2位系統為該應用提供了足夠的分辨率。

了解了信號中的總噪聲后，我們可以在交流（AC）應用中確定信噪比（SNR），或在測量應用中確定最小可檢測信號。這里的關鍵點是，噪聲模型使我們能夠輕松地考慮量化過程對系統噪聲性能的影響。

另外值得一提的是，上述討論隱含地假設ADC增加的主要噪聲是量化噪聲。事實并非總是如此。隨著ADC分辨率的增加，量化噪聲變得越來越小。在某個點上，量化噪聲與ADC內部電路產生的熱噪聲和閃爍噪聲等電子噪聲相比變得可以忽略不計。這是當今高分辨率ΔΣ（增量-求和）ADC的情況。如果量化噪聲可以忽略不計，則應考慮ADC的峰到峰輸入?yún)⒖荚肼晛矸治鱿到y(tǒng)的噪聲性能。

量化誤差的頻率成分

量化噪聲模型的一個含義是，誤差與輸入不相關。為了更好地理解這一點，請考慮圖2中的波形。

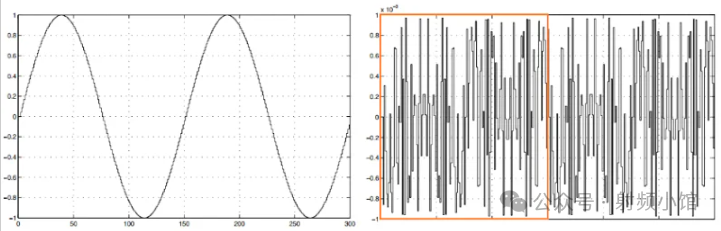

圖2.?示例波形。圖片由?Franco Maloberti?提供

圖2解析

上圖的左曲線描繪了兩個周期的10位量化正弦波。右曲線顯示了量化誤差。在此示例中，采樣頻率與輸入頻率的比率為150。通過視覺檢查可以確認，量化誤差是周期性的（一個周期由橙色矩形指示）。此外，輸入信號與量化誤差信號之間存在相關性。由此我們知道，周期性信號的頻率成分主要集中在信號基頻的倍數上。這意味著雖然量化噪聲模型期望誤差具有平坦的頻率譜，但量化誤差卻包含一些強烈的頻率分量。

這是一個普遍問題：如果輸入是正弦波，且采樣頻率是輸入頻率的倍數，則量化誤差與輸入信號相關。圖3中給出了另一個示例。

圖3.顯示相關噪聲 （a） 和不相關噪聲 （b） 的示例圖。圖片由ADI公司提供

頻譜分析

左圖顯示了當輸入為2 MHz正弦波且采樣頻率為80 MSPS時，理想12位ADC的頻譜。右圖則顯示了同一ADC在相同采樣頻率下對2.111 MHz正弦波的頻譜。正如預期，當采樣頻率與輸入頻率的比值為整數時，輸出會產生輸入頻率的不同諧波。對于左圖，系統的無雜散動態范圍（SFDR）僅為77 dBc。通過稍微改變輸入頻率，諧波分量消失，我們得到一個看似平坦的噪聲基底。

請注意，在這兩種情況下，量化誤差的RMS值是相同的，導致信噪比（SNR）為74 dBc（12位ADC可獲得的理論值）。對于這兩種情況，RMS誤差都與量化噪聲模型預測的值（LSB/√12）一致；然而，左圖中的誤差頻率譜并不平坦。

上述諧波分量是量化過程的產物，與ADC電路的性能無關。這突出了ADC測試中的一個重要注意事項：如果輸入信號是采樣頻率的精確子倍數，則對單音正弦波進行快速傅里葉變換（FFT）測試得到的頻譜將受到量化過程產物的影響。

綜上所述，如果量化誤差與輸入相關，我們不能假設ADC僅增加輸入信號的噪聲基底。在這種情況下，量化噪聲模型不再有效，量化過程可能會在輸出頻譜中產生顯著的諧波分量。通常，我們更希望誤差能量分布在較寬的頻帶內，而不是集中在某些特定頻率上。

量化低幅度信號

量化低幅度信號也可能導致量化誤差與輸入信號之間產生相關性。數字音頻系統是一個低幅度信號可能成為問題的典型應用場景。假設ADC的輸入幅度降低到0.75 LSB，如圖4所示。

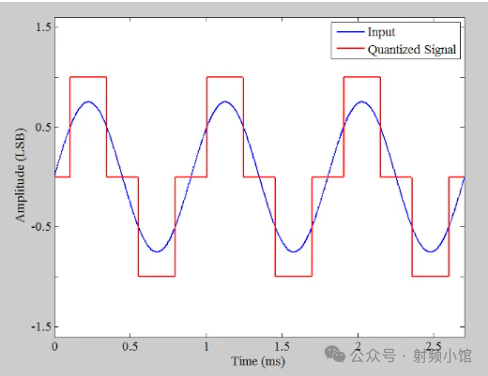

圖4.?示例圖顯示了ADC輸入壓降的幅度。

量化后的信號特性

如你所見，量化后的信號僅取三個不同的值，并呈現出類似方波的形狀。我們知道，方波的頻譜包含基頻的不同諧波。在上面的例子中，輸入是一個1.11 kHz的正弦波，采樣頻率為400 kHz（故意選擇遠高于奈奎斯特采樣定理所要求的頻率）。輸出的快速傅里葉變換（FFT）結果如圖5所示。

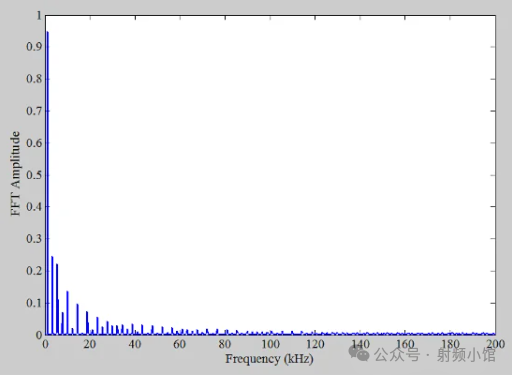

圖5.?顯示 FFT 幅度與頻率關系的圖表。

諧波分量的存在

盡管輸入頻率（1.11 kHz）不是采樣頻率（400 kHz）的子倍數，但頻譜中仍包含顯著的諧波分量。在圖6提供的頻譜放大圖中，這些諧波分量更加清晰可見。

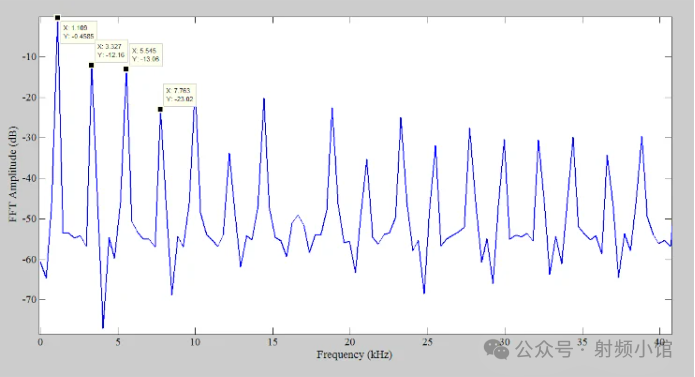

圖6.?頻譜的放大版本。

抖動技術的優勢

為了研究抖動技術，我們向上述信號添加具有三角分布的噪聲，然后對其進行量化。三角抖動概率密度函數（pdf）的寬度被設定為2 LSB。波形如圖7所示。

、

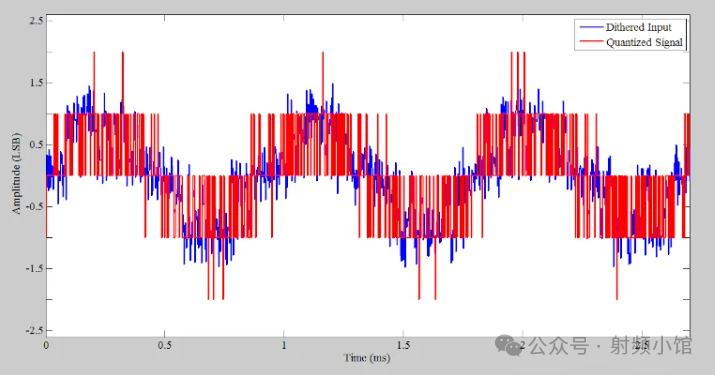

圖7.?具有三角形分布并量化的噪聲相加后的示例波形。

頻域中的表現

在時間域中，看起來信息似乎丟失了，但在頻域中情況如何呢？新量化信號的頻譜（上圖中的紅色曲線）如圖8所示。

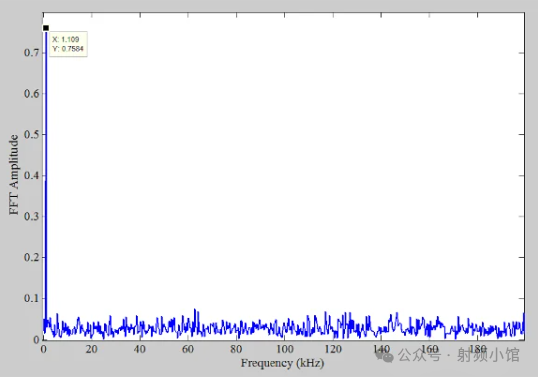

圖8.?新量化信號的頻譜。

抖動技術的優勢

抖動技術消除了諧波分量。事實上，諧波分量的能量被分散到了更寬的頻帶中。因此，當我們應用抖動技術時，預期噪聲基底會略有上升。除此之外，添加到輸入中的抖動噪聲也會導致噪聲基底的增加。

上述例子清楚地展示了抖動技術在頻譜分析應用中的優勢。但值得注意的是，即使不將信號轉換到頻域，我們也能從抖動技術中受益。例如，在數字音頻中，由于抖動而產生的無特征背景噪聲的增加，在感知上遠比量化器引入的人工諧波更可接受。

抖動噪聲的益處

量化噪聲模型的一個含義是量化誤差與輸入不相關。當情況并非如此時，量化操作會引入一種被稱為“量化失真”的失真。通過添加抖動噪聲，可以消除量化誤差與輸入之間的相關性，從而消除量化操作產生的諧波分量。這樣，抖動技術可以改善理想量化器的性能。如上所述，抖動技術還用于多種其他目的。在本系列的下一篇文章中，我們將進一步深入討論這個話題。

最后，值得一提的是，在大多數系統中，輸入信號已經包含足夠的噪聲，因此不需要添加額外的抖動噪聲來打破量化噪聲與輸入之間的相關性。此外，ADC的輸入?yún)⒖荚肼暱赡茏阋援a(chǎn)生相同的抖動效果。
