數十年來，為滿足不同應用的目標，已開發出多種功率放大器拓?fù)浣Y(jié)構。一些功率放大器類別，包括我們將要討論的類別，都是基于其導通角（θc）來定義的。導通角表示放大器射頻晶體管處于開啟狀態的輸入周期的比例。

本系列之前的文章討論了A類和B類放大器。在A類放大器中，晶體管始終處于開啟狀態。因此，該放大器的導通角為360度。而在B類放大器中，晶體管僅在信號周期的一半時間內導通，因此導通角為180度。

我們了解到，通過減小導通角，我們可以將效率從A類階段的50%提高到B類放大器的78.5%。但如果我們進一步減小導通角，效率會發生什么變化呢？

導通角小于180度的功率放大器被稱為C類放大器。在本文中，我們將研究C類放大器的工作原理，并探討導通角進一步減小對各種功率放大器性能參數的影響。最后，我們將通過經典的統一分析來比較A類、B類和C類放大器的性能。

C類放大器中的電流和電壓波形

在C類放大器中，晶體管的導通時間少于輸入周期的一半。在窄脈沖的刺激下，晶體管在輸出端產生一個短電流脈沖。圖1中的橙色曲線展示了C類放大器在導通角為θc時的一個集電極電流周期。

圖1. 導通角為θc的C類放大器的電流波形

如上所示，當晶體管處于閉合狀態時，輸出電流為一段正弦波，而當晶體管截止時，輸出電流為零。完整的正弦波（上面的藍色曲線）具有一個負偏移量IQ和幅度IRF。這里的直流偏移量IQ類似于線性放大器中的偏置電流，但在C類放大器中它是負的。因此，輸出電流可以用以下表達式描述：

其中，θ對應于水平軸上的位置。

通過改變IQ，我們還可以產生A類和B類放大器的波形。例如，當IQ=0時，導通角為180度（B類）。因此，我們可以使用上述波形來研究正在討論的A類、B類和C類這三種放大器的性能。

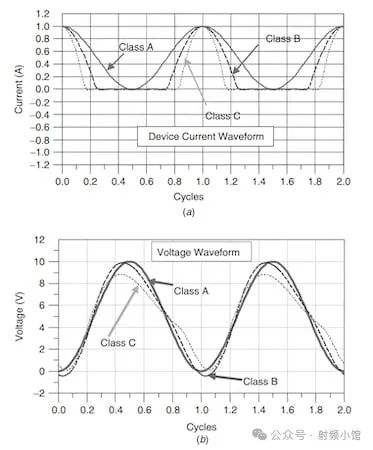

圖2比較了接近理想狀態的A類、B類和C類放大器的晶體管電流和輸出電壓波形。

圖2. A類、B類和C類放大器的電流和電壓波形

A類放大器的晶體管電流和輸出電壓波形均為正弦波。盡管在B類和C類放大器中，晶體管電流僅為正弦波的一部分，但由于B類和C類放大器輸出端存在高品質因數（Q值）諧振電路，這些工作模式的輸出電壓也可以近似為正弦波。

C類放大器原理圖

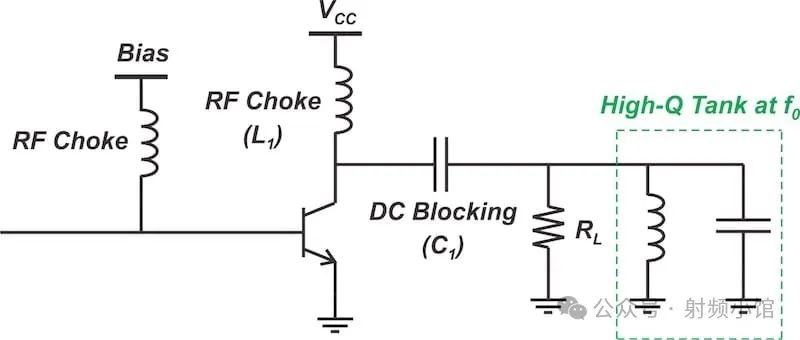

圖3展示了C類放大器的基本電路原理圖。放大器輸出端的高品質因數（Q值）諧振電路用綠色標出。

圖3. C類放大器的基本原理圖

根據我們?yōu)榫w管選擇的靜態偏置點，上述原理圖也可用于構建A類放大器或單晶體管B類放大器。A類放大器是這三種類型中最線性的，它可能使用Q因子相對較低的諧振電路。

在線性度的另一端，C類放大器在輸出端產生一系列短電流脈沖。高品質因數（Q值）諧振電路會短路輸出電流諧波，并減少因不可避免的非線性而產生的帶外輻射。請注意，高品質因數諧振電路必然意味著窄帶操作。

波形分析

在分析C類放大器時，我們做出以下假設：

1. 輸出電壓可以近似為正弦波形。這需要一個理想的諧振電路來短路輸出電流的所有高次諧波。

2. 集電極電流波形是正弦波的一部分。這實際上僅在低頻時成立。

盡管這些假設在實踐中不一定成立，但它們使我們能夠簡化電路分析?？紤]到這一點，讓我們來考察C類放大器的性能。

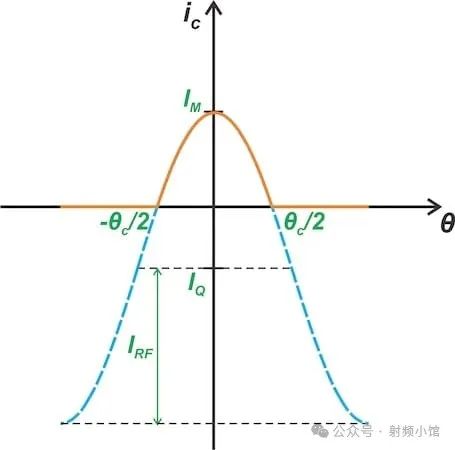

由于高品質因數（Q值）諧振電路的存在，只有基頻功率才會實際傳遞到負載。因此，為了找到輸出功率，我們需要分析輸出電流波形的頻率成分。通過改變波形的時間原點，我們可以使分析變得更簡單。圖4是波形關于垂直軸對稱的結果。

上述波形可以用余弦函數來描述：

利用傅里葉級數，我們可以將輸出電流表示為其組成頻率分量的形式：

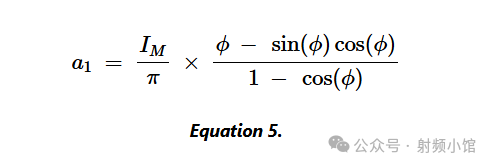

其中，an表示第n次諧波的傅里葉系數。為了找到C類放大器的效率和輸出功率，我們只需要電流波形的平均值（a0）和基頻分量（a1）。省去復雜的數學推導，結果如下，分別由方程4和方程5給出：

和

其中，?等于導通角的一半（? = θc/2）。

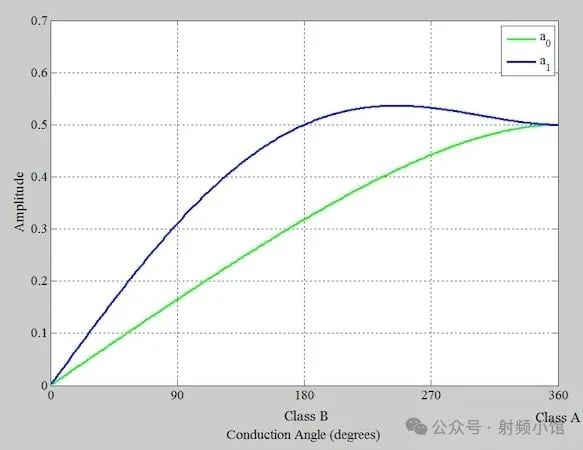

圖5繪制了平均分量和基頻分量與導通角的關系圖。

圖5. 平均分量和基頻分量與導通角的關系圖

該圖顯示了a0和a1系數相對于IM（或等效地，假設IM為單位1）的歸一化圖。我們稍后會回到這些結果。不過，首先讓我們來計算C類放大器的效率。

C類運行的效率

假設高品質因數諧振器消除了高次諧波分量，則交流輸出電壓可以根據方程5計算為：

其中，RL是負載的電阻。

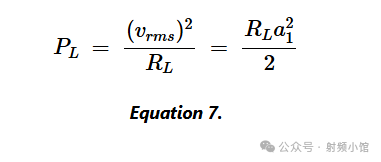

因此，負載上獲得的平均功率為：

為了計算電源提供的功率，我們將從電源中抽取的電流的平均值乘以電源電壓。電流的平均值為a0，因此產生：

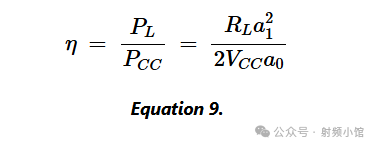

從方程7和方程8中，我們可以計算出效率：

在適當?shù)呢?fù)載電阻下，電流的基頻分量會產生允許的最大電壓擺幅。最大電壓擺幅的幅度為VCC。因此，根據方程6，當滿足以下條件時，效率達到最大：

結合方程10和方程9，我們可以計算出最大效率為：

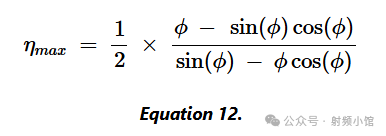

最后，將方程4和方程5代入上述方程中，我們得到：

這個方程在圖6中進行了繪制。

圖6. 最大效率與導通角的關系圖。

示例：為C類放大器選擇最大電流規格

我們知道，晶體管在可處理的最大電壓和電流水平，以及在不損壞的情況下可承受的最大功率方面都是有限的。確定一個C類放大器的最大晶體管電流，該放大器在85%的最大效率下向50Ω負載提供25W的功率。忽略晶體管的飽和效應，并假設電源電壓（VCC）為12V。

輸出電流的基本分量（a1）決定了向負載提供的功率。根據方程7，我們有：

在這個例子中，我們是在最大效率下工作的。因此，我們知道RLa1 = VCC（方程10）。由于VCC = 12V，我們有RLa1 = VCC = 12V。將12V的值代入方程13，我們可以得到基頻分量的幅度：

從圖7中，我們?cè)佻F(xiàn)了最大效率與導通角的關系圖，觀察到ηmax = 85%對應于θc = 147度。

圖7. 在θc = 147度時達到85%的最大效率

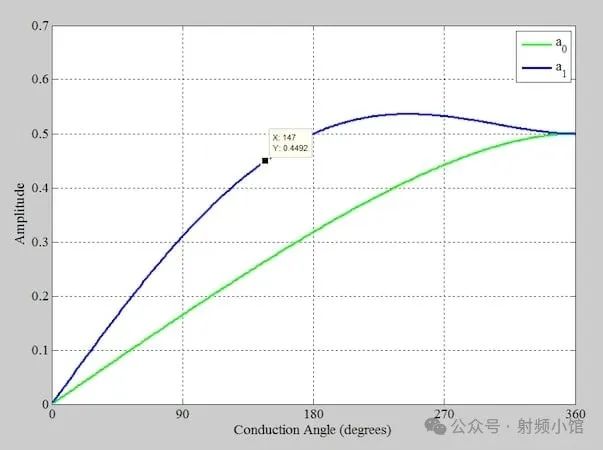

在導通角為θc = 147度時，a1的歸一化值為0.45（圖8）。

圖8. 在θc = 147度時，歸一化的基頻分量為0.45。

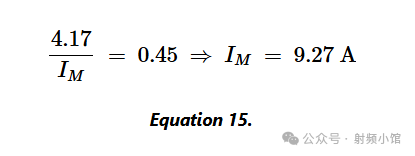

換句話說，我們有：

晶體管應能承受的最大電流為9.27A。晶體管所經歷的最大電壓為24V，即電源電壓的兩倍（2VCC = 2 × 12V = 24V）。

比較A類、B類和C類操作

接下來，讓我們稍微拓寬一下視野，看看改變導通角如何影響以下性能參數：

1. 電源功率。

2. 輸出功率。

3. 最大效率。

從電源中抽取的功率如何隨θc變化？

圖5顯示，隨著導通角從360度（A類操作）減少到180度（B類），再到0度，輸出電流的直流分量單調遞減。

如果我們考慮圖4中的電流波形，這一點是有道理的。較小的導通角意味著電流非零的區域較小，這也對應于較小的平均值。因此，減小導通角會降低平均值和從電源中抽取的直流功率。

負載上獲得的功率如何隨θc變化？

圖5中的基頻分量表現出更有趣的行為。在360度時，基頻分量值為0.5。隨著我們將導通角從360度減小到180度，基頻分量略有上升。

然而，在180度時，基頻值再次為0.5。這意味著在相同的晶體管規格和電源電壓下，A類和B類放大器級產生相同的最大輸出功率。

那么C類操作區域呢？如果我們將方程10代入方程7，可以觀察到最大輸出功率與a1成正比。從圖5中可以看出，隨著θc接近零，a1也接近零。因此，C類放大器的輸出功率也降至零。這是C類操作的一個顯著缺點。

C類放大器效率如何隨θc變化？

在C類工作區域中，隨著導通角的減小，平均分量和基波分量都會下降。從公式11中，我們知道最大效率（ηmax）與基波分量與平均值的比值成正比。同時，通過觀察圖6可以直觀地確認，隨著導通角的減小，ηmax增加。當導通角趨近于零時，效率接近100%。

盡管這一結果初看起來令人振奮，但請注意，對于相同的輸入功率，C類放大器的輸出功率遠低于A類或B類放大器。例如，如果一個配置在C類放大器中產生的功率僅為相同設備在A類放大器中產生功率的一半，即使其效率高達95%，其實用價值也非常有限。

C類放大器的缺點

C類配置存在幾個其他局限性：

1. 電流需求大：對于給定的輸出功率，C類放大器中使用的晶體管必須處理比A類或B類放大器中晶體管更大的電流。隨著我們減小導通角以提高效率，這一問題會變得更加嚴重。

2. 設備尺寸與帶寬限制：更大的最大電流意味著我們需要更大的設備，這會導致較低的匹配帶寬。

3. 非線性特性：C類配置比A類或B類放大器具有更強的非線性特性。

4. 高擊穿電壓要求：C類級需要具有高擊穿電壓的晶體管。

5. 諧波抑制要求高：與A類或B類放大器相比，C類級需要更高Q值的諧振電路來抑制諧波分量。
