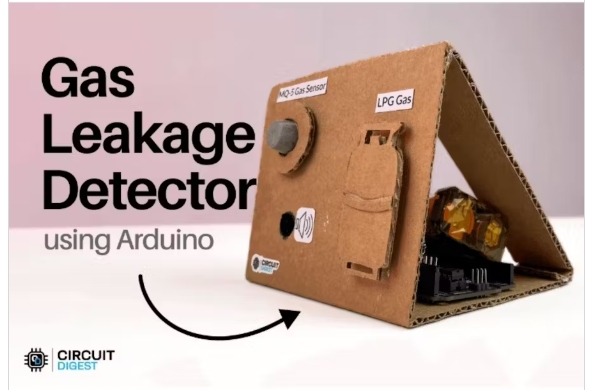

煤氣泄漏可能很可怕。這個入門級Arduino項目介紹了一個使用Arduino Uno和MQ-5氣體傳感器構建的低成本氣體泄漏檢測器。當氣體濃度達到不安全水平時，它會識別并提醒用戶。

它是如何工作的

MQ-5傳感器負責監測氣體水平。如果檢測到泄漏，它會向Arduino發送信號。然后Arduino激活蜂鳴器和LED，警告用戶。一旦氣體水平恢復到正常水平，警報就會關閉。為了保證準確的檢測，需要對傳感器的電位器進行調諧。

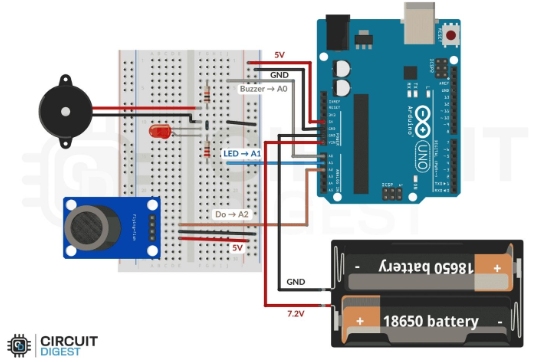

電路概述

將MQ-5數字輸出連接到Arduino引腳A2，將蜂鳴器連接到A0(可選10kΩ電阻)，并通過220Ω電阻將LED連接到A1。您可以使用7.2V電池或USB為系統供電。

Arduino代碼

該代碼讀取MQ-5傳感器的數字輸出，并在檢測到氣體泄漏時激活警報(低信號)。當條件恢復正常(高信號)時，警報被取消。代碼和原理圖都可以在相關章節中找到。

應用程序

?家庭/廚房安全：用于監測燃?xì)庠罨蛞夯蜌鈿馄俊?

?商業用途：這是一個負擔得起的選擇，餐館或食品卡車。

?教育項目：這是它最重要的應用。這是學習Arduino編程和傳感器接口的好方法。

?房車/露營：戶外裝置的便攜式氣體安全。

最后指出

這個DIY檢測器是用于教育目的。看看這是如何比較實際的商業單位在技術評論風格：DIY與商業氣體泄漏探測器-哪一個“吹”?

本文編譯自hackster.io
