MPS推出車規級三相柵極驅動器IC新產品
掃描二維碼
隨時隨地手機看文章
汽車12V系統到汽車48V系統全適用
上海2025年8月11日 /美通社/ -- MPS芯源系統（NASDAQ代碼：MPWR）近日發布的新產品MPQ6539-AEC1，是一款專為三相無刷直流（BLDC）電機驅動器而設計的柵極驅動器IC，其輸入電壓高達80V，可驅動由六個N溝道功率MOSFET組成的三個半橋的車規級柵極驅動器。MPQ6539-AEC1適用于汽車泵、電動升降尾門、電動天窗、電動座椅調節等汽車車身電機控制應用。

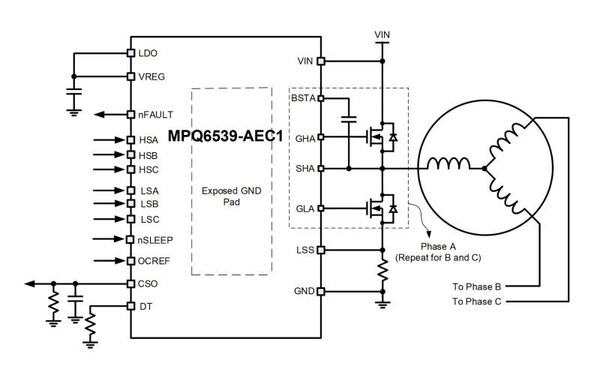

MPQ6539-AEC1典型應用圖
此外，MPQ6539-AEC1可驅動由四個N溝道功率MOSFET組成的一個H橋的車規級柵極驅動器。將兩顆MPQ6539-AEC1級聯，可驅動由十二個N溝道功率MOSFET組成的三個H橋的車規級柵極驅動器，滿足三個直流有刷電機（BDC）的驅動需求。

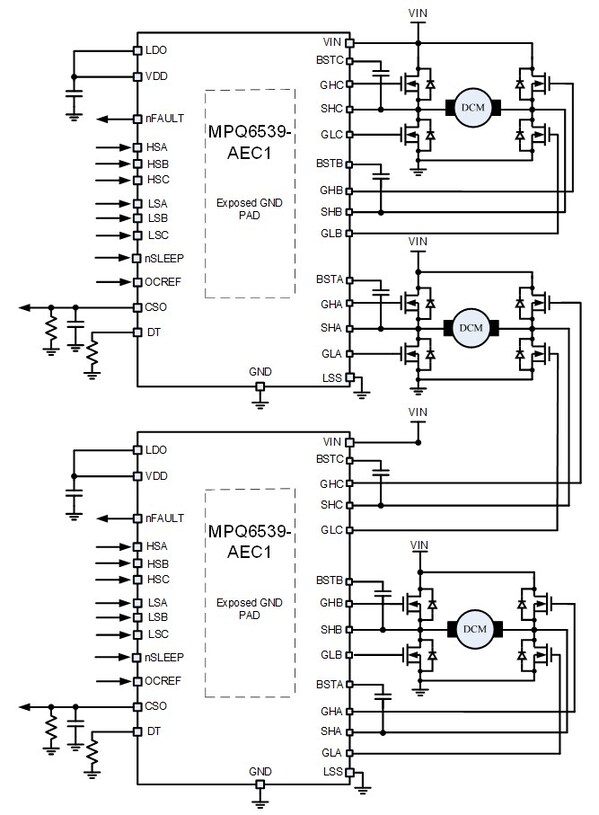

兩個MPQ6539-AEC1級聯驅動三個BDC典型應用圖
MPQ6539-AEC1產品核心優勢
MPQ6539-AEC1支持8V至80V寬輸入電壓范圍，全面兼容12V、24V、48V汽車電氣架構，適配不斷演進的新能源汽車供電系統。
MPQ6539-AEC1可通過串聯外部電阻參數調整死區時間（DT）以及外部MOSFET的過流保護閾值，使汽車電機應用設計更靈活，可靠性更高。
MPQ6539-AEC1內置電流檢測放大器，集成電荷泵支持100%占空比，并且采用QFN (4mm x 5mm)小封裝設計，可極大程度節省PCB面積和外部元器件，從而節省BOM成本。
MPQ6539-AEC1封裝參考圖
針對汽車無刷直流電機（BLDC）柵極驅動器應用，MPS能夠提供多款解決方案以滿足不同的規格需求，助力實現從汽車12V系統供電電池到汽車48V系統過渡。
| Part Number | VIN Range (V) | VSW (Max) (V) | Number of Half-bridge | ISINK/SOURCE (A) | Input Control Logic | Current-Sense Amp | Package |
|---|---|---|---|---|---|---|---|
| MPQ6539 | 8 - 80 | 80 | 3 | 1/0.8 | HSx & LSx | Integrated (1 Channel) | QFN-28 (4x5) WF |
| MPQ6533 | 6 - 40 | 40 | 3 | 1/1 | SPI | Integrated (1 Channel) | QFN-32 (5x5) WF |
| MPQ6532 | 5 - 60 | 60 | 3 | 1/0.8 | PWM & DIR; 3x Hall Inputs | External | QFN-28 (4x5) WF |
| MPQ6531 | 5 - 60 | 60 | 3 | 1/0.8 | HSx & LSx | External | QFN-28 (4x5) WF |
| MPQ6530 | 5 - 60 | 60 | 3 | 1/0.8 | PWMx & Enx | External | QFN-28 (4x5) WF |
| MPQ1923 | 5 - 17 | 100 | 1 | 8/7 | INH & INL | External | QFN-10 (4x4) |
| MPQ1922 | 5 - 15 | 100 | 1 | 4/3 | ENBL & INH & INL | Integrated (1 Channel) | QFN-22 (4x5) WF |
MPS車規級柵極驅動器系列產品
MPQ6539-AEC1產品主要特性
- 8V至80V寬輸入電壓范圍
- 支持最大100V自舉（BST）電壓
- 0.8A/1A拉電流/灌電流（驅動電流）
- 內部集成LDO可驅動外部NPN三極管，以滿足大電流驅動應用
- 低功耗睡眠模式電流低至10uA
- 集成電流檢測放大器
- 支持每路半橋上下管單獨控制的輸入邏輯接口
- 具備完善的保護功能，例如可調的死區時間控制、可配置的過流保護、過溫保護、欠壓鎖定和故障上報等
- 采用緊湊型QFN-28(4mmx5mm)封裝，帶可潤濕側翼
- 符合AEC-Q100車規級認證
MPQ6539-AEC1產品購買與技術支持
MPQ6539-AEC1及其評估板EVQ6539-V-00A均可在MPS官網直接購買。

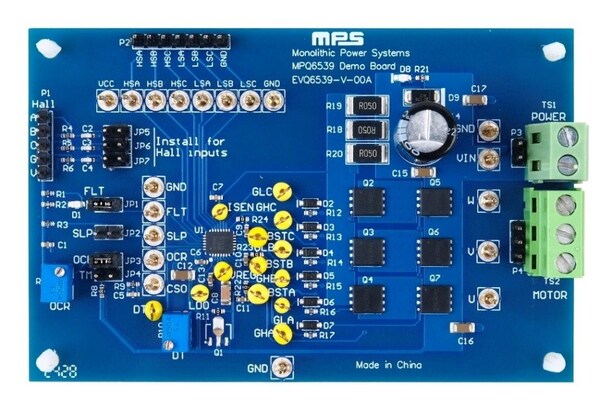

評估板EVQ6539-V-00A
