新一代2.5D先進封裝來了 三星推出H-Cube封裝解決方案
韓國首爾2021年11月11日 /美通社/ -- 今天，三星推出了全新2.5D封裝解決方案H-Cube（Hybrid Substrate Cube，混合基板封裝），專用于需要高性能和大面積封裝技術的高性能計算（HPC）、人工智能（AI）、數據中心和網絡產品等領域。

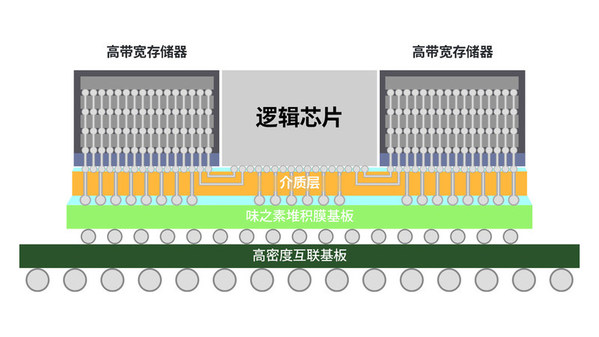

三星H-Cube封裝解決方案
“H-Cube是三星電機（Samsung Electro-Mechanics, SEMCO） 和 Amkor Technology公司共同開發的成功案例。該封裝解決方案適用于需要集成大量硅片的高性能芯片”，三星電子晶圓代工市場戰略部高級副總裁Moonsoo Kang表示，“通過擴大和豐富代工生態系統，我們將提供豐富的封裝解決方案，幫助客戶突破挑戰?！?/p>

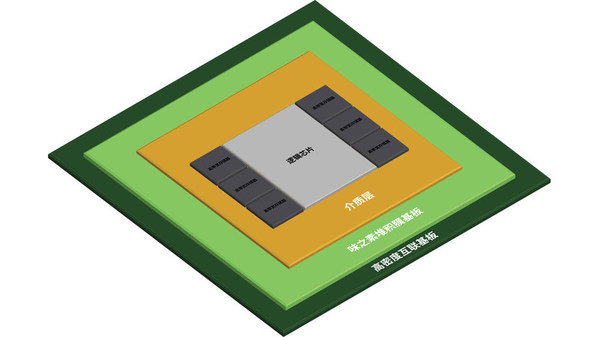

三星H-Cube封裝解決方案
“現如今，在對系統集成要求日益提升、大型基板供應困難的情況下，三星晶圓代工廠和Amkor Technology公司成功地聯合開發了H-Cube（Hybrid Substrate Cube，混合基板封裝）技術，以應對挑戰。H-Cube降低了HPC/AI市場的準入門檻，晶圓代工廠和OSAT（Outsourced Semiconductor Assembly and Test）公司之間的合作也很成功?！盇mkor Technology全球研發中心高級副總裁JinYoung Kim表示。
H-Cube結構和特點
2.5D封裝技術，通過硅中介層把邏輯芯片和高帶寬內存芯片集成于方寸之間。三星H-CubeTM封裝解決方案，通過整合兩種具有不同特點的基板：精細化的ABF（Ajinomoto Build-up Film，味之素堆積膜）基板，以及HDI（High Density Interconnection，高密度互連）基板，可以進一步實現更大的2.5D封裝。
隨著現代高性能計算、人工智能和網絡處理芯片的規格要求越來越高，需要封裝在一起的芯片數量和面積劇增，帶寬需求日益增高，使得大尺寸的封裝變得越來越重要。其中關鍵的ABF基板，由于尺寸變大，價格也隨之劇增。
特別是在集成6個或以上的HBM的情況下，制造大面積ABF基板的難度劇增，導致生產效率降低。我們通過采用在高端ABF基板上疊加大面積的HDI基板的結構，很好解決了這一難題。
通過將連接芯片和基板的焊錫球的間距縮短35%，可以縮小ABF基板的尺寸，同時在ABF基板下添加HDI基板以確保與系統板的連接。
此外，通過三星專有的信號/電源完整性分析，即便在集成多個邏輯芯片和HBM的情況下，H-Cube也能穩定供電和傳輸信號，而減少損耗或失真，從而增強了該解決方案的可靠性。
與此同時，以加強與生態系統伙伴的合作，代工生態系統三星將于11月18日在線舉辦其第三屆“SAFETM（三星先進代工生態系統）論壇”。
可通過訪問官網，提前報名參加論壇。https://www.samsungfoundry.com
