引言

城市防汛測報系統是城市防汛決策指揮的重要依據，其任務是安全、迅速、準確地對城市雨情、水情等信息采集與傳輸，并進行實時水、雨情信息發布。系統應用傳感器、通信、計算機等技術，在江河流域及沿海區域?qū)崿F(xiàn)雨水情、水資源信息自動數據采集、傳輸、處理入庫等，為防汛指揮和水資源調度提供信息。GPRS（GeneralPacketRadioService）通用分組無線服務技術、CDMA（CodeDivisionMulitipleAcess）碼分多址無線通信技術作為兩種高效、低成本的無線數據承載業務，已廣泛應用于市政、電力、水利、環保等領域中的無線數據傳輸。本文擬通過GPRS/CDMA通信組網在上海市某大型城市防汛測報項目實際應用的基礎上，介紹GPRS/CDMA通信組網在城市防汛領域的應用及創新。

1項目概況

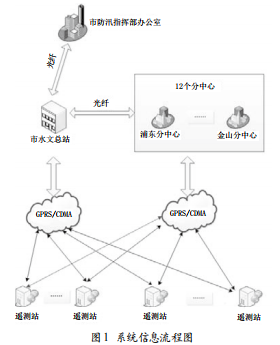

上海市某大型水情自動測報系統主要由水情采集系統、水情分中心、水情中心以及鏈接三個部分的網絡組成。系統信息流程圖如圖1所示。系統按信息流分為三級，底層是水情信息采集系統（各采集要素遙測站），中間層是水情中心（市級）和12個水情分中心（區級），頂層是市防汛辦公室。水情中心和水情分中心均通過雙信道，直接接收水情信息采集系統上報的數據，中心與分中心通過專網實現校準數據及缺失信息共享。2通信組網設計

依托城市發達的無線網絡覆蓋，本系統利用GPRS/CDMA通信網絡［1］永遠在線、經濟適用、傳輸速率快、組網簡單及易于擴展等優點，進行水情測報系統組網。為避免網絡運營商因素，且秉承節約通信費用的原則，由遙測站PLC（ProgrammableLogicController，可編程邏輯控制器）控制，采用GPRS網絡為主信道，CDMA網絡為備用信道。遙測站主、備信道均長期值守，可隨時響應中心站召測。

考慮水情中心與分中心工作異?？赡茉斐伤閿?shù)據無法正常接收，遙測站數據通信終端（DataTransferUnit，DTU）均設計雙發工作機制，即每時段報送數據均同時向水情中心及分中心發送，中心與分中心進行信息共享。系統通信流程圖如圖2所示。

3傳輸機制設計

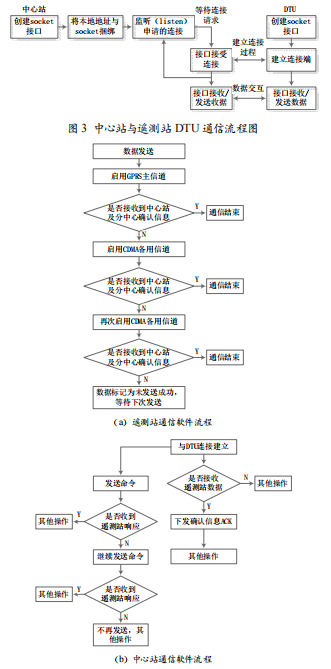

由于無線網絡運行商僅限制，DTU長時間沒有數據通信時，運行商網關將斷開DTU與中心的連接，動態IP(InternetProtocol)由ISP(InternetServiceProvider)服務商的服務器動態分配，如果長時間不通信，ISP服務器會回收IP,這將影響中心、分中心向遙測站的通信指令的正常傳輸。為解決這一問題，DTU各通道每30s向目的IP地址發送心跳包(短格式握手?jǐn)?shù)據包，流量耗費很小)，以保證DTU與目的地址通信鏈路不被中斷。遇網絡異常或延時，心跳包發送失敗，DTU將嘗試?yán)^續發送(5次)，5次心跳包發送均失敗，DTU將重啟通信異常通道。如全部通道心跳包均連續5次發送失敗,DTU將斷開鏈路，重新?lián)芴?hào)登錄網絡。中心站與遙測站DTU的通信流程圖如圖3所示。

為防止中心或分中心某一通道未收到數據，利用GPRS/CDMA網絡透明傳輸?shù)奶攸c(diǎn)，在中心站數據接收軟件和遙測站之間設計了數據接收確認機制［2］，即遙測站及中心站的通信握手。中心站數據接收軟件在收到數據后會發送ACK(Acknowledgement)確認信息給遙測站，此確認含路由信息，遙測站通過路由信息判斷此ACK為哪個中心站發出，以判斷該中心站是否接收到數據。遙測站每次完成數據采集后啟動GPRS主信道進行數據發送，兩個目的地址的ACK如果全部收到，則此次通信流程結束。如果兩個ACK或其中某個ACK未能正常接收，則啟用CDMA備用信道進行數據發送,進行相同的ACK等待過程。如果仍未正常接收，將再次啟用CDMA信道進行數據發送。遙測站及中心站的通信軟件流程圖如圖4所示。

圖4通信軟件流程圖

4結語

本系統的遙測站釆用GPRS、CDMA主備切換工作模式,通信組網同時考慮了冗余設計,可實現多個目的地址同時接收,通過數據異地接收與存儲，從而避免了網絡原因造成的數據缺失。在傳輸機制中心創新性地設計了中心站與遙測站之間的數據接收確認機制，數據傳輸暢通顯著提高，增強了城市防汛測報系統的可靠性和穩定性。
