[導讀]如圖所示為10W音頻功率放大電路。該電路采用了集成功放μPCI238作為放大器件,輸入信號經耦合電容(其容量為lμF)和電阻(其阻值為56kΩ)加到運放的同相輸入端(引腳l),其輸出端(引腳4)和反相輸入端(引腳2)之間接56kΩ

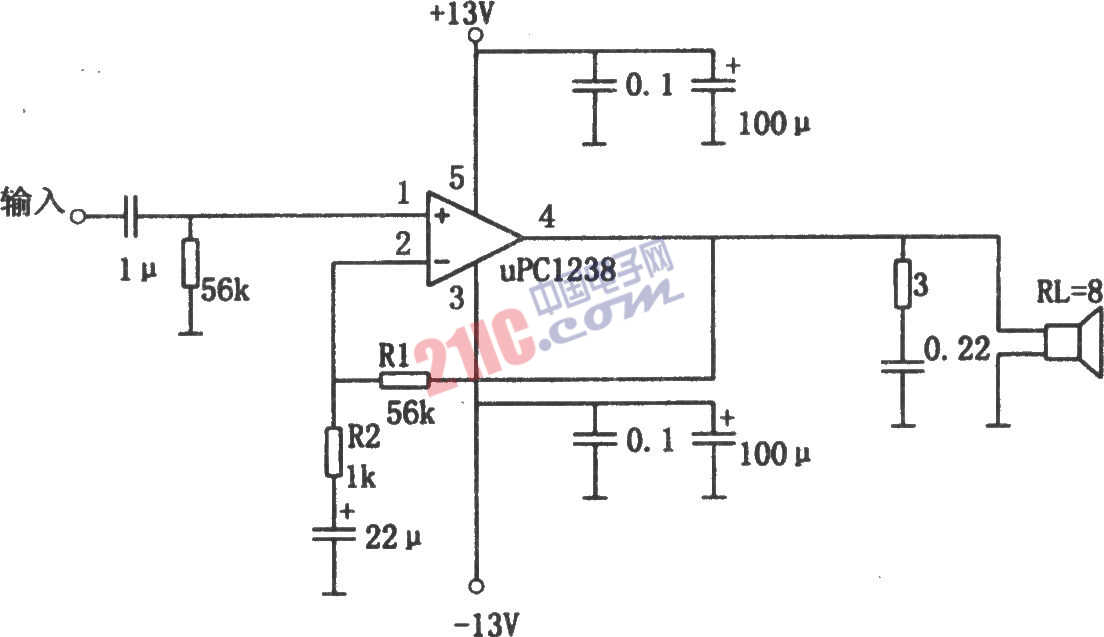

如圖所示為10W音頻功率放大電路。該電路采用了集成功放μPCI238作為放大器件,輸入信號經耦合電容(其容量為lμF)和電阻(其阻值為56kΩ)加到運放的同相輸入端(引腳l),其輸出端(引腳4)和反相輸入端(引腳2)之間接56kΩ的反饋電阻R1,反相輸入端到地之間接1kΩ的電阻R2和22μF電容。該電路的電壓放大倍數為:Av=(1+R1/R2)≈(1+56/1)=57倍。μPCI238的性能優良,采用±13V的電源電壓供電,其正、負電源端(引腳5、3)到地之間均接去耦電容(100μF與0.1μF相并聯),100μF為大容量電解電容,0.1μF為有機膜電容器,其輸出端(引腳4)外接高頻抑制電路(3Ω電阻與0.22μF的電容串聯)和8Ω的等效負載(喇叭)。 |
|
