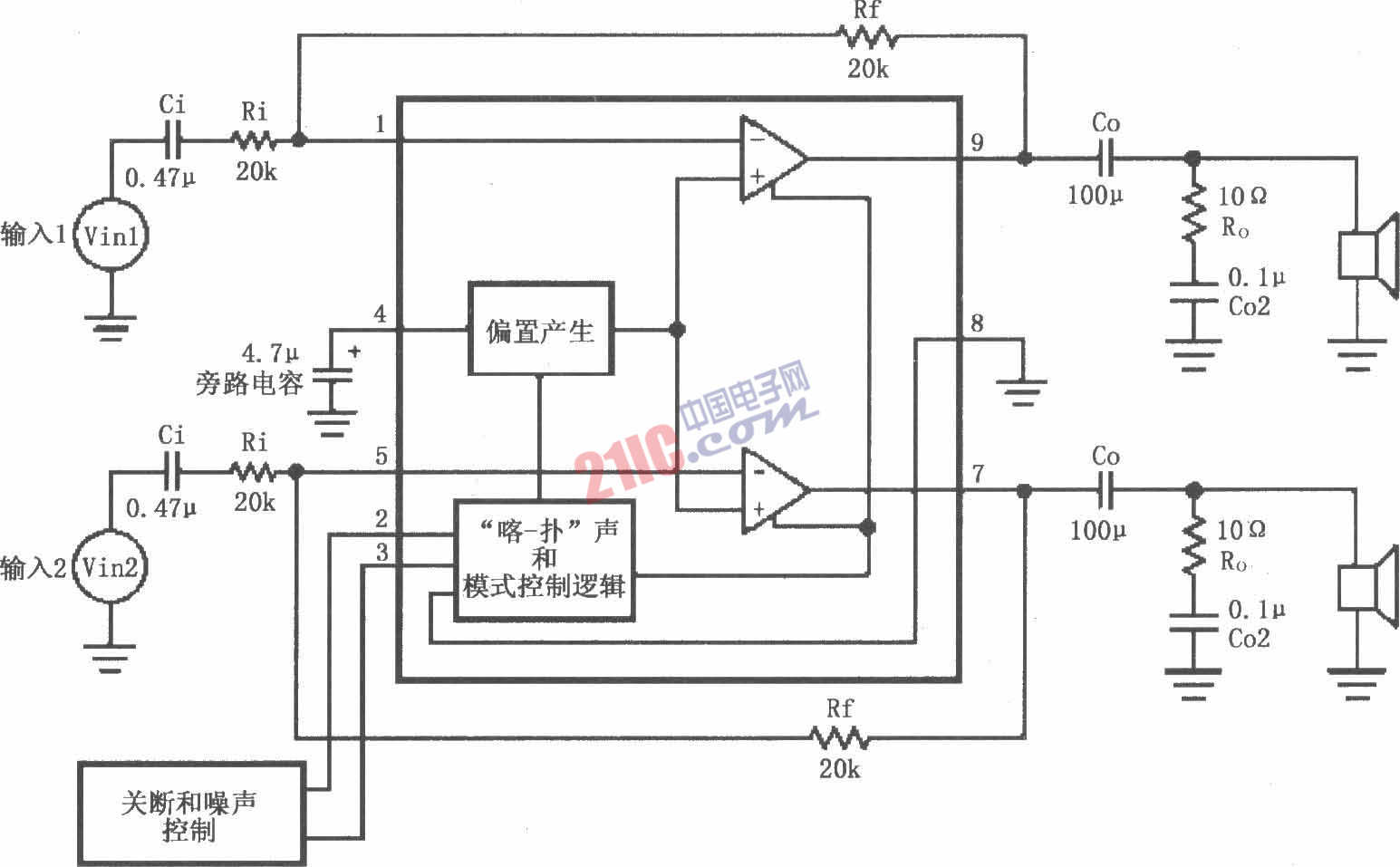

如圖所示圖中為LM4916用于雙聲道放大器的典型電路。左、右聲道音頻信號分別輸入LM4916的1、5腳，經過內部放大器放大后分別由9、7腳輸出，經過耦合電容Co加到各自聲道的揚聲器上。LM4916的2腳外接關斷控制，當2腳接VDD時允許工作；接低電平時禁止工作，降低芯片功耗。LM4916的3腳為靜噪控制，當3腳接低電平時為靜噪模式，禁止芯片工作，以消除開關轉換引起的“喀-撲”聲；接高電平時允許工作。
