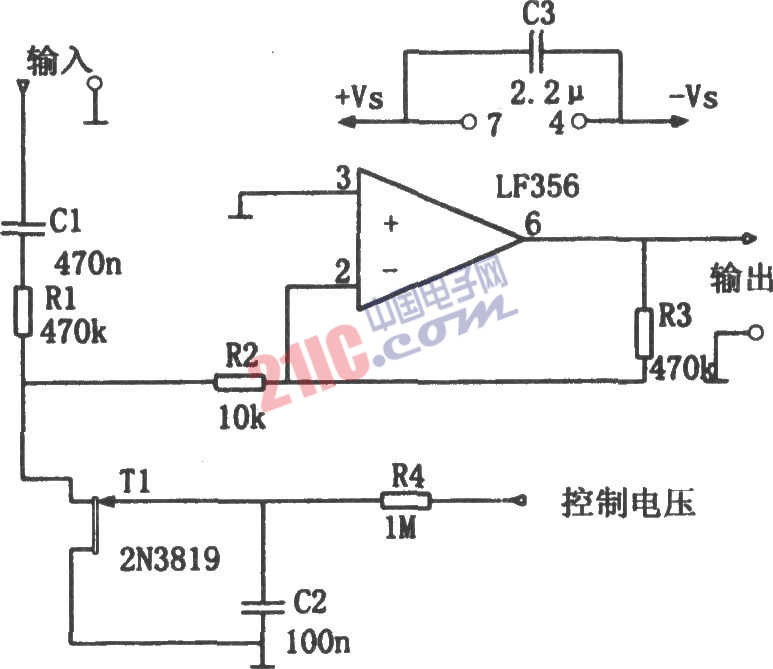

如圖所示為配樂音量控制電路。該電路適用于卡拉OK音響設備,可用于話筒自動控制配樂音量,能弱化基底樂音。圖中場效應管T1(2N3819)作為可變電阻使用,R1和T1構成分壓電路,T1的等效電阻受控于T1的控制柵極的控制電壓,柵極控制電壓是由音頻信號經放大、整流、濾波后而形成。該控制電壓隨輸入信號幅度的改變而上下起伏變化,由此改變輸入信號的分壓比,即改變送入運放反相輸入端的音樂信號分量。該電路采用場效應管輸入型集成運放LF356。由于電路為反相比例運算,所以其輸入電阻較小(低于470kΩ),半功率帶寬約為5Hz ~500kHz,增益范圍為0~-38dB,輸入信號幅度應不超過8Vp-p。

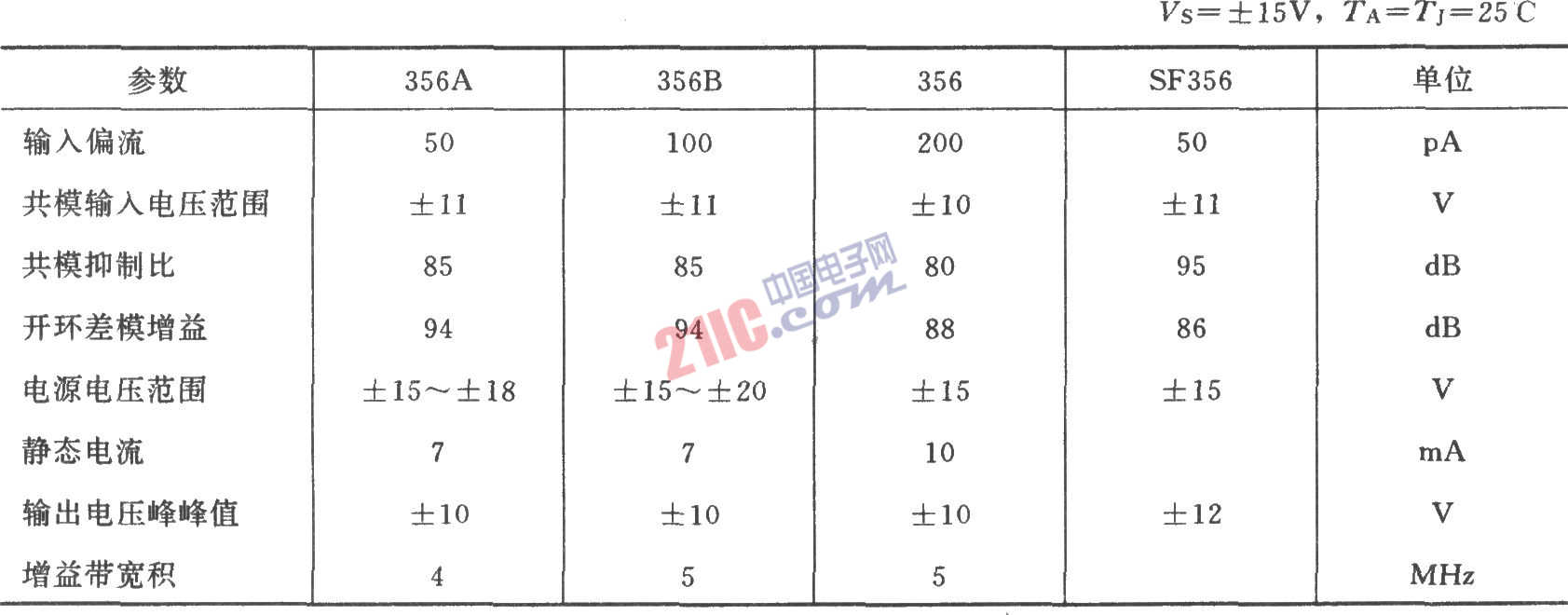

LF356集成運放的主要參數(典型值):
