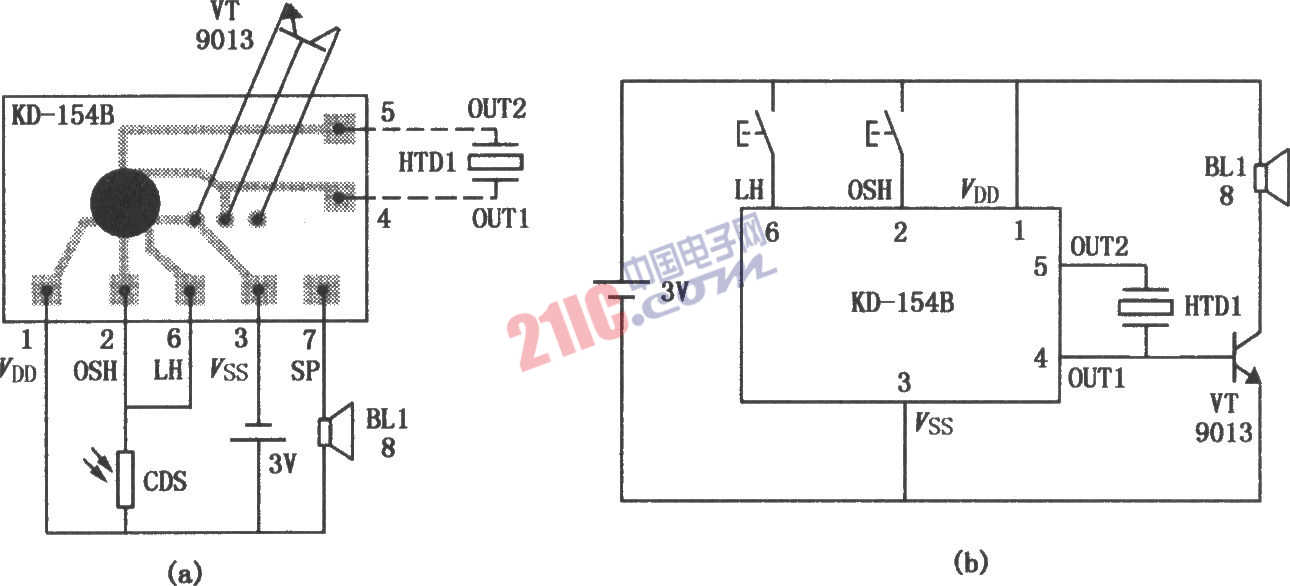

KD-1548是大規模CMOS集成電路,可通過外接光敏電阻器(CDS)實現光控功能,也可作為普通音樂集成電路使用,廣泛用于光控提醒器、告警器、光控玩具、工藝品等。KD-1548作光控觸發時的典型應用電路如圖所示;用作普通音樂集成電路的典型應用如圖所示。這時,若單獨按一下OSH鍵,電路觸發,演奏完一首樂曲之后自動停止。若單獨按LH鍵,音樂開始,松開LH則音樂聲立即停止。此外,還有一類芯片具有中斷功能,即按OSH鍵音樂開始,按LH鍵音樂立即中斷停止。因此購買KD-1548時,應注意OSH和LH是屬于哪一類工作模式。
