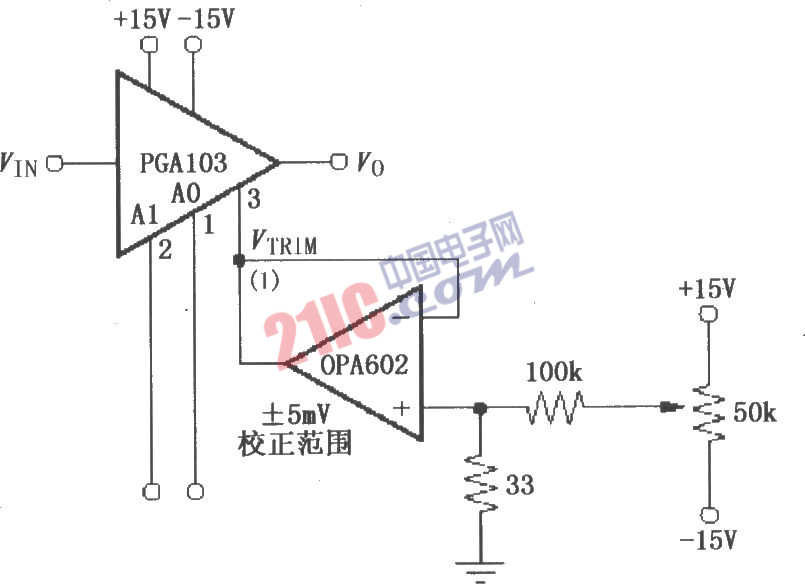

如圖所示為PGA103的失調電壓校正電路。PGA103采用激光校正,因此3種增益的典型失調電壓(相對于輸入)均低于200μV,且每一種增益的失調電壓不同。圖中運算放大器OPA602接成電壓跟隨器作為緩沖器,利用電壓跟隨器輸出阻抗低的特性,使校正電路以低阻與PGA103的③腳相連接,以保持放大器增益的精確度。調節50kΩ電位器可以使失調電壓為零,這時輸出電壓Vo=G(VIN-VTRIM)。因為邏輯輸入A0、A1是以③腳為基準的,所以O(shè)PA602輸出的校準電壓VTRIM會影響邏輯電壓閾值,因此應使VTRIM<0.1V。
