電源噪聲濾波器(PNF)是一種新型器件，它能有效地抑制交流電網噪聲，提高電子設備的抗干擾能力和系統的可靠性。其作用是雙向的，一方面消除或削弱來自交流電網的噪聲干擾。保證電子設備的正常運行；另一方面可以防止電子設備本身產生的噪聲竄入交流電網。由于多種因素可以在交流電網上產生高頻噪聲干擾信號，這些高頻干擾信號將通過電源竄入電子設備中，可能使放大電路的信噪比大大下降，出現非線性失真，也可能使數字電路以及計算機系統因干擾而產生邏輯混亂，導致不能正常工作。這種高頻干擾通常被稱為傳導干擾，它又分為常態干擾和共模干擾。常態干擾又稱對稱干擾，是指兩根電源導線之間出現的干擾，其干擾頻率相對較低。共模干擾又稱非對稱干擾，是指每根導線與地(或機殼)之間出現的干擾，非對稱性干擾信號干擾頻率較高。消除或削弱傳導干擾的方法通常就是在電源與電器設備之間加裝電源噪聲濾波器。

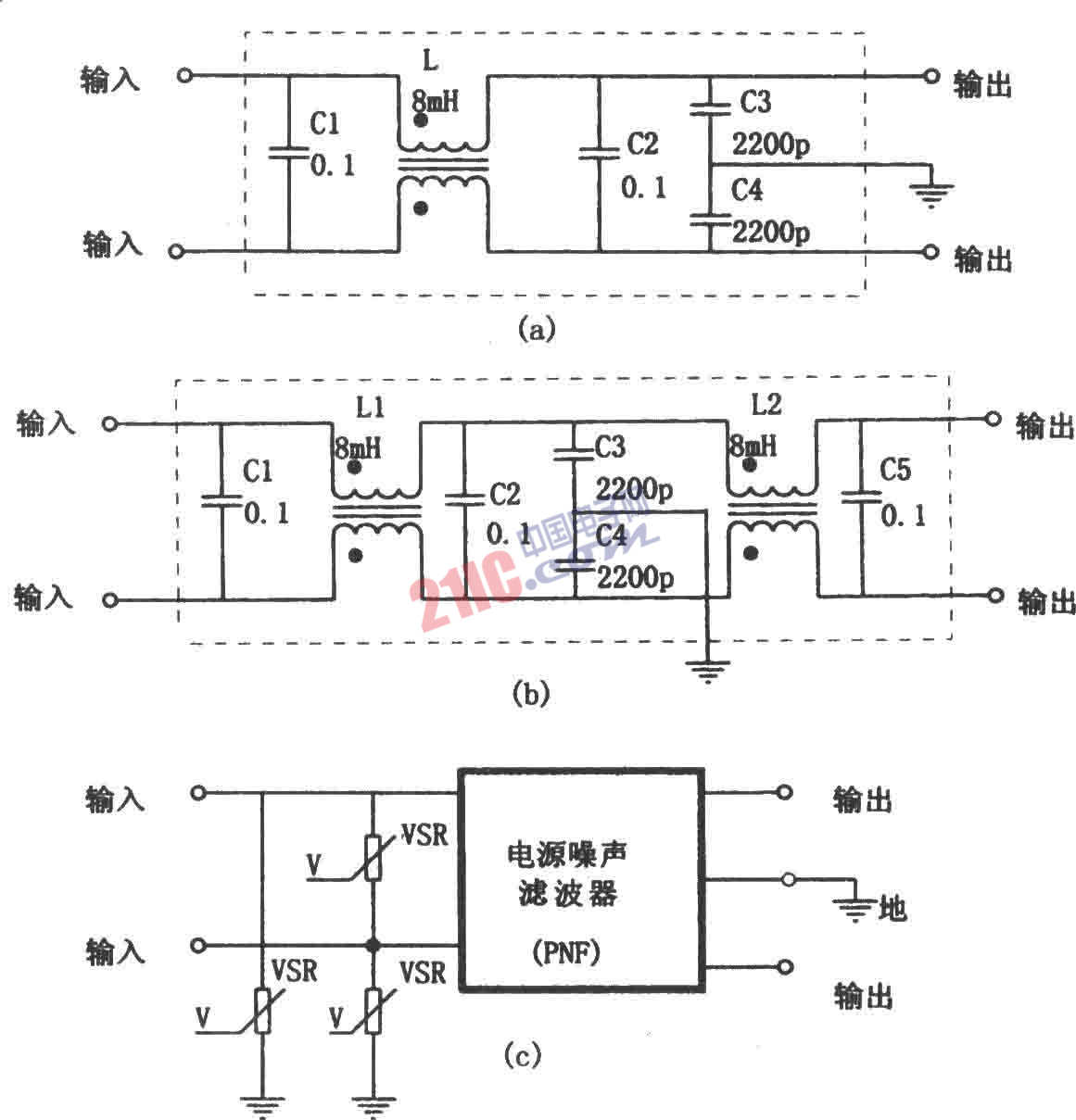

圖所示為電源噪聲濾波器典型電路。其中，C1的作用是濾除電源導線中的對稱干擾。C2、C3與L組成對稱性霄型低通濾波器，工頻50／60Hz交流電可以直接通過，而對常態干擾脈沖卻呈現極高阻抗，它可以阻止電源網絡中的常態干擾信號進入電子設備，同時也可阻止各種電子設備中產生的對稱性干擾信號進入電源網絡，C4、C5則是用來消除負載回路中產生的非對稱干擾。

圖是一種復合式電源噪聲濾波器。它是由兩級噪聲濾波器組成，因此濾波效果更好。

圖是在上述的電源噪聲濾波器的進線端以及進線端與地之間各并聯一只壓敏電阻，有效地抑制電網出現的浪涌電壓。壓敏電阻是一種過壓保護元件，對于過電壓脈沖響應快，響應時間僅為幾至幾十納秒，耐沖擊電流的能力強，通過電流量可達到100A至20kA，而在電壓低于過壓值時，漏電流僅為幾至幾十微安。因此用它來吸收浪涌電壓具有極佳的效果。壓敏電阻的標稱值可根據具體電路的浪涌電壓的幅度來確定一只特殊的電源噪聲濾波器。常見壓敏電阻的標稱值有18、22、24、27、33、39、47、56、82、100、120、150、200、216、240、250、270、283、360、470、850、900、1100、1500、1800V等規格。
