CH7555構成的程序控制器

時間：2008-05-24 10:25:19

關鍵字：控制器 IC 定時電路觸發電路

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為程序控制電路。該控制器由循環程序單穩定時電路、開機觸發電路等組成。 4塊555電路IC1～I(xiàn)C4分別組成不同定時的單穩電路，并串接循環觸發。開機觸發電路由IC7(CD4069)六反相器組成，使各單穩定時電路進行定

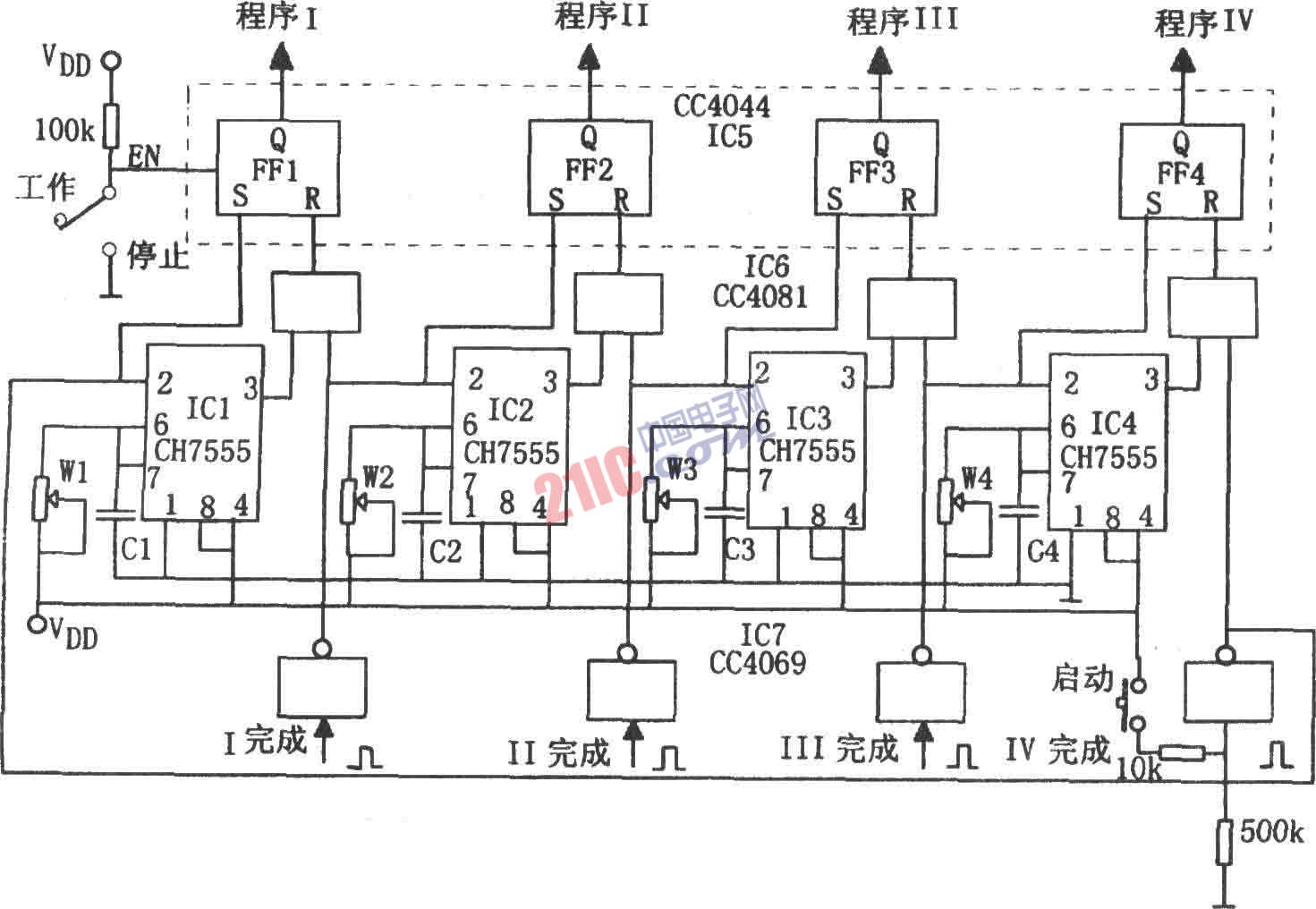

如圖所示為程序控制電路。該控制器由循環程序單穩定時電路、開機觸發電路等組成。 4塊555電路IC1～I(xiàn)C4分別組成不同定時的單穩電路，并串接循環觸發。開機觸發電路由IC7(CD4069)六反相器組成，使各單穩定時電路進行定時置位。IC6(CC4081)為四2輸入與門；IC5(CC4044)為四R．S鎖存器。當按下啟動按鈕后，IC1被置位，進入單穩態的暫穩狀態。即第1個程序運行。當暫穩結束時，即第I個程序運行結束，通過與門電路給FF1(RS觸發器)復位，同時啟動程序II和觸發器IC2，如此循環，進行程序控制。每次程序的定時時間由該級的時間常數td=1.1RwC決定。
