亞超聲遙控開關電路(二)

時間：2008-10-12 11:30:32

關鍵字：開關電路超聲遙控開關 BSP

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]　　本例介紹的亞超聲遙控開關，能單獨控制兩路負載，且其發射器為電子式，而不使用皮腔式發射器。該亞超聲遙控開關電路由亞超聲發射器電路和亞超聲接收器電路組成。亞超聲發射器電路由時基集成電路IC1、控制按鈕S

　　本例介紹的亞超聲遙控開關，能單獨控制兩路負載，且其發射器為電子式，而不使用皮腔式發射器。該亞超聲遙控開關電路由亞超聲發射器電路和亞超聲接收器電路組成。亞超聲發射器電路由時基集成電路IC1、控制按鈕S1、S2、電位器RP1、RP2、電阻器R1、R2、電容器C1`、C2、晶體管V1和亞超聲發射傳感器B1組成，如圖所示。

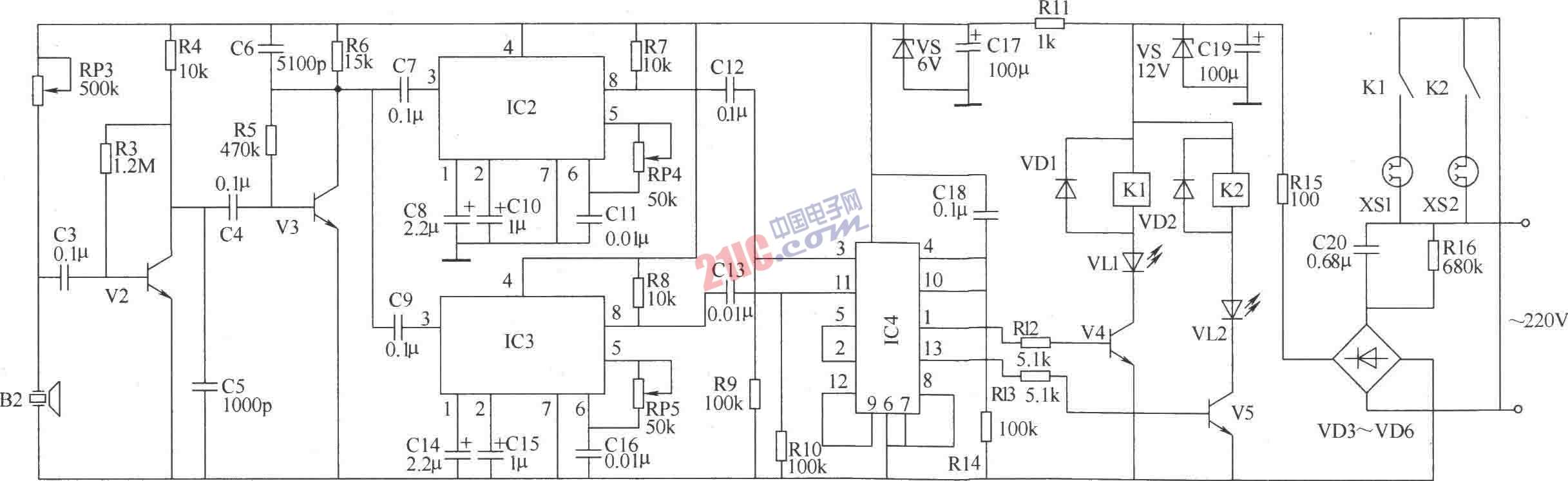

亞超聲發射器電路亞超聲接收器電路由亞超聲接收傳感器B2和輸入放大電路、音頻解調電路、雙穩態電路、控制執行電路和電源電路組成，如圖所示。

亞超聲接收器電路元器件選擇 R1～R10、R12～R14選用1／4W碳膜電阻器或金屬膜電阻器；R11和R15均選用1／2W金屬膜電阻器。 RP1～RP5均選用密封式可變電阻器。 C1～C7、C9、C12、C13、C16和C18選用獨石電容器或滌綸電容器；C8、C10、C14、C15和C17均選用耐壓值為16V的鋁電解電容器；C19選用耐壓值為50V的鋁電解電容器；C20選用耐壓值為630V的CBB電容器。 VD1和VD2均選用1N4148型硅開關二極管；VD3～VD6均選用1N4007型硅整流二極管。 VS1選用1W、6V的穩壓二極管；VS2選用1W、12V的穩壓二極管。 V1選用S9013或3DG9013型硅NPN晶體管；V2和V3均選用S9014型硅NPN晶體管；V4和V5選用S8050或C8050、3DG8050型硅NPN晶體管。 IC1選用NE555型時基集成電路；IC2和IC3均選用LM567型鎖相環音頻解碼器集成電路；IC4選用CD4013型雙D觸發器集成電路。 K1和K2均選用12V直流繼電器。 B1和B2均選用帶助聲腔的壓電陶瓷片。
