超聲波遙控開關電路圖

時間：2008-10-12 11:26:12

關鍵字：超聲波遙控開關 開關電路圖 BSP

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]　　本例介紹的超聲波遙控開關，其遙控距離在10m以上，可廣泛應用于工業自動化控制及家用電器控制。該超聲波遙控開關電路由超聲波發射器電路和接收器電路組成。超聲波發射器電路由控制按鈕S、時基集成電路IC1、晶體

　　本例介紹的超聲波遙控開關，其遙控距離在10m以上，可廣泛應用于工業自動化控制及家用電器控制。該超聲波遙控開關電路由超聲波發射器電路和接收器電路組成。超聲波發射器電路由控制按鈕S、時基集成電路IC1、晶體管V1、V2、電阻器R1～R5、電位器RP1、二極管VD1、VD2、電容器C1、C2和超聲波發射頭B1等組成，如圖所示。

超聲波<strong 遙控開關電路圖 src="/21ic_image/21icimage/200903/232900595a837fe53afc0f10fb5a6be4.jpg" width=600 border=0>

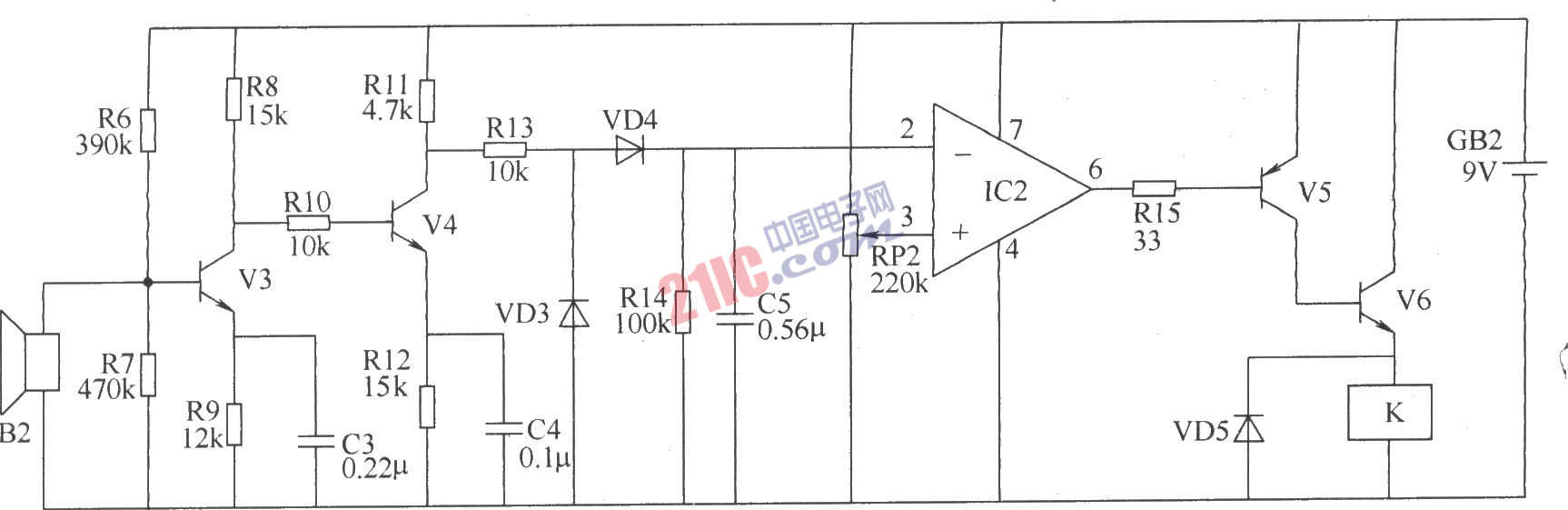

超聲波發射器電路超聲波接收器電路由超聲波接收頭B2、晶體管V3～V5、運算放大器集成電路IC2、繼電器K、二極管VD3～VD5和電阻器R6～R15、電容器C3～C5、電位器RP2等組成，如圖所示。

超聲波接收器電路元器件選擇 R1～R15選用1／4W碳膜電阻器或金屬膜電阻器。 RP1和RP2選用小型電位器或密封式可變電阻器。 C1選用高頻瓷介電容器；C2～C5選用獨石電容器或滌綸電容器。 VD1～VD5均選用1N4148型硅開關二極管。 V1、V3和V4均選用S9014型硅NPN晶體管；V2和V5選用S9015型硅PNP晶體管；V6選用S9013或C8050型硅NPN晶體管。 IC1選用NE555或5G1555型時基集成電路；IC2選用µA741或CA3140、LF351等型號的運算放大集成電路。 B1選用T40型超聲波發射頭；82選用R40型超聲波接收頭。 K選用通用型9V直流繼電器，其觸頭容量可視受控電器的功率而定。
