電飯煲火力控制器

時間：2008-05-15 13:46:00

關鍵字：控制器電飯煲 BSP 定時器

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]　電飯煲一般用來煮干飯，如用來煲湯、煮稀飯、蒸食物卻不能自動“跳閘”，而一些需要“文火”熬煮的食物也因無法調節其火力大小，容易產生湯液外溢，既不安全，又浪費電能。如果將普通的電飯煲配用這里介紹的

電飯煲一般用來煮干飯，如用來煲湯、煮稀飯、蒸食物卻不能自動“跳閘”，而一些需要“文火”熬煮的食物也因無法調節其火力大小，容易產生湯液外溢，既不安全，又浪費電能。如果將普通的電飯煲配用這里介紹的火力控制器，就可使其功能增加，為使用者帶來諸多方便。

　　工作原理

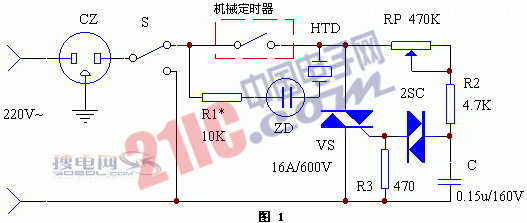

　　該裝置的電路原理圖見圖1。它由機械定時器和無級調壓電路兩部分構成。CZ1是電飯煲用的插座。S是功能轉換開關，當S撥至“1”時，火力控制電路失去作用，電飯煲恢復普通煮飯功能；當S撥至“2”時，接通了火力控制電路，電飯煲可用于熬湯、煮稀飯、蒸煮食物等。

　　無級調壓電路由雙向可控硅VS無觸點控制開關，2CS雙向觸發二極管，RP、R2、C移相網絡構成。調節RP的阻值，可以獲得不同的充電時間常數，從而得到VS不同的導通角。定時器起自動斷電的作用。R1、ZD、HTD構成定時聲光報訊電路。用于熬湯時，可根據食物的烹調經驗，先將機械定時器旋一定角度（如需要30分鐘），此時聲光報訊電路被定時器開關答短接不工作，然后按下電飯煲上的開關，調節RP，可使電飯煲兩端的電壓在60V－220V范圍內無級變化。加在電煲上的電壓不同，要獲得不同的火力，其湯液既不會因火力過大外溢，同時又能節省電能，熬出的湯味道出較香美。當定時器預定時間到，定時器開關觸點斷開，此時有微弱的電流流過報訊電路，引起聲光報訊，通知主人，湯已熬好。在實際使用中，主人可將諸如：鍋內食物量、火力大小、定時長短做記錄，形成經驗值，一段時間以后，便可得心應手，這樣既不用長時間注意電飯煲，又能吃上熬煮的食物。

　　元器件選擇與制作

　　元器件清單見下表。

編　號	名　稱	型　號	數　量
R1	電阻	10K	1
R2	電阻	4.7K	1
R3	電阻	470Ω	1
RP	可調電阻	470K	1
C	滌綸電容	0.15u/160V	1
2SC	雙向觸發二極管	DB－3	1
VS	雙向可控硅	16A/600V	1
ZD	氖管		1
HTD	壓電轟鳴器		1

本電路只要元器件質量良好，幾乎不用調試即可正常工作。按圖（表）所示數據，該裝置可用于1000W以下的各種型號電飯煲。變通使用，也可用于大功率調光、電風扇調速等。
