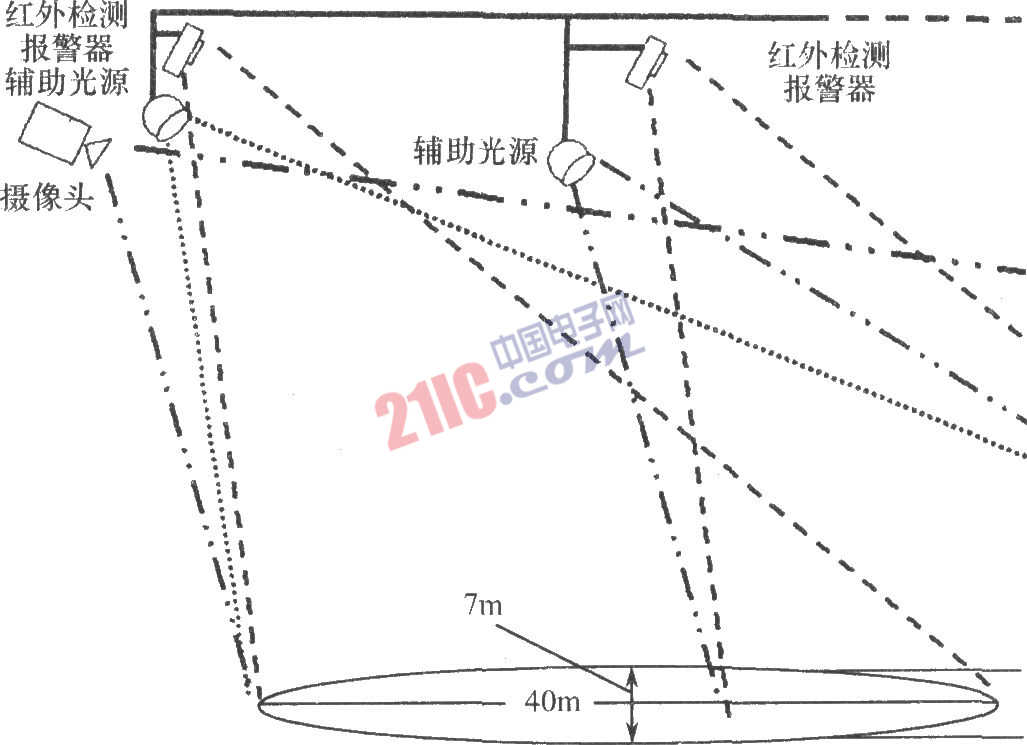

在一些重要及敏感的場合，如監獄、金庫、機場、銀行、圖書館和博物館等地方都已經開始應用視頻現場監控。原視頻現場監控網絡的主要缺陷是夜間監控。它的操作過程是：晚上保安人員，憑借夜間開啟的路燈，通過攝像頭和顯示屏來發現活動物體，由手動操作開啟輔助光源，切換矩陣電路實施監控錄像。操作完畢后，再手動關閉輔助光源。該系統主要缺點有：從監控顯示屏到保衛人員切換矩陣??利用路燈或再開啟輔助光源??尋找監控目標，其工作周期過長，不利于實施快速現場記錄；保安人員夜間值班時，注意力要高度集中，時刻監控顯示屏，如果操作較慢，或者稍有疏忽就會漏掉監控目標；由于是手動操作，肉眼監控，容易誤判斷或誤操作；對室外的監控需要夜間通宵開啟路燈，在沒有安裝路燈的地方則必須依靠手動切換輔助光源來監控；當室內夜間關閉照明燈光后，無法實施現場監控。區域晝夜自動控制系統可有效改善這些問題，其示意圖如下所示:

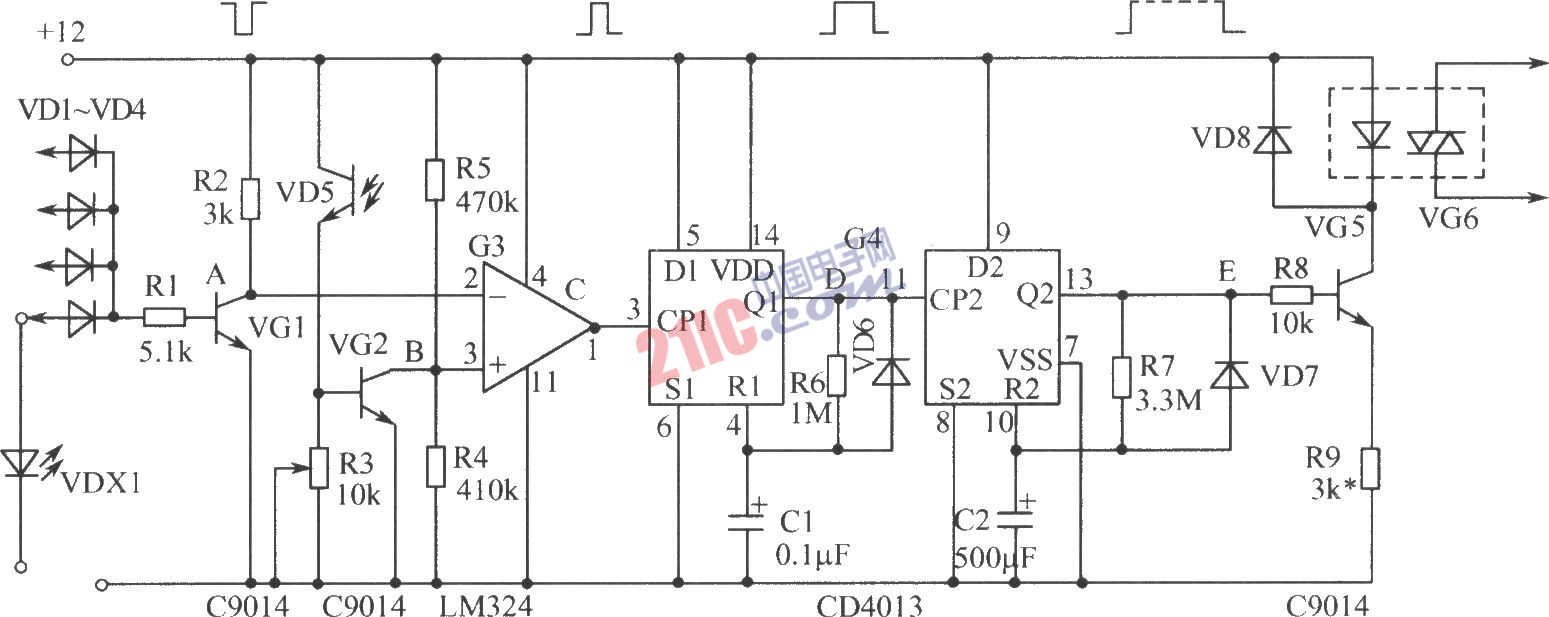

圖中以無線紅外檢測報警器為核心，將光控延時聯動電路與無線紅外檢測報警器結合，控制輸出電路自動聯通輔助光源。一個光控延時聯動電路可以與一個或幾個無線紅外檢測報警器連接，最多可以聯動4組輔助光源和4個無線紅外檢測報警器，實現寬7m、長40m的監控區域。當有一個無線紅外檢測報警器檢測到目標，光控延時聯動電路就會聯動4組輔助光源，實現區域監控。光控延時聯動電路如圖所示：

圖中由VD1～VD4組成“4與輸入電路”，可從其中一路輸入分析電路原理。從無線紅外檢測報警器中的發光二極管VDX1的正極拾取檢測信號。當無線紅外檢測報警器檢測到目標時，發光二極管VDX1導通發光。經過VD1和剛將拾取到的電壓信號由VG1放大，這時A點電位下降，輸出負脈沖。光敏三極管VD5和VG2連接到G3的正向端，并且與R4、R5分壓電阻連接。調節R3可以控制光敏三極管VD5導通點，設定B點電位。經過運算放大器G3的反向輸入端與正向輸入端比較后，在C點輸出正脈沖。由G4的1／2將脈沖整形加寬，可以防止G4使用中的抖動現象，C1、R6完成延時， VD6能夠將C1上的電荷反向放電，保證下一次脈沖來到時工作正常。G4的另外1／2完成延時輸出，它與前面1／2的工作原理一樣，調節C2或R7能夠在0．7×C2×R6=3min延時。執行電路用VG5和固體繼電器VG6完成，VD5可以防止電源反接時損壞固體繼電器，R9則是根據固體繼電器的功率選用，它可以限制固體繼電器工作電流，延長使用壽命。
