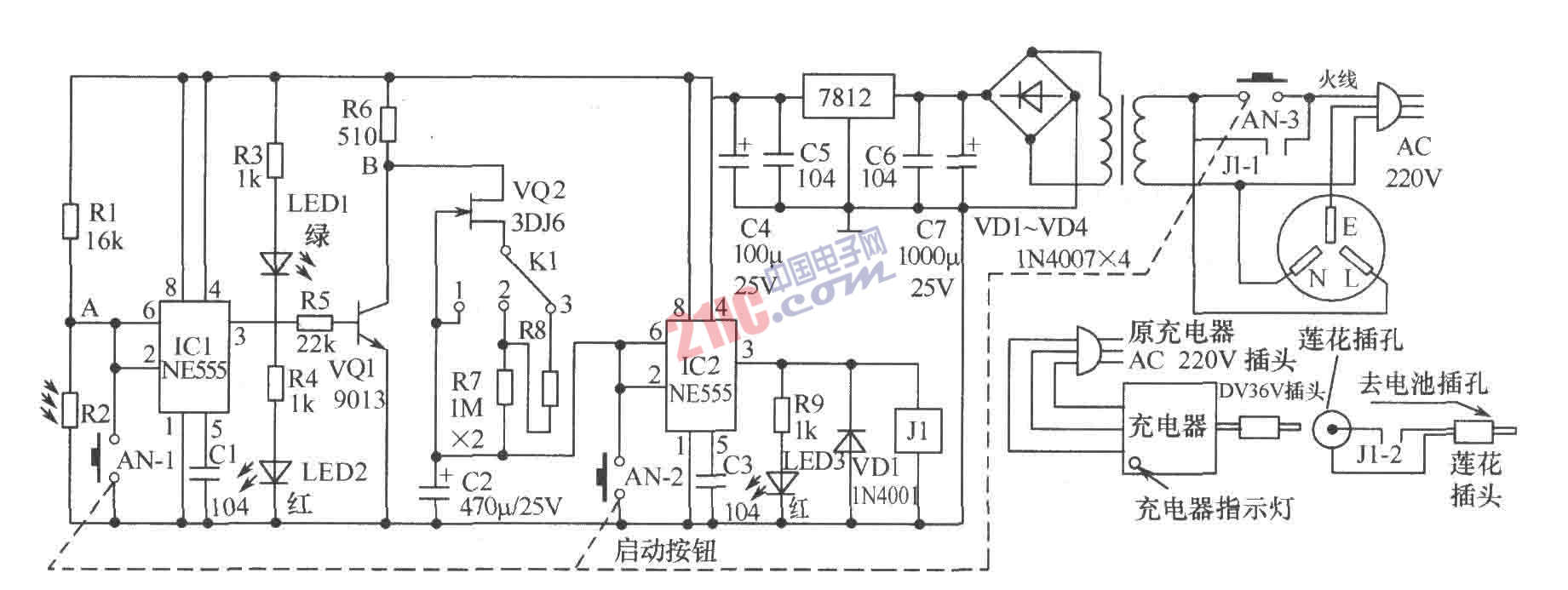

這種充電器是用于電動自行車充電。它的特點是一旦充滿電量就立即停止。 (1)工作原理：將充電器AC220V三線插頭插入該裝置的交流電源插座中，36V插頭插入該裝置的蓮花插孔中，再將該裝置的AC220V三線插頭接入市電(以上部分插好后無需再動)。充電時，把該裝置“去電池插孔”的蓮花插頭插入電動自行車電池充電插孔中即可。按下啟動按鈕AN，AN－1、AN－2、AN－3接通，充電器與AC220V電源接通；由于AN-2接通，IC2的2、6腳接地，3腳輸出高電平，繼電器J1吸合，J1-1閉合自鎖，使 AC220V電壓保持，J1-2閉合給電池充電，LED3紅色發光二極管點亮，表示裝置充電工作正常。由AN-1接通，IC1的2、6腳接地，3腳輸出高電平，LED2紅色發光二極管點亮，表明充電器處在大電流充電狀態。當充電器工作在大電流充電狀態時，其上雙色發光二極管中的紅色發光二極管點亮，使光敏電阻R2阻值變小，A點電位低于(2／3)Vcc(12V×2／3=8V)，3腳為高電平；當電池快充滿時，充電器上雙色發光二極管中的綠色發光二極管點亮，光敏電阻R2阻值變大，A點電位上升到(2／3)Vcc，IC1的3腳變?yōu)榈碗娖?，這時LED2熄滅，LED1綠色發光二極管點亮，表明充電器處在涓流充電狀態。由于IC1的3腳變?yōu)榈碗娖剑琕Q1截止，B點電位升高，經過VQ2、 R8、R7向電容C2充電，當C2電位上升到8V，即IC2的2、6腳電位上升到(2／3)Vcc時，IC2的3腳變?yōu)榈碗娖?，LED3熄滅，繼電器J1失電，J1-1、J1-2斷開，電路自動斷電，停止工作。選擇延時時間的開關K1置1時，不延時；置2時延時約1h；置3時延時約2h(冬季延時約2h，其他季節延時約1h或不延時)，改變R7、R8阻值可改變延時時間。為了不受外界光的影響，將不透明的塑料筆管截取約2cm長，用101膠粘在充電器發光二極管處，另將光敏電阻R2引腳穿過一比筆管更細的塑料管，把光敏電阻和塑料管插入筆管中；為了使紅光變綠光時光敏電阻阻值變化較大，需要在發光二極管和光敏電阻之間插入一紅色濾色鏡片。B點左邊電路用來檢測充電器充電時是紅燈還是綠燈(由于充電器一年保修期未到，不能打開，只能用光敏電阻在充電器外邊做文章)，若充電器不是智能型的，則不好檢測，這時可將B點左邊的電路舍去，采用延時的方法自動斷電，也可以防止過充電。 (2)制作與調試:制作時可按照常規方法進行即可成功。調試時由于元件參數不盡相同，裝好后需調整R1電阻，使充電器指示燈發紅光時A點電位在(2／3)Vcc以下(調為6.6V)，當充電器指示燈變?yōu)榫G光時，A點電位升高到8V，IC1的3腳變?yōu)榈碗娖?，紅色LED2熄滅，綠色 LED1點亮。
