圖3所示為CoolGaN? IPS用于混合反激式(HFB)轉換器拓?fù)涞牡湫蛻?yīng)用示例。

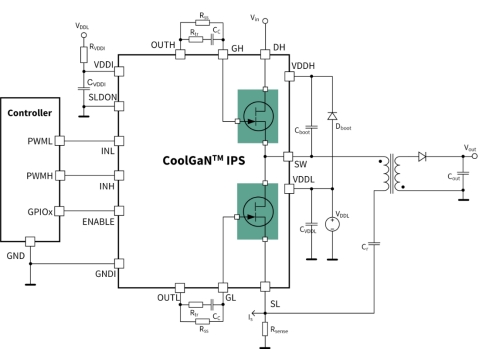

圖3：HFB轉換器應用電路圖

混合反激式轉換器的組成部件，包括：高端開關和低端開關、變壓器、諧振槽(Llk和Cr)以及整流器輸出級和電容器。這種拓?fù)湟嗍芤嬗诠β书_關的軟開關操作，能夠?qū)崿F(xiàn)高功率密度和高能效。采用與LLC轉換器相同的技術，在這種拓?fù)渲?，變壓器漏感和磁化電感可與電容器發生諧振。此外，基于非互補開關模式的高級控制方案可支持范圍廣泛的AC輸入電壓和DC輸出電壓，這為實現通用USB-C PD運行提供了必要條件。

HFB可以在一次側實現完全ZVS操作，在二次側實現完全ZCS操作。隨后，再回收漏感能量，以實現高能效?；旌戏醇な酵?fù)淇赏ㄟ^可變占空比，輕松實現寬輸出范圍。這克服了LLC拓?fù)湓趯捿敵龇秶鷳?yīng)用中的局限性。有關混合反激式轉換器的更多信息，請參閱[1]。

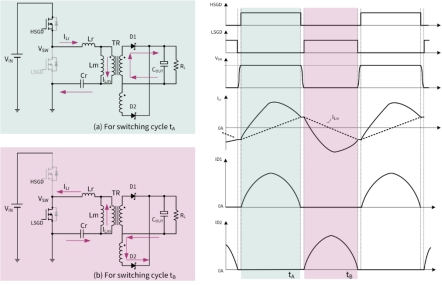

圖4顯示的典型工作波形，簡要說明了混合反激式轉換器的工作原理。當高端開關接通時，混合反激式轉換器將能量存儲在一次側電感器中。當?shù)投碎_關接通時，則將這些能量傳送至輸出端。通過在兩個MOSFET開關轉換過程中進行適當?shù)亩〞r(shí)控制，對于兩個開關，HFB均在ZVS條件下運行，這確保了很高系統能效，而無需額外的組件。得益于ZVS操作實現的高能效以及ZCS操作在二次側帶來的額外的能效提升，混合反激式轉換器為諸如USB-PD快速充電器等超高功率密度轉換器，提供了一個具有成本競爭力的解決方案。

圖4：HFB轉換器運行

LLC轉換器

圖5所示為CoolGaN? IPS用于半橋LLC拓?fù)涞牡湫蛻?yīng)用示例。LLC轉換器是諧振轉換器系列的一員，這意味著電壓調節并非采用常規脈寬調制(PWM)方式。LLC轉換器以50%占空比和固定180°相移運行，通過頻率調制，對電壓進行調節。半橋LLC轉換器的組成部件，包括：高端開關和低端開關、變壓器、諧振槽(Lr和Cr)以及整流器輸出級和電容器。

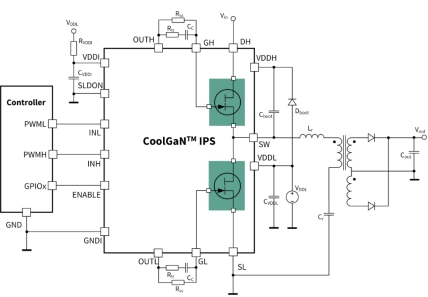

圖5：半橋LLC轉換器應用電路圖

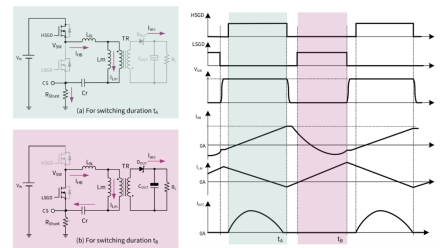

圖6顯示的典型工作波形，簡要說明了半橋LLC轉換器的工作原理。當高端開關接通時，半橋LLC轉換器在供電(PD)模式下運行。在這個開關循環中，諧振回路受到正電壓激勵，因此電流正向諧振。當?shù)投碎_關接通時，諧振回路則受到負電壓激勵，因此電流負向諧振。在PD運行模式下，諧振電流和磁化電流之間的電流差經由變壓器和整流器傳遞到二次側，從而實現給負載供電。

圖6：半橋LLC轉換器運行

除此之外，所有一次側MOSFET均隨ZVS諧振接通，從而完全回收存儲在MOSFET寄生輸出電容中的能量。與此同時，所有二次側開關均隨ZVS諧振關斷，從而最大限度地降低通常與硬開關相關的開關損耗。LLC轉換器中的所有開關器件均諧振操作，這最大限度地降低了動態損耗，提高了總體能效，特別是在從數百kHz至MHz不等的較高工作頻率下。

為了實現高壓開關的零電壓開關(ZVS)工作，這三種拓?fù)涠祭米儔浩髦械难h(huán)電流來進行開關QOSS放電。顯然，QOSS越大，所需循環電流越大、放電時間越長。循環電流會加劇變壓器損耗(鐵芯損耗和繞組損耗)，而放電時間則會顯著增加死區時間。死區時間會降低有效占空比，并導致電路中的RMS電流更大，從而增加導通損耗。因此，對于極高開關頻率操作，最大限度地減少死區時間至關重要。GaN HEMT擁有優異的FOM(RDS(on)×QOSS)，有助于減少死區時間和降低電路中的循環電流。歸功于這個優點，以及低驅動損耗和零反向恢復，GaN HEMT是適用于ACF、HFB和半橋LLC轉換器的完美之選。

CoolGaN? IPS和65 W ACF轉換器評估板

為進一步優化系統尺寸，英飛凌近期推出了CoolGaN?集成功率級(IPS)，它采用散熱增強型小型QFN封裝，將600 V增強模式CoolGaN?開關與專用柵極驅動器集于一體。

為演示CoolGaN? IPS的性能，專門開發了基于CoolGaN? IPS IGI60F1414A1L的65 W有源鉗位反激式轉換器(圖7)。[2]

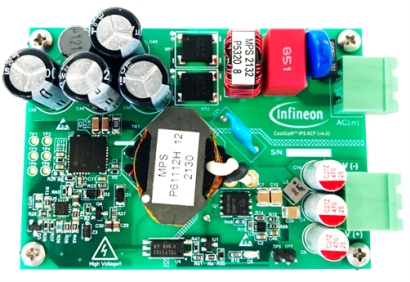

圖7：搭載CoolGaN? IPS半橋的65 W ACF評估板正面視圖

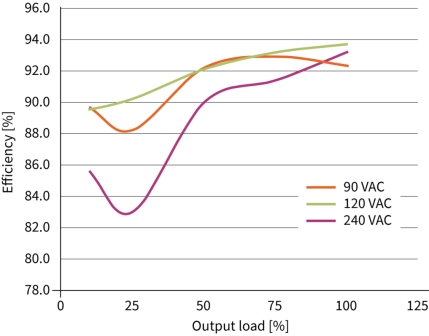

測得的能效曲線(圖8)表明，其四點平均效率和10%負載條件效率均符合CoC Tier2和DoE Level VI效率要求。

圖8：不同輸入電壓和負載條件下的ACF評估板能效曲線

總結

如今的高功率密度充電器和適配器應用常常使用GaN HEMT，因?yàn)橄啾扔诠鐼OSFET，它們的優值系數(FOM)大為改善，可以實現高頻開關。CoolGaN? IPS技術在緊湊型封裝中集成了柵極驅動器并可支持高工作頻率，特別適用于有源鉗位反激式(ACF)、混合反激式(HFB)和LLC轉換器，因而有助于進一步提高充電器和適配器設計的功率密度。

如欲深入了解關于英飛凌的CoolGaN? IPS產品組合及全面的解決方案，敬請?jiān)L問我們的相關網站。還可以了解搭載IGI60F1414A1L(EVAL HB GANIPS G1)的高頻CoolGaNTM IPS半橋600 V評估板。
