TOP223Y構成的雙路輸出開關穩壓電源電路

時間：2009-03-15 01:19:04

關鍵字：穩壓電源電路雙路輸出開關穩壓電源 TOP

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]由TOP223Y構成的主輸出為+5V(3A)、輔輸出為+3.3V(0.1A)的15W開關穩壓電源電路如圖所示。該電源采用一片TO-220封裝的TOP223Y型單片開關電源，最大輸出功率達30W，可作為打印機、監視器的開關電源。若將+3.3V設計成主電

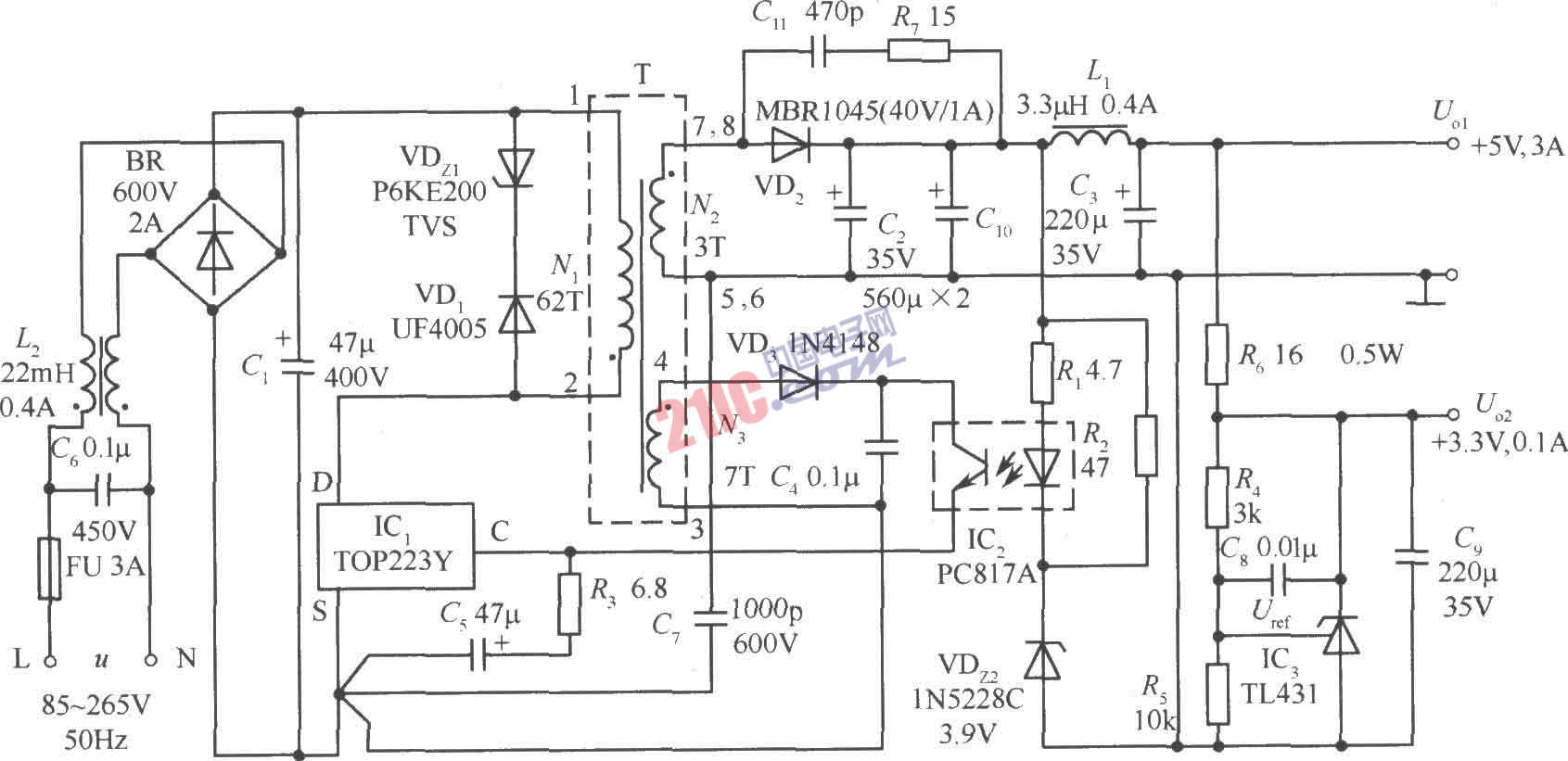

由TOP223Y構成的主輸出為+5V(3A)、輔輸出為+3.3V(0.1A)的15W開關穩壓電源電路如圖所示。該電源采用一片TO-220封裝的TOP223Y型單片開關電源，最大輸出功率達30W，可作為打印機、監視器的開關電源。若將+3.3V設計成主電源，則可作為筆記本電腦的開關電源。該電源的交流輸入電壓范圍為85～265V，電壓調整率為±0.7％，負載調整率為+1.1％，電源效率η>70％。
