泰克公司最新力作：RSA5000系列實時信號分析儀
掃描二維碼
隨時隨地手機看文章
隨著RF信號日益復雜并廣泛采用ISM頻段技術，在嵌入式 RF系統的系統集成與EMI診斷、無線電通信設計、頻譜管理及雷達等領域，設計師、工程師和操作人員能夠在不斷加大的運行帶寬范圍內可靠、高效地發現數字RF電路產生的瞬態頻譜現象是至關重要的。在金融危機的沖擊下，所有客戶都面臨著成本挑戰，必須在降低開發、運營成本和縮短周期的情況下引入新技術。
如今，復雜調制、SDR和頻率捷變已經成為標準，新技術的發展需要新的信號分析儀。泰克RSA5000系列數字分析儀是業內首款實時信號分析儀，泰克科技（中國）有限公司射頻業務發展經理張鵬先生指出，RSA5000系列之所以被稱為數字分析儀而非頻譜儀，是因?yàn)槠銬PX技術現在可以用于多個域，包括幅度、頻率和相位。掃頻DPX引擎可以每秒292,000次的速度采集85 MHz帶寬范圍內最新頻譜變化，并且可以掃描RSA5000系列6.2 GHz整個輸入SPAN內的DPX頻譜。DPX可以測量持續時間僅為5.8 µs的頻譜瞬態變化。
泰克RSA5000系列實時信號分析儀新聞發布會現場
為捕獲瞬態變化進行分析，RSA5000系列分析儀提供頻率模板觸發、頻率邊沿觸發、密度觸發、時間限定觸發和矮脈沖觸發功能，并可用與多個儀器之間多域聯合觸發以往難以隔離的軟、硬件異常現象。分析儀可將85 MHz 帶寬范圍內持續7秒的RF頻率無縫時間記錄保存到深存儲中。

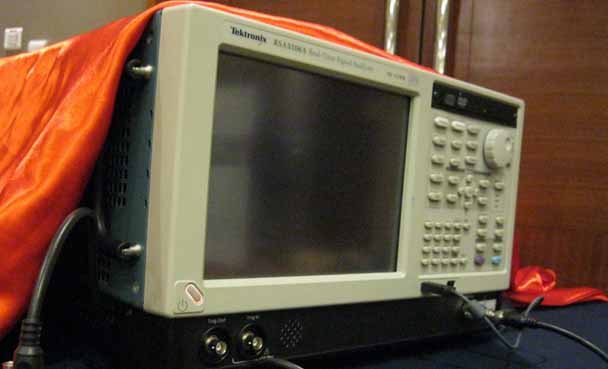

泰克RSA5000系列
除寬帶寬和DPX顯示技術外，RSA5000系列分析儀還具有領先的頻譜和矢量信號分析能力，TOI可達+17 dBm ，1 GHz處的顯示平均噪聲電平 (DANL) 為-154 dBm/Hz。同時，具有優異的低頻性能，10 kHz頻偏處相噪為-131 dBc/Hz，10 MHz載波頻率的DANL為-150 dBm。
作為中端信號分析儀，RSA5000系列以中端儀器的價格實現了同價格信號分析儀兩倍的采集效率，可以解決同類產品無法解決的瞬態問題。非常適用于嵌入式RF、頻譜管理、無線電通信設計及雷達等領域。
“RSA5000系列分析儀采用掃頻DPX技術和先進的觸發功能，可最深入地洞察實時RF信號，并具有最寬的信號捕獲帶寬、最大信號捕獲存儲容量，以經濟的價格為客戶提供大量高端分析儀功能，是有限資金預算情況下的理想解決方案。”張鵬先生總結到。
