半導體行業在摩爾定律的“魔咒”下已經狂奔了50多年，一路上挾風帶雨雷厲風行。不過隨著半導體工藝的特征尺寸日益逼近理論極限，摩爾定律對半導體行業的加速度已經明顯放緩。未來半導體技術的提升需要探尋新的研究方向，尋找硅(Si)以外新一代的半導體材料，也就成了一個重要方向。在這個過程中，氮化鎵(GaN)近年來作為一個高頻詞匯，進入了人們的視野，GaN(氮化鎵)材料的研究與應用是目前全球半導體研究的前沿和熱點。

全球半導體行業的領導者英飛凌這幾年一直走在時代的前列，2018年11月28日英飛凌更是在深圳首次召開了CoolGaN氮化鎵的媒體新品發布會，并帶來了已經量產的好消息，且已經有合作公司成功設計了一款基于GaN的6KW ACDC電源。“至此，英飛凌是市場上唯一一家提供涵蓋硅(Si)、碳化硅(SiC)和氮化鎵(GaN)等材料的全系列功率產品的公司”英飛凌大中華區副總裁、電源管理及多元化市場事業部負責人潘大偉講到。

圖1：英飛凌大中華區副總裁、電源管理及多元化市場事業部負責人潘大偉

英飛凌的CoolGaN有哪些可圈可點之處?

“英飛凌是唯一一家掌握所有高壓電源技術的企業，像大家比較熟悉的CoolMOS、IGBT、CoolGaN、CoolSiC等等英飛凌都有。CoolGaN是英飛凌氮化鎵(GaN)增強模式高電子遷移率晶體管(E-HEMT)產品系列。CoolGaN非常適合高壓下運行更高頻率的開關，它可以將整個系統的成本降低，可以做到更輕薄設計、功率密度擴展，使轉換效率大大地提高，這是CoolGaN最大的好處”英飛凌科技奧地利股份有限公司電源管理與多元化事業部資深市場營銷經理鄧巍博士講到。

圖2：英飛凌科技奧地利股份有限公司電源管理與多元化事業部資深市場營銷經理鄧巍

圈點一：獨一無二的常閉式概念解決方案。無論是在硅，還是其他器件上大家已經熟悉了常關型的理念，但是氮化鎵作為第三代半導體器件，如果不在柵極做任何的電壓動作的話，它中間有一個二維電子器的層，中間會有電子在中間流動。這時候如果GaN也做常開型器件處理，則很難被客戶所應用和接受，因此英飛凌在柵極加了P-，做出了一個市場比較容易理解的常關型器件。

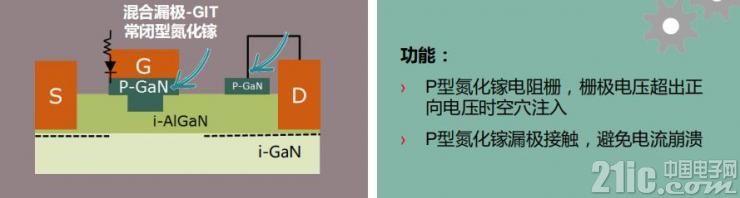

圖3：英飛凌常閉性氮化鎵的結構原理圖

氮化鎵有一個業界比較棘手的問題叫做動態RDS(ON)，第一個P-的引入，使得動態RDS(ON)有很多電子在開關的時候被漏級的電子陷在里面不流通，但是將另一個P-放在后面之后，就可以把表面的電子中和掉，從技術的根本上解決了動態RDS(ON)問題。

圈點二：貼片式(SMD)封裝保持了氮化鎵的優勢。眾所周知氮化鎵在高頻情況下能夠無損耗地進行開關，為了不在封裝環節抹殺掉其獨特的優勢，英飛凌引入了貼片式封裝，貼片式封裝的優勢在于進深參數比較小，可以最大效率地發揮其優勢，英飛凌可以根據散熱性能和體積尺寸的不同提供不同封裝的產品。

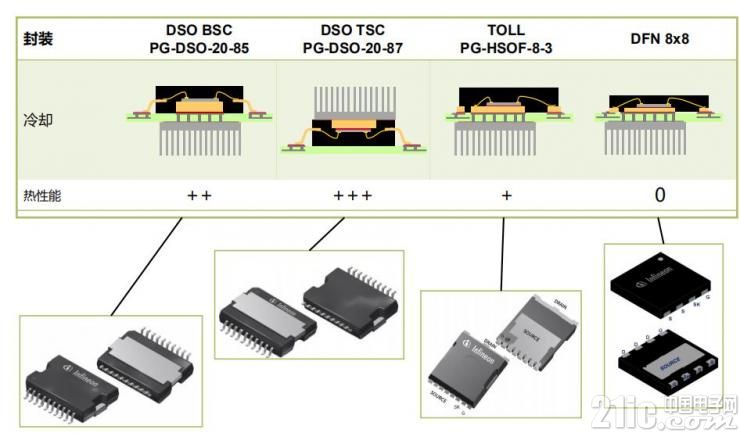

圖4：適用于CoolGaN™ 冷卻原理的貼片式(SMD)封裝

圈點三：CoolGaN™ 制造，英飛凌具備完整的價值鏈。英飛凌氮化鎵制造總部慕尼黑；奧地利維拉赫是非常重要的氮化鎵的研發中心，包括了質量、研發、前端、外延層的研發；菲拉赫也非常重要，包括前端、研發和質量等；美國西部也有外延層，也有研發、質量等;新加坡有倉庫。英飛凌氮化鎵產品的高研發投入使我們從工藝層到封裝、測試等等都可以在英飛凌內部完成，在單片集成、多片集成等都有建樹。

最新發布的CoolGaN 600 V增強型HEMT它們可在開關模式電源(SMPS)中實現高能效和高功率密度，其優值系數(FOM)在當前市場上的所有600 V器件中首屈一指。CoolGaN開關的柵極電荷極低，且具有極少輸出電容，可在反向?qū)顟B(tài)下提供優異的動態性能，進而大幅提高工作頻率，從而通過縮小被動元器件的總體尺寸，提高功率密度。

以上三個可圈可點之處均使得英飛凌在市場競爭中脫穎而出。放眼市場，CoolGaN擁有行業領先的可靠性。在質量控制過程中，英飛凌不僅對器件本身進行全面測試，而且對其在應用環境中的性能進行全面測試。這確保了CoolGaN開關滿足甚至優于最高質量標準。

高壓氮化鎵增強模式 HEMT由專用氮化鎵驅動芯片驅動

英飛凌氮化鎵產品的等效電路的柵極是一個阻性的柵極，有一個二極管進行自鉗斷式阻性柵極：阻性柵極內部將VGS鉗位到安全范圍。高柵極電流可實現快速導通，穩健的柵極驅動拓?fù)?。?jù)悉，目前這項結構只有英飛凌和松下可以用。這也是英飛凌從競爭對手中脫穎而出的原因。

圖5：高壓氮化鎵產品的等效電路

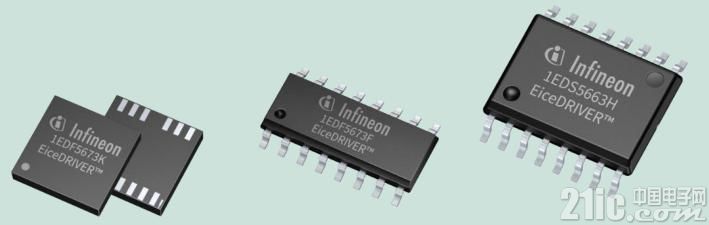

鄧博士講到“氮化鎵在導沖的時候一定要有一個穩態的導沖電流，來保持它的開通，然后需要負的脈沖來關斷。這些特殊的負的電流也需要有一個負的電壓把它關斷。所以穩態的導沖電流加上負電壓的關斷，給電源的一些驅動造成客戶需要使用這個應用，深刻體會到客戶有這個需求，所以我們自主研發了氮化鎵的三款不同的驅動器，分別為EiceDRIVER IC——1EDF5673K、1EDF5673F和1EDS5663H，它們經專門研發，以確保CoolGaN開關實現強健且高效的運行，同時最大限度地減少工程師研發工作量，加快將產品推向市場。

圖6：EiceDRIVER IC

圖7：CoolGaN™ 600 V + GaN EiceDRIVER™現已量產

案例-基于GaN 的ACDC電源

英飛凌作為全球最大功率半導體器件供應商一直以來都以提供高品質的產品而著稱，因此Bel Power Solutions選擇與英飛凌合作采用其新一代600V的CoolGaN™ 產品設計了一款超高性能的ACDC電源，其中使用了英飛凌 8X8mm 封裝的IGLD60R070D1，這種貼片封裝在效率，散熱和空間優化方面提供了很好的平衡。通過采用英飛凌的CoolGaN™ ， Bel Power Solutions能夠?yàn)榭蛻籼峁└咝В吖β拭芏鹊碾娫串a(chǎn)品。

圖8：基于GaN 的ACDC電源性能優勢

英飛凌的定位不僅僅是一個器件提供商，在整個電源管理中提供所有的器件可以讓英飛凌能夠更有經驗地幫助客戶進行整個系統的咨詢工作。從驅動器、開關到控制器……英飛凌是客戶真正的技術顧問。

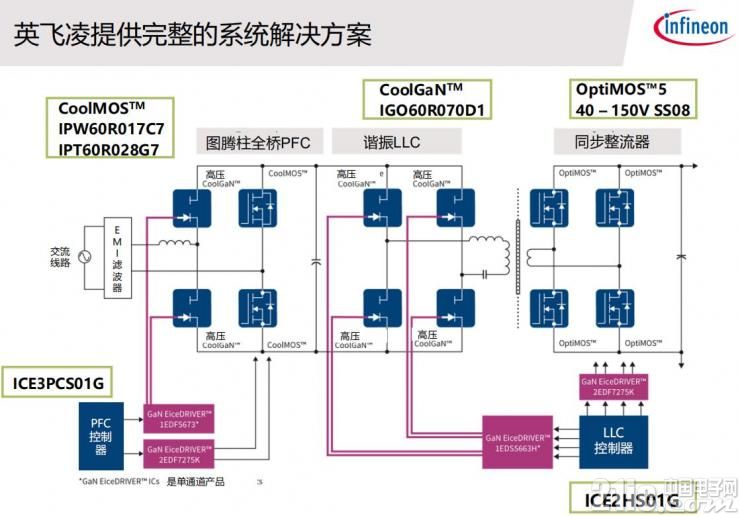

圖9：英飛凌提供完整的系統解決方案

目前市場主流雖然是硅，但是GaN前景看好

英飛凌科技奧地利股份有限公司電源管理與多元化事業部資深市場營銷經理鄧巍談到“市場上應用的領域，硅目前還是市場上最主流的一些解決方案。那么，我們怎么樣去定位碳化硅和氮化鎵類產品呢?氮化鎵主要定位成高功率、高電壓的一些應用，比如從600V一直到3.3kv是氮化硅類比較合適應用的一些應用場景。氮化鎵定位中央的低壓產品，大概是100-600V左右。氮化鎵的產品還有一個特性是能夠在高頻下無損耗地進行開關，比如說在特定地為氮化鎵所采用的高頻下的應用?？梢钥吹剑赬軸上，氮化鎵在頻率上還要往高頻上更加地突出。英飛凌認為這三種技術會共存，硅是市場的一個主流，而在一些高性能、高端產品中硅所不能達到的一些應用，就由碳化硅和氮化鎵來進行產品的技術補充。”

圖10：硅、碳化硅與氮化鎵市場應用比較

一個新的技術一般會經過一個曲線，大家開始會對它有非常大的期望。但是當?shù)竭_(dá)一個峰點的時候，會發現這個技術不是很成熟，熱度就會突然一下慢慢地減弱，一直減弱到谷底。但是隨著這個新的技術慢慢地變得成熟，在各種各樣的應用中體現出它的價值，越來越多地被市場所接受，這個技術會慢慢地再攀升出來。

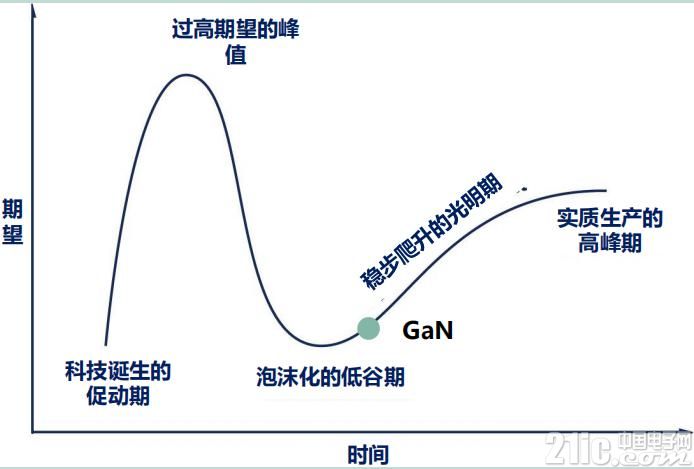

圖11：GaN Gartner技術成熟度曲線

氮化鎵目前正屬于第二個攀升中的階段，它的熱潮時間段已經過去。所以，我們認為現在是一個非常好的時機來看氮化鎵類的產品和這個技術。未來十年，基于氮化鎵的器件市場總值有望超過10億美元，從市場的分布來說，電源類產品大概占到整個市場的40%左右。在汽車類的應用可能起步得比較晚，但是它的成長非?？?，未來汽車關于氮化鎵的應用是一個非常大的應用。

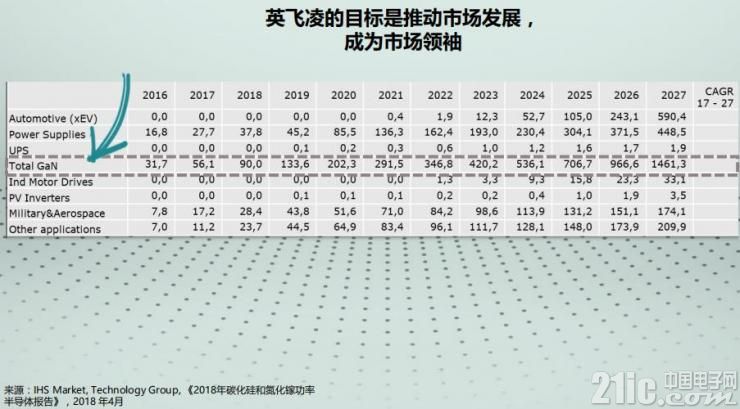

圖12：2018年碳化硅和氮化鎵功率半導體報告

小結：

潘大偉講到“英飛凌的目標是通過CoolGaN™器件和驅動在市場上的推出及產品定位，強化我們在功率半導體領域的領先地位。通過提升品牌認知度并創造需求，讓英飛凌的CoolGaN™成為客戶的首選。”

相信在不久的將來，英飛凌終將成為氮化鎵(GaN)技術在客戶心目中的領軍者，如同其在硅和碳化硅領域一樣。
