以PUF-based硬件安全信任根構建芯片內完整安全邊界

前言

在19世紀,荷蘭的密碼學家奧古斯特·克爾克霍夫(Auguste Kerckhoff)發表了克爾克霍夫原理,指出:「即使系統中除密鑰之外的一切都是公共知識,密碼系統也必須是安全的?！剐酒踩凶铌P(guān)鍵的元素是根密鑰(Root Key)或硬件唯一密鑰(Hardware Unique Key; HUK)。根密鑰不僅是保護每個芯片的基礎,也是整個系統和相關服務的信任鏈起點。因此,必須從設計之初就充分考慮密鑰的生成、存儲和使用的方式。

隨著物理不可復制功能(PUF)的發明,我們現在可以在硬件級別創建一個獨特的、天生的、不可復制的密鑰。而后續該思考的問題是“我們?nèi)绾伪Ｗo這把鑰匙?”若是沒有做好保護密鑰的安全機制,就好比將你的密鑰隨意扔在抽屜里一樣,破壞了安全邊界形成安全漏洞。一個系統的安全級別取決于該系統安全中最弱的環節,在大多數情況下,系統的安全弱點往往是存儲在不甚安全的 eFuse 中的密鑰。無論密鑰本身的復雜程度如何,不安全的存儲都會立即危及整個系統的安全性。

此外,我們知道軟件可以在產品出廠后持續更新,但硬件更新相對困難且成本極高。因此,在一開始所選擇的硬件安全部署質量是至關重要的。PUFrt 是結合 PUF 和 anti-fuse OTP 的硬件信任根IP,在完整防篡改設計的保護下,提供不可復制的密鑰和安全的 OTP 存儲,從制造階段起即提供硬件安全防護。

以eFuse做密鑰存儲的風險

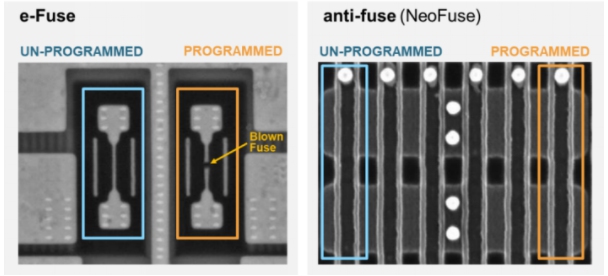

eFuse(熔絲)和 anti-fuse OTP(反熔絲內存)是現代芯片設計中最常見的密鑰存儲選項。eFuse 的原理是透過熔斷金屬或聚合物的方式將密鑰編程到OTP 內存中,這會留下可見的痕跡。而 anti-fuse 的編程方式是根據量子穿隧原理在單晶體氧化層形成導電路徑,因此表面上沒有可見的痕跡。圖1為 eFuse 和 anti-fuse OTP 在電子顯微鏡下的比較。儲存在 eFuse 中的“0”和“1”數據很容易識別,因為在編程為“1”的單元中有一個明顯的開口。而如圖1 的右圖所示,無論存儲的數據如何,anti-fuse 單元看起來并無顯著差異。

圖1. e-fuse與anti-fuse OTP在電子顯微鏡下的俯瞰圖

不安全存儲造成的漏洞

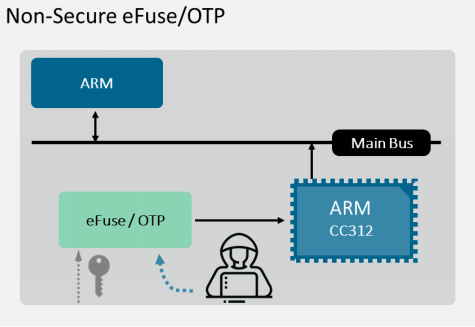

以 ARM 核搭配 Crypto Cell-312? (CC312)是當今最常見的設計組合之一。當設計人員都著重于 CC312 提供的安全功能時,但卻往往忽略了密鑰存儲的安全。我們經?？梢钥吹?ARM CC312 與 eFuse/anti-fuse 搭配使用,可是針對密鑰注入和存儲程序卻沒有額外的保護(如圖2所示),造成密鑰仍暴露在安全邊界之外,成為攻擊者有機可乘的安全漏洞。這樣的安全問題來自于兩個層面,一是儲存在 eFuse 中的數據容易被窺探破解;二是當訪問權限控制沒有被考慮時,任何人皆可輕松獲取儲存在 OTP 中的機密。盡管 CC312 被認為是一款設計精良的門鎖,但將鑰匙存放在不安全的地方無異于將鑰匙留在門鎖中供任何人開啟一樣。

圖2. 不安全的信任根

以抗攻擊設計強化的安全防護

雖然 eFuse 中的數據可見性問題可用 anti-fuse OTP 解決,但嚴格來說這樣的安全防護仍然不足。為了實現身份識別并僅將機密數據的訪問權限開放給獲得授權的用戶,在 OTP 控制器設計中還必須考慮訪問權限控制。

為了進一步保護芯片設計中的 anti-fuse OTP,防篡改設計也是不可或缺的。良好的防篡改設計運用電路布局(Layout)和數字設計(RTL)打造一個可對抗各種類型的攻擊,如在寫入數據時對數據進行加擾、或是納入毛刺檢測電路等等的保護外殼。我們將在未來的白皮書中更詳細地討論防篡改設計的主題。

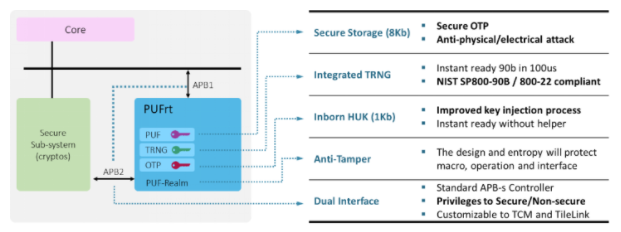

將 anti-fuse OTP、訪問權限的控制器和防篡改外殼相結合,建立了一個安全的硬件信任根(Hardware Root of Trust; HRoT),即可對抗所有前述所討論的漏洞。憑借精心設計的防篡改外殼和權限控管的雙APB接口,安全 HRoT與安全子系統, CC312等, 能相輔相成,為芯片設計實現完整的安全邊界。熵碼科技所開發的 dual-APB RoT IP--PUFrt,即是專為 ARM CC312 和其他ARM用戶的需求所開發。更詳細的說明及其功能詳見圖3。

圖3. PUFrt 模塊示意圖與其重要特點

以PUFrt實現完整安全邊界

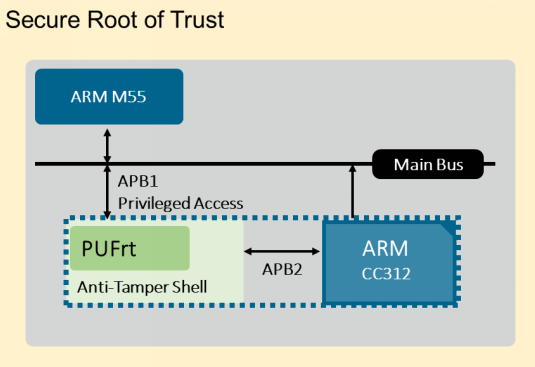

PUFrt 建立在力旺電子的 anti-fuse OTP (NeoFuse) 和量子穿隧 PUF (NeoPUF) 技術之上,并以PUF天生密碼加密保護 anti-fuse OTP。PUFrt 利用 NeoPUF 完美的隨機性自芯片內部生成每個設備的唯一密鑰(Hardwre Unique Key; HUK),大幅簡化了密鑰注入的程序。真隨機數發生器(TRNG) 具有數字和仿真設計,結合了靜態和動態熵源以實現其卓越的性能。PUFrt還對數據和地址進行了混淆處理,并結合模擬與數字設計了抗攻擊安全防護層,以充分保護密鑰存儲。此外,PUFrt還配備了一個權限控管控制器和兩個APB接口。圖4即示意了 PUFrt 和 ARM CC312整合使用的范例。APB1 將PUFrt 連接到BUS總線并使用 JTAG 進行 OTP 測試,APB2 將PUFrt集成到CC312 中,為 CC312 中的加密功能提供安全存儲和高質量熵源。APB1 將在測試后被禁用,以維持安全邊界的完整性。

圖4. 結合PUFrt延伸ARM CC312的安全邊界

結論

總結而言,雙 APB 接口的 PUFrt 能與 CC312 無縫集成,并為密鑰存儲提供完整的抗攻擊防護。此外,PUFrt 中的 TRNG 能為 CC312 提供高質量的熵以執行各種安全功能。透過集成 CC312 和 PUFrt,ARM Cortex-M55 可以在推向市場之前實現安全信任根、安全存儲和安全系統。這種應用可推及 AIoT 到 HPC 等多項領域。

談到芯片安全性,設計人員通常會想到 ARM Crypto Cell 312 等加密子系統解決方案。然而,如何為系統生成可信賴的根密鑰、以及如何安全儲存該密鑰的問題仍然未解。PUFrt 就如同一幅完整拼圖所缺失的部分。利用 PUF 的天生密碼(芯片指紋)作為密鑰來加密存儲的任何機要信息,再加上全面的抗攻擊設計,使其成為能抵御各類潛在攻擊的完美方案。憑借其精心規劃的架構,PUFrt 可以輕松導入芯片取代不安全的 eFuse,其權限控管控制器更為設計人員節省設計時間?？偨Y(jié)而言,PUFrt整合解決方案不僅完成了IC的安全邊界,且能幫助CC312對整體SoC的性能表現達到極致發揮。
