每一款芯片的啟動文件都值得去研究，因為它可是你的程序跑的最初一段路，不可以不知道。通過了解啟動文件，我們可以體會到處理器的架構、指令集、中斷向量安排等內容，是非常值得玩味的。

STM32作為一款高端 Cortex-M3系列單片機，有必要了解它的啟動文件。打好基礎，為以后優化程序，寫出高質量的代碼最準備。

本文以一個實際測試代碼--START_TEST為例進行闡述。

整體過程

STM32整個啟動過程是指從上電開始，一直到運行到 main函數之間的這段過程，步驟為(以使用微庫為例)：

①上電后硬件設置SP、PC

②設置系統時鐘

③軟件設置SP

④加載.data、.bss，并初始化棧區

⑤跳轉到C文件的main函數

代碼

啟動過程涉及的文件不僅包含 startup_stm32f10x_hd.s，還涉及到了MDK自帶的連接庫文件 entry.o、entry2.o、entry5.o、entry7.o等(從生成的 map文件可以看出來)。

2 程序在Flash上的存儲結構

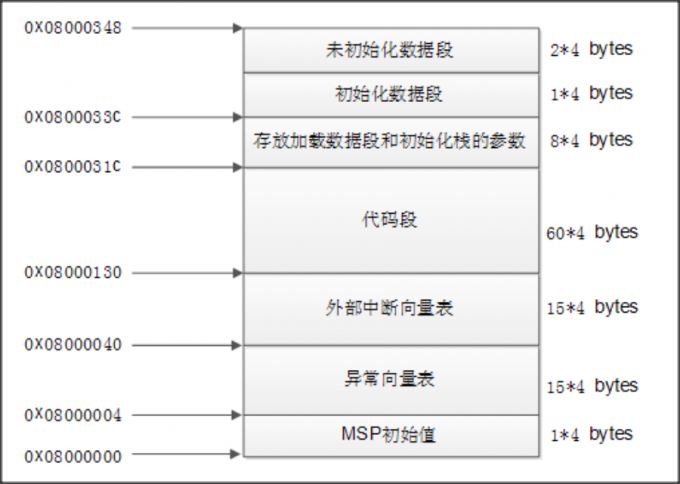

在真正講解啟動過程之前，先要講解程序下載到 Flash上的結構和程序運行時(執行到main函數)時的SRAM數據結構。程序在用戶Flash上的結構如下圖所示。下圖是通過閱讀hex文件和在MDK下調試綜合提煉出來的。

上圖中：

MSP初始值由編譯器生成，是主堆棧的初始值。

初始化數據段是.data

未初始化數據段是.bss

.data和.bss是在__main里進行初始化的，對于ARM Compiler，__main主要執行以下函數：

其中__scatterload會對.data和.bss進行初始化。

加載數據段和初始化棧的參數

加載數據段和初始化棧的參數分別有4個，這里只講解加載數據段的參數，至于初始化棧的參數類似。

后來出現了 Flash 這種可電擦寫的存儲器，并集成在了單片機內部。但出廠的時候單片機的程序存儲區仍然是空白的，沒有任何代碼。用戶編譯程序后，下載到單片機后才能運行。那么在產品發給用戶后，如果發現有Bug怎么辦呢?就得用編程器把新代碼重新下載一次。這實在是有點兒麻煩，特別是如果客戶距離很遠的話。于是有聰明的程序猿想了一個辦法，寫一小段特殊的代碼放在程序里，這段代碼可以通過一定方式，比如用按鍵觸發進入運行，它可以通過串口(早期的 PC 串口是標配)接收新的代碼并寫入Flash，從而在沒有硬件編程器的情況下也能完成代碼的更新。

標準化的零部件模式、HI(Huawei Inside) 模式以及鴻蒙智行模式。(1)零部件模式：車 BU 類似傳統汽車供應鏈中的 Tier1， 提供標準化零部件模塊給車廠，包括激光雷達、毫米波雷達、攝像頭、電機電控、 車聯網模塊等 30 多種標準化部件。(2)HI 模式：提供包括軟硬件的全棧解決方案， 幫助車企充分享受到華為先進的智能化技術，相較于零部件模式，HI 模式與車企的 合作程度更加深入，特別是 HI 模式下可以在智能電動、智能座艙與智能駕駛等領域 實現持續迭代升級。(3)鴻蒙智行模式：鴻蒙智行則是在 HI 模式的基礎上更進一步， 華為全方位介入合作車型的生命周期，發揮華為消費者端累積的經驗，提供技術和 服務支持，幫助其提升產品競爭力。

從業務歸屬和范圍上看，零部件模式和 HI 模式主要由車 BU 為車企提供零部件 與解決方案，華為不參與整車設計;而鴻蒙智行模式主要歸華為終端 BG 進行管理。 具體來說，終端 BG 相關部門負責產品規劃、整車開發、工程實現、品控管理、供 應鏈管理、生產制造、渠道銷售、品牌營銷到交付售后等各個環節，車 BU 的解決 方案部負責進駐車企。

五大解決方案協同，為車企提供多樣化配置。華為掌握芯、硬、軟、云等智能 化核心技術，在此基礎上，車 BU 先后推出 MDC 智能駕駛平臺、激光雷達、4D 成 像雷達、AR-HUD、鴻蒙車機 OS、HUAWEI HiCar 人-車-家全場景智慧互聯、車載 智慧屏、車載充電、DriveONE 電驅動、C-V2X、自動駕駛云服務等一系列創新解決 方案，共形成乾崑 ADS、乾崑車控、乾崑車云、乾崑車載光、鴻蒙座艙等五大解決 方案，涵蓋了智能網聯電動汽車的各個方面。華為在汽車智能化領域技術實力雄厚， 推動汽車產業轉型升級。

1.3、 車企入股引望加深合作，華為有望與更多車企實現“雙向奔赴”

阿維塔/賽力斯入股引望，開啟華為打造汽車產業智能化開放平臺的關鍵一步。 8 月 20 日，長安汽車發布公告，聯營企業阿維塔擬與華為簽署《股權轉讓協議》，以 115 億元的價格購買華為持有的旗下智能汽車解決方案新公司引望 10%的股權，并且 阿維塔有權提名引望董事會 7 名成員中的 1 名董事。徐直軍表示，阿維塔是華為幫 助車企“造好”車、造“好車”的開創性實踐。8 月 26 日，賽力斯發布公告，子公司賽 力斯擬以 115 億元的價格購買華為持有的旗下智能汽車解決方案新公司引望 10%的 股權，成為第二家入股華為引望的車企，并且賽力斯汽車在交割后有權向引望董事 會提名一位董事和一位審計委員會委員。華為有意將引望打造成汽車產業智能化開 放平臺，成為汽車智能化部件和解決方案的領導者。阿維塔和賽力斯相繼成為引望 的戰略投資者后，引望還將繼續對戰略合作伙伴開放股權，華為將繼續全方位支持 引望打造領先的產品和技術，攜手共同推動汽車產業崛起和智能化全面發展。

人員、技術和資產所有權即將裝載，引望獨立運作在即。徐直軍稱，2024 年底 希望把所有資產、人員裝載到引望，實現引望獨立運作。根據賽力斯公告，華為技 術和目標公司將在受讓方支付第一筆交易價款前簽署裝載協議。知識產權方面，采 用轉讓與許可相結合的模式進行裝載，截至 2024 年 7 月 31 日，華為擬轉讓專利及 專利申請共計 6838 項，擬許可專利包括裝載業務需要使用的其他專利;擬轉讓及擬 許可技術包含裝載業務相關軟件、代碼、文檔和數據等技術資產;擬轉讓商標及商 標申請共計 1603 項，擬許可商標及商標申請共計 1600 項。人員方面，華為技術及 其關聯方從事裝載業務并且用工關系將轉移至目標公司的員工將不少于 5500 人。華 為在之前的發展中已與長安汽車、賽力斯、奇瑞、北汽、江淮、東風、一汽等車企 展開深度合作，合作朋友圈持續擴大，而引望已經引入了第一批包括阿維塔和賽力 斯在內的兩家車企的投資，第二批車企投資尚在接觸中。

程序猿們也是現代歷史前進的重要推動力啊!

后來，有芯片廠商把這種代碼在出廠時就固化在芯片里，極大的方便了代碼下載和程序更新。STM32F030內部就固化了Bootloader。當我們把一個引腳 BOOT0 拉高的同時，重新給芯片上電或復位，就會觸發Boootloader進入運行。此時我們通過單片機的串口就可以把新程序發送給單片機，發送完后把 BOOT0 拉低，再復位單片機，新程序就會運行起來。

Startup Code 可以譯為啟動代碼。單片機上電或復位后最先執行的一段代碼。一般主要會完成堆棧指針的設置，復位向量的獲取和加載，然后初始化變量，最后跳轉到用戶代碼。在詳細看啟動代碼之前，我們先看一下 STM32F030 的內存映射。

?STM32的啟動過程?主要包括以下幾個關鍵步驟：

?初始化堆棧指針和程序計數器?：當STM32芯片上電或復位時，處理器會從特定的內存地址(通常是0x00000000)獲取堆棧指針(MSP)的初始值，并將其加載到堆棧指針寄存器(SP)中。同時，處理器從0x00000004地址獲取程序計數器(PC)的初始值，指向復位處理程序(Reset_Handler)的入口地址?12。

?復位處理程序?：復位處理程序(Reset_Handler)是啟動代碼中的關鍵部分，負責初始化系統時鐘、配置外設、設置中斷相關參數等操作。完成這些初始化后，復位處理程序會跳轉到用戶定義的啟動代碼或主函數(main)?13。

?啟動模式?：STM32支持三種啟動模式：

?主閃存存儲器啟動?：這是最常見的啟動模式。處理器從內置的Flash啟動，通常用于通過JTAG或SWD模式下載程序。

?系統存儲器啟動?：用于通過外部接口(如UART、CAN或USB)下載和更新程序。系統存儲器中包含一個出廠預置的ISP(In-System Programming)代碼，用于橋接外部代碼到內置Flash。

?內置SRAM啟動?：用于調試和修復固件，但SRAM中的代碼在掉電后會丟失?14。

?內存映射?：不同的啟動模式會將不同的內存區域映射到0x00000000地址。例如，在主Flash啟動模式下，內置Flash的起始地址(0x08000000)會被重映射到0x00000000地址?12。

通過這些步驟，STM32芯片能夠從特定的存儲介質中加載和執行程序，完成初始化操作后進入用戶代碼的執行環境。
