跌倒檢測系統對老年人非常有用。它可以在發現任何跌倒時通知有關人員或家庭成員，并可以減少延遲就醫的風險。這導致了許多不同類型的自動跌倒檢測系統的發展。如今，你可以在智能手表、健身追蹤器和其他類型的可穿戴設備上找到跌倒探測器。

因此，在本教程中，我們將使用NodeMCU和MPU6050傳感器模塊構建一個跌倒檢測設備。MPU6050傳感器模塊具有陀螺儀和加速度計。陀螺儀用于確定方向，加速度計提供有關角參數的信息，如三軸數據。為了檢測下降，我們將比較加速度大小和閾值。如果檢測到摔倒，該設備將向相關人員發送短信。這里使用NodeMCU作為微控制器和Wi-Fi模塊，連接IFTTT發送短信。

組件的要求

?NodeMCU ESP8266

?MPU6050加速度計

?蜂鳴器

?連接電線

線路圖

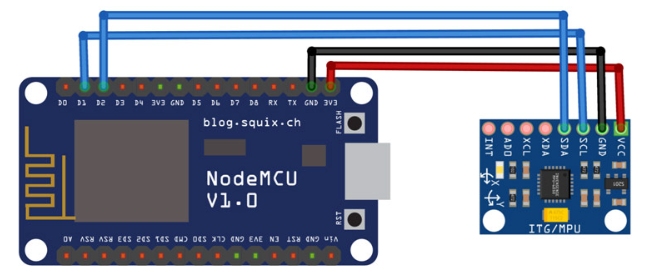

下面給出了使用NodeMCU的基于物聯網的跌倒檢測器的電路圖。

MPU6050工作在I2C協議上，所以我們只需要兩根線來連接NodeMCU和MPU6050。MPU6050的SCL和SDA引腳連接到NodeMCU的D1和D2引腳，MPU6050的VCC和GND引腳連接到NodeMCU的3.3V和GND。我們之前使用MPU6050構建手勢控制機器人。

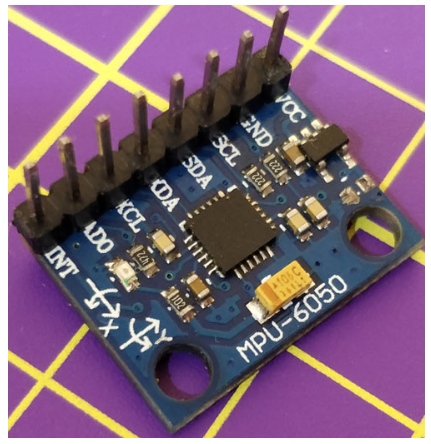

MPU6050傳感器模塊

MPU6050傳感器模塊是完整的6軸(3軸加速度計和3軸陀螺儀)微機電系統(MEMS)，用于測量加速度、速度、方向、位移和許多其他運動相關參數。除此之外，它還有一個額外的芯片溫度傳感器。

MPU6050模塊具有體積小、功耗低、重復率高、耐沖擊、用戶價格低等特點。MPU6050帶有I2C總線和輔助I2C總線接口，可以很容易地干擾其他傳感器，如磁力計和微控制器。

IFTTT設置跌倒檢測器

IFTTT (If This Then That)是一個基于web的服務，我們可以通過它創建條件語句鏈，稱為applet。使用這些小程序，我們可以發送電子郵件，Twitter， Facebook通知。在這個項目中，我們使用IFTTT在設備檢測到跌倒時發送消息通知。

要使用IFTTT，請登錄您的IFTTT帳戶(如果您已經有一個帳戶)或創建一個帳戶。

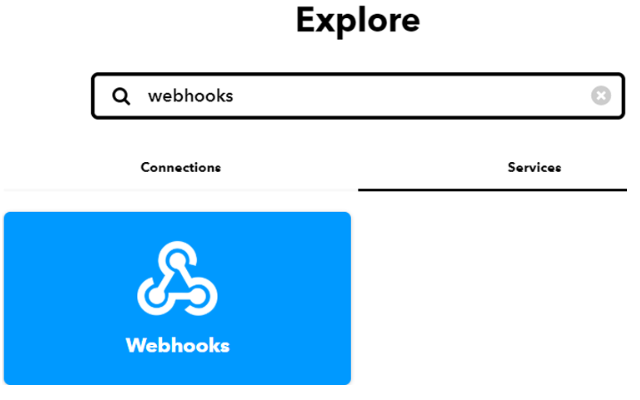

現在搜索“Webhooks”并點擊“服務中的Webhooks”部分。

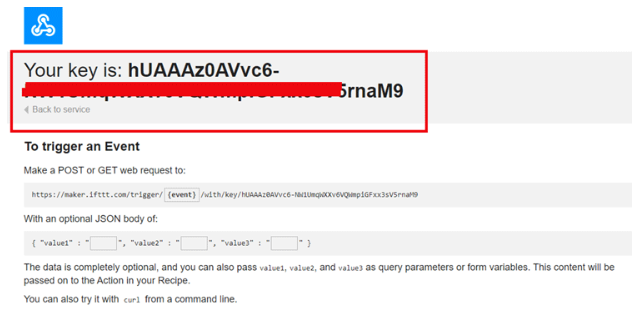

現在，在Webhooks窗口中，單擊右上角的“Documentation”以獲取私鑰。

復制這個密鑰。它將在程序中使用。

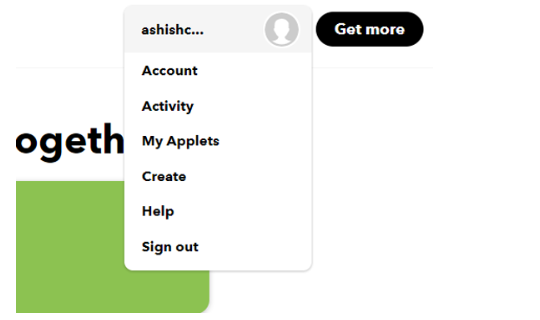

獲得私鑰后，現在使用Webhooks和Email服務創建一個applet。要創建applet，請單擊您的個人資料，然后單擊“創建”。

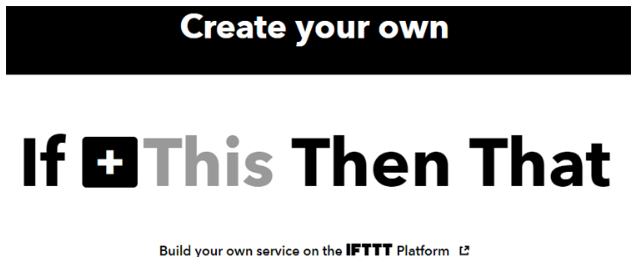

現在，在下一個窗口中，單擊“This”圖標。

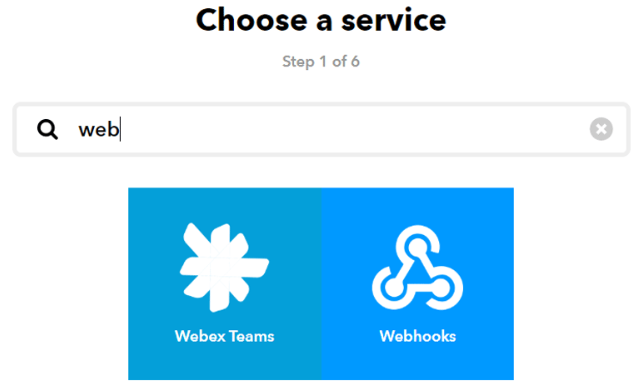

現在在搜索欄中搜索Webhooks，然后點擊“Webhooks”。

現在選擇“Receive a Web Request”觸發器，在下一個窗口中，輸入事件名稱為fall_detect，然后單擊“create a trigger”。

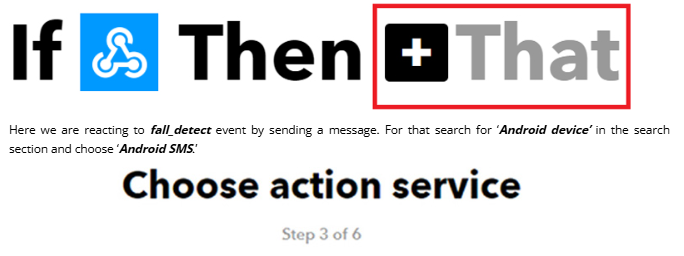

現在要完成applet，單擊“That”為fall_detect事件創建一個響應。

這里我們通過發送消息來響應fall_detect事件。在搜索欄中搜索“Android device”，然后選擇“Android SMS”。

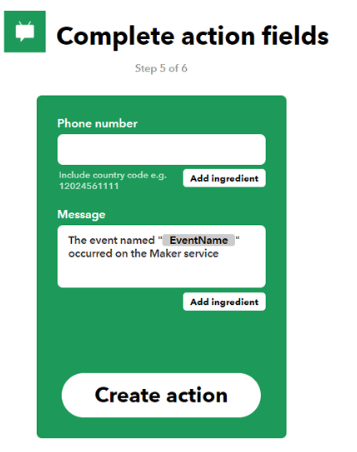

現在，它將要求您輸入電話號碼和消息正文。輸入手機號碼和消息正文，然后點擊“創建操作”完成流程。

現在，我們將創建另一個applet，在檢測到墜落時播放特定的歌曲。

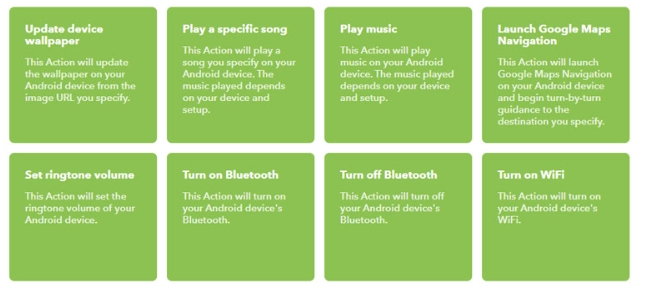

為此，請遵循上述相同的程序，但不是“Android SMS”，而是單擊“Android設備”，然后單擊“播放特定歌曲”。

在下一步中，輸入歌曲名稱，然后單擊Create。

代碼的解釋

使用NodeMCU的跌倒檢測器的完整代碼在頁面末尾給出。這里我們將解釋一些重要的部分。

像往常一樣，通過包含所有必需的庫來開始代碼。Wire.h庫允許您與I2C / TWI設備通信，而ESP8266.h庫提供了NodeMCU特定的Wi-Fi例程，我們正在調用這些例程連接到網絡。

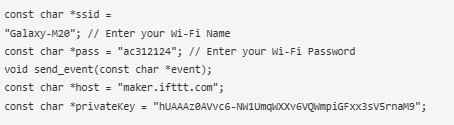

在接下來的幾行中，輸入Wi-Fi名稱和密碼以及IFTTT帳戶憑據。

在void setup()中，初始化波特率、線庫和通過電源管理寄存器傳輸?shù)臄?shù)據。

現在在void loop()中，讀取MPU6050傳感器數據。2050、77、1947是加速度計的校準值。陀螺儀相同，在原始值中添加校準值。

在得到加速度計和陀螺儀的值后，計算加速度計值的幅值矢量。

該程序首先檢查加速度計值是否超過較低的閾值，如果是，則等待0.5秒并檢查較高的閾值。如果加速度計的值超過更高的閾值，那么它檢查陀螺儀的值來計算方向的變化。如果方向突然改變，它會等待10秒，檢查方向是否保持不變。如果是，那么它會激活墜落探測器警報。

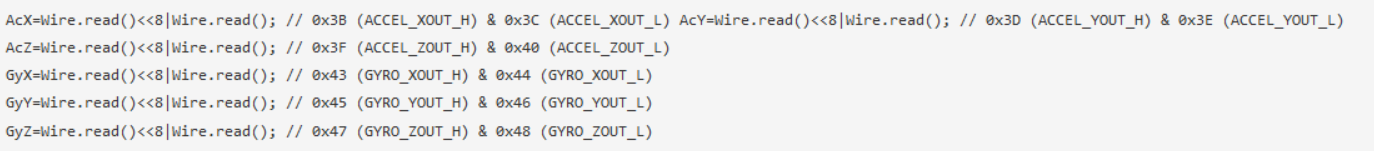

在mpu_read循環()中，讀取加速度計和陀螺儀的X、Y和Z軸的所有六個寄存器。

測試物聯網墜落探測器

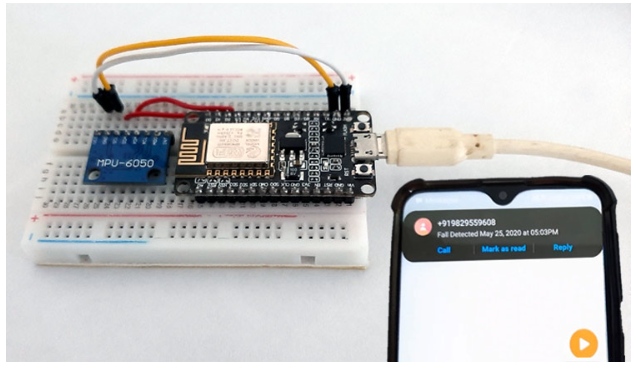

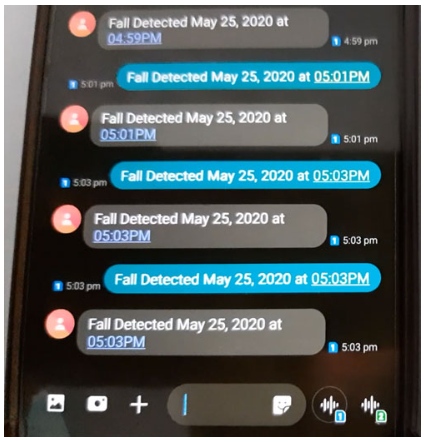

一旦你的代碼和硬件準備好了，上傳代碼。為了測試這個項目，把MPU6050拿在手里，假裝慢慢走，然后突然絆倒在一個平臺上，如下面的視頻所示。如果幅度超過閾值，設備將激活跌倒檢測警報并向注冊號碼發送消息。
