引言

物聯網(Internet of Things，IoT)成為繼計算機、互聯 網和移動通信后的第四次信息化革命，是實現物物聯系的一門 高新技術。物聯網技術主要包括感知技術、RFID技術、網絡 和通信技術、信息處理技術四個方面，隨著這些技術的高速 發展，物聯網技術逐步走向成熟，并且應用領域也在快速增加。 物聯網將是下一個推動世界高速發展的“重要生產力”，是繼 通信網之后的另一個萬億級市場?，F(xiàn)在提起物聯網應用，很 多都集中于智能家居或環境監測，將它應用在航空物流管理， 做基于物聯網的貨運物品全流程狀態的定位和跟蹤尚屬首次。

近年來，我國航空物流發展迅速，各種配套設施不斷優 化完善，但在信息化建設方面還存在較多問題，主要表現如下:

缺少行業級、一站式的航空物流信息平臺。雖然目 前幾乎所有的大中型航空物流企業都弓I進或自行開發了物流信 息管理系統，但都還處于相對獨立的狀態，彼此間缺少互聯 互通，無法實現貨物全流程信息交互與資源共享，信息孤島 現象嚴重，很難實現對貨物全流程狀態的定位、跟蹤、監控、 管理。

先進的信息技術和業務模式未得到廣泛應用。與世 界發達國家相比，國內航空物流在管理手段和管理方法以及 信息化基礎方面上還有很大差距，遠不能適應航空物流的快 速增長。

國內航空物流相關企業現有的系統大都是傳統的、單點 的信息系統，缺少新技術的支持，在相當大的程度上制約著 企業運營效率的提高和服務質量的改善，而且很多業務環節依 賴人工操作和管理，效率低，質量差，安全隱患多，缺乏人工智能/專家系統、通信、條碼和掃描等先進信息技術的應用， 使企業無法全面、準確的把握各方物流信息，無法實現內、外 部物流一體化以尋求物流系統的最優化和合理化，這些方面 都遠遠落后于國際水平。建設航空貨運信息系統，提升我們 物流企業的服務范圍和能力已經是刻不容緩的任務。因此, 設計和實現一個智能化、信息化的航空物流管理系統是非常 新穎和必要的。提出RFID技術應用在物流管理中, 提出物聯網技術應用在物流企業智能倉儲管理，提出RFID和GPS技術應用在物流管理。本文提出結合 ZigBee、RFID、數據庫等物聯網核心技術應用在航空物流管 理系統中，并采用網站技術完成航空物流管理系統。隨著國 家對物聯網的重視和物聯網的高速發展，該系統有良好的應 用前景，并可以很大程度上節省航空物流管理成本和提高工作 效率，更能提高我國航空物流管理信息化進程。

1系統原理

通過給貨箱或旅客行李貼上RFID標簽，在機場柜臺、 行李傳送帶、安檢處、貨倉處等地方分別安裝RFID讀寫器, 利用RFID讀寫器獲取RFID標簽信息，利用ZigBee無線 通訊的自定義傳輸協議傳輸數據，完成了對航空貨物的查詢與 管理，了解貨物的狀態、位置及配送地方，并實時、準確的 定位跟蹤。并且進入貨倉后，針對某些特別重要的物品可以綁 定ZigBee終端，直接通過將ZigBee終端傳輸協議自定義為 唯一的編碼方式，直接通過ZigBee終端設備將物品的信息傳 遞給服務器，實現多方式對貨物的定位跟蹤，更加實時與精確。 服務器、數據庫和航空物流管理系統之間數據交互通過局域 網進行，采用UDP網絡編程進行數據傳輸。

2系統設計與實現

航空物流管理系統的設計由硬件設計、軟件設計和網站

設計三部分組成，采用模塊化化設計思想，完成整體方案設計。

 2.1京更件設計與實現

隨著RFID傳感器技術的普及率的提高，RFID標簽廉 價并可重復使用。數據傳輸方便，并且可以基于用戶的要求處 理自定義加密算法。本系統RFID-ZigBee主從節點模塊包 括RFID標簽、RFID讀寫器和ZlgBee無線網絡。其中RFID 讀寫器射頻模塊采用的TI公司生產的TRF7970A,并將 900M天線連接到讀寫器天線端口，微處理器采用的是超低功 耗MSP430F2370,微處理器通過SPI總線接口方式連接射頻 模塊，并通過RS232連接到ZigBee終端模塊。ZigBee無線 網絡模塊微處理器采用的是TI公司生產的CC2530,它符合 2.4GHz IEEE 802.15.4標準的第二代片上系統，提供一流的選 擇性、共存性、出色的鏈路預算、高達125。C的工作溫度和 低壓工作性能，ZigBee采用自組織網實現數據傳輸通信， CC2530的接口電路如圖1所示。

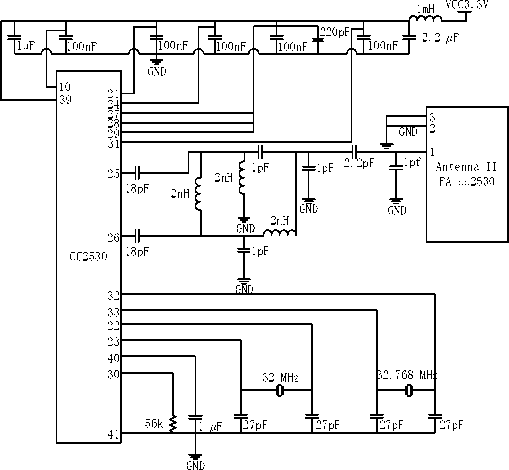

圖1 CC2530接口電路圖

2.2軟件設計與實現

RFID協議設計是在IAR嵌入式工作平臺Kickstart環 境下完成的，Kickstart是一種集成開發環境(IDE),用于為 MSP430微控制器構建和調試嵌入式應用。調試器完全集成, 用于源和反匯編級調試，支持復雜代碼和數據斷點。RFID 讀寫器功能是在Visual Studio 2008集成開發環境下，采用 MFC (Microsoft Foundation Classes，微軟基礎類庫)提供的 基于對話框的應用程序框架進行程序開發。RFID讀寫器根據 ISO15693標準規范協議和指令實現尋卡、讀寫、鎖定、復位 等功能，RFID讀寫器與PC通過RS232連接，操作界面如圖 2所示。

圖2 RFID讀寫器操作界面

ZigBee無線射頻模塊數據通信軟件設計用IAR Embedded Workbench工具開發的，IAR軟件是一套用于對匯 編、C語言或是C++語言程序編寫能進行編譯、調試并完成 下載的嵌入式開發軟件。協調器的組網，終端設備和路由設 備發現網絡以及加入網絡。協調器：給予ZDO層網絡形成反 饋信息，發送網絡啟動事件到ZDApp層，接著轉到ZDApp_ event_loop()函數，啟動網絡事件；終端器和路由器：當發 現有網絡存在時，網絡層將給予ZDO層發現網絡反饋信息。 然后由網絡層發起加入網絡請求，如加入網絡成功，貝憫絡層 將給予ZDO層加入網絡反饋。

數據庫可在Microsoft SQL Sever 2005開發環境下，根據 設計需求完成建立，主要對象有客戶(Customer)，訂單(Order)， 代理人(Agent),機場(Airport)，航班(Flight)，其關系如圖 3所示。

2.3網站設計與實現

網站是在Visual Studio 2010集成開發環境下，采用 Visual C#中的ASP.NET Web應用程序進行開發設計，采用 ADO.NET的數據訪問技術來實現網站與數據庫數據的交互。

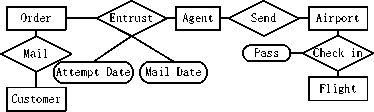

圖3數據庫對象關系

為保證系統軟件的靈活性，軟件核心與網頁應盡量分離。 航空物流管理系統主要使用者是物流客戶、代理人和機場， 網站主要功能有登陸、注冊、代理人管理和機場管理，(如圖 4所示)。網站首頁用于客戶查詢、用戶登陸及注冊，機場管 理員頁面可以查看所有通過自己機場的貨物信息，選擇是否 通過安檢，并對物品進行定位跟蹤管理，代理人管理員頁面 可以根據日期、客戶和訂單號查詢自己代理的貨物信息，并且 有添加客戶貨物信息的功能。

3系統測試

經過測試，系統能基本滿足設計要求。對錯誤信息的處 理方面，在網頁中用語言來提醒用戶該輸入何種信息，并在后 臺程序中規定信息的格式并在誤輸后彈岀提示信息直到輸入 正確，具有一定容錯能力。

4結語

本文提出了物聯網技術應用于航空物流管理系統，并通 過RFID讀寫器讀寫標簽信息，經過ZigBee無線網絡傳輸, 再通過RS232將數據傳輸?shù)椒掌鳎掌鳌?a href="/tags/數據庫" target="_blank">數據庫和航空 物流管理系統之間通過局域網進行數據交互，航空物流管理 網站通過網絡對夕卜發布的具體方法。同時提出對重要物品單獨 綁定ZigBee終端，實現更加精確的多方式定位追蹤，然后利 用網站技術進行顯示，從而實現對航空貨物進行可視化管理。
