引言

隨著物聯網技術的高速發展，其應用領域?qū)⒅鸩胶w包括物流、零售、制造業、醫療、消防、交通、軍事等在內的社會生活的各個方面。作為繼計算機、互聯網之后世界信息產業的第三次浪潮，物聯網將信息終端延伸和擴展到各種物品之間，與此同時也會產生比互聯網更為龐大的數據信息。這些數據無時無刻不在持續產生，形式多樣而且數量驚人。物聯網中的數據大體包括以下幾類：物品識別碼（即RFID標簽數據）、地址/標識符數據、物品基本信息、位置和環境數據、傳感器數據、履歷檔案數據、常用物理模型數據和設備的狀態及命令數據等?？偟脕?lái)說，物聯網數據普遍呈現出海量性、共享性、多樣性和不確定性等特點，并且包括結構化數據、半結構化數據、流數據、多維數據等多種形式叫這些數據構成了物聯網信息資源優勢的基礎，而實現這些數據的科學表示、高效操作、充分共享和實時交換，是物聯網充分發揮其作用的前提。

由于政府的高度重視，國內對于物聯網相關技術的研究起步較早，而且發展很快，技術研發水平當前也處于世界前列，研究熱度仍在持續升高。在數據研究領域，已經有諸多學者就物聯網數據的管理，存儲和表示等領域開展了卓有成效的研究，取得了很多有意義的成果。然而就目前來講，我國裝備領域在物聯網的研究還存在缺乏頂層設計，重視數據采集，忽略數據管理與挖掘，導致資源共享嚴重不足等諸多瓶頸因素。為了實現裝備各類信息資源的充分共享，必須加強信息共享平臺的頂層設計。通過對信息共享數據體系建設方案的研究，制定統一的數據交換與共享標準，建設統一的數據共享與交換平臺和統一的接口系統，才能有效地避免裝備基礎設施建設過程中的重復投資，消除“信息孤島”，從而有效實現整個裝備管理內部信息的高度共享和實時交換。

1數據體系架構

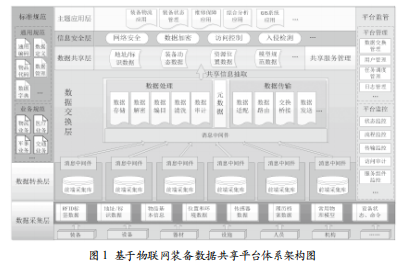

由于裝備數據體系結構龐大，各業務、模塊之間關系復雜,因此在針對其數據共享平臺進行設計過程中，在滿足數據交換共享和數據安全需求的前提下，應力求簡化，保證應用部署和維護的簡潔輕量。在這一思路的指導下，數據共享平臺體系可以分成數據采集層、數據轉換層、數據交換層、數據共享層、信息安全層和主題應用層等六個層次，其基本的數據體系架構如圖1所示。

數據采集層包含來自于物聯網應用領域的種類多樣的裝備業務數據，以及各類相關的資料數據，包括各種文本文件、二進制數據文件、XML文件等形式，經過采集終端，被集中存放到數據轉換層的前端采集庫中。

數據轉換層完成數據的標準化轉換以方便在整個大系統各業務之間實現信息交互。數據轉換層可以依托各種數據轉換技術，通過消息中間件，將數據轉換為業務應用所需的新格式。一種已有的數據轉換實現就是基于PML的交換數據格式，可以對交換數據的描述均采用PML格式來提高平臺的擴展性和開放性。

數據交換層的主要實現結構是信息中心（節點），負責收據的匯集、處理和傳輸功能。數據通過轉換層經消息中間件匯集到信息中心（節點）。信息中心（節點）主要實現數據信息的處理和傳輸功能。其中數據處理涉及的主要功能包括數據存儲、數據清洗、數據解密、數據編目和數據審計等，而數據傳輸實現數據的適配、數據路由、交換橋接和數據發送等功能。此外，信息中心還存儲各類數據相應的元數據。

數據共享層對數據中心（節點）的數據進行抽取，提取出可供共享的數據信息，并緩存至數據共享層的共享交換數據庫中。這些數據包括各類地址/標識數據，裝備動態數據，資源位置數據和模型規范數據等。同時，在共享交換層還設有共享服務管理模塊，主要為數據共享交換實現服務發布和管理等功能。

信息安全是基于物聯網技術裝備信息共享面臨的最嚴峻的問題，本框架在主題應用層和數據共享層之間設置了信息安全層，但整個數據共享平臺體系應該考慮信息安全問題的地方遠不止于此。信息安全層需要考慮的主要問題包括網絡安全、數據加密、訪問控制、入侵檢測等方面，每個方面都包含著眾多需要研究并解決的技術及應用難題。

主題應用層是整個數據體系最頂層，是整個物聯網應用技術發揮其巨大信息效能的核心。經過層層篩選和提取的共享信息，經過分門別類，提供給主題應用系統，為各類裝備業務用戶有針對性地提供其所需求的信息服務（包括裝備物流系統、狀態管理應用系統、維修保障應用系統、綜合分析應用系統、GIS系統等）。主題應用是全方位的，可以完全根據用戶需求進行定制和開發，為用戶提供查詢、瀏覽和統計等功能，從而真正實現信息的安全、便捷、可靠共享。

2關鍵技術

物聯網作為一個“無所不包”的巨系統，涉及的關鍵技術很多，包括基礎性關鍵技術RFID、數據存儲、處理與表示技術、信息安全技術等，本文探討的關鍵技術，僅僅局限于裝備數據共享平臺體系構建過程中涉及裝備數據交換的幾項關鍵技術，包括數據交換網絡結構、數據轉換技術、信息交換路由技術等。

2.1數據交換網絡結構

數據交換網絡通常采取兩種結構：星型交換網絡和網狀交換網絡。在星型交換網絡中，所有端節點都只與同一個中心節點相連接，通過中心實現數據交換；而在網絡交換結構中,數據可以在任意兩個節點之間直接交換。鑒于裝備數據量過于龐大，建立超大型數據中心節點不太現實，而由于數據傳輸、處理的要求，數據中心必不可少，將每個端節點都建成數據中心則成本太高。因此，一種可行的數據交換網絡是分層式混合型數據交換網絡。網絡建成端節點和數據中心兩級，端節點提供數據服務，數據中心承擔數據處理和分發任務。每一個數據中心組成星型子網絡,為其關聯的端節點分發數據；而數據中心則彼此相連，形成網狀交換網絡，數據中心彼此地為平等，共同依托云平臺，共享存儲和計算資源。數據網絡交換示意圖如圖2所示。這種結構的數據交換網絡，不僅組網方便，擴展性好，節約了建設成本，保證了數據交換的時效性，而且抗毀傷性能也非常好。

2.2數據轉換技術

由于物聯網數據來源廣泛，類型眾多，數據轉換技術作為實現數據交換的基礎，其對于物聯網數據共享的重要性不言而喻。理想的數據轉換技術并不直接作用于數據庫中存放的數據，而是在數據傳輸分發時,按照基于特定詞匯集的公共語言對數據進行格式化，從而實現可靠傳輸和翻譯。在當前技術條件下，歐美的EPC物聯網采用了基于PML的信息轉換技術。PML（PhysicalMarkupLanguage，物體標記語言）是在計算機網絡數據交換公共語言XML（eXtensibleMarkupLanguage，可擴展標示語言）的基礎上發展而來的用以描述物聯網中所有物品信息的公共語言。PML在包含兩個不同詞匯PLM核和Savant擴充的標準詞匯集的基礎上，定義了EPC物聯網中所有信息的傳輸方式,為物聯網網絡的信息存儲、交換提供了標準格式?；谖锫?lián)網技術裝備數據共享平臺建設，可以參照這種思路，設計出類似的共同語言，也可以直接采用PML，以提高物聯網的通用性。

2.3信息交換路由技術

由于單個數據中心的信息存儲和數據處理能力有限，在請求服務可能訪問多信息中心數據服務的情況下，數據共享平臺設計必須考慮信息交換路由問題。平臺應該創建通用代理服務，接收主題應用服務端傳輸來的PML消息并進行分析,然后根據消息內容配置訪問路由，進行基于業務規則的匹配,隨后根據不同的分配結果，將用戶的服務請求路由到不同數據中心的服務提供者。信息交換路由應能夠適用于點對點和一對多等不同路由情況，并能實現可視化路由配置，確保服務請求的數據信息靈活方便、高效準確地送達用戶。

3共享交換庫建設

基于物聯網技術裝備數據交換網絡的分層式混合型網絡結構，裝備數據共享平臺的多數功能都依托數據中心來實現,因此有必要對數據中心的共享交換數據庫設計進行探討。數據中心的共享交換庫應當至少包括元數據庫、基礎數據庫、業務數據庫、模型資料庫、輔助決策庫、主題數據庫和交換日志庫等七項子庫內容。

其中元數據庫用于存放系統元數據；基礎數據庫用于存放各類代碼信息、單位機構信息、公共資源信息、空間地理信息等基礎信息，以及標準數據應用字典信息，并且為各類業務所通用；業務數據庫包括業務信息和業務規則兩方面，業務信息指經過數據采集過程從前端數據采集庫抽取出來的重要業務信息，經過數據匯集、清洗和編目，規范完整地存儲在庫中,業務規則是指將各業務本身的標準流程、規范等信息抽取為一系列的規則并存放于庫中；模型資料庫包含各類公共資料和模型等通用信息資源；輔助決策庫采用數據挖掘技術，結合業務數據庫和基礎數據庫中的信息，開發出可以為數據使用人員提供統計分析、模式發掘、智能決策等服務的輔助決策服務產品；主題數據庫面向業務應用，以目錄形式存儲各主題業務經常使用的業務數據，以便于高效檢索和交換，同時保持?jǐn)?shù)據動態更新的一致性；交換日志庫用于存放數據交換過程中產生的交換日志，以便于平臺監管模塊或是人工對數據交換歷史進行查閱。

4標準規范建設

由于物聯網相關標準規范繁雜，世界各國所采用的標準規范也常常不一致，導致標準規范建設成為了物聯網建設過程中的一大難題。本節僅從數據共享需求角度簡要探討物聯網裝備數據共享平臺體系建設過程中涉及的標準規范建設的若干方面，以完整展現數據共享平臺的宏觀架構。

物聯網數據共享平臺體系建設涉及的標準規范包括：編碼代碼規范、數據項定義規范、數據采集規范、數據交換格式規范、數據管理使用規范和業務數據規范等。

編碼代碼規范包括單位、人員、裝備、設備、設施、器材、地理位置、通用屬性等的數字化名稱，即標識碼，明確其碼長、編碼方式及賦碼方法。

數據項定義規范包括基礎數據及各業務數據表涉及的數據項名稱、標識、層次結構、目錄代碼結構，以及通用數據應用字典的字典項及其標準編碼。

數據采集規范應當明確信息采集的數據項內容及含義、數據格式、采集準則、審核機制、采集手段、采集流程、匯集上報方式等。

數據交換格式規范明確使用的標準數據規范格式，包括與其相關的開發技術、數據存儲和管理模式，以及設計策略等。

數據管理使用規范包括數據在管理、運行、維護、使用過程中涉及的人與機構的任務職責、工作流程、管理規定、更新機制和使用規定等。

業務數據規范的制定以集成和統一各行業已有內部規范為主，在不影響數據交換使用的前提下盡量適應各業務原有標準，避免數據遷移困難。

5結語

基于物聯網技術裝備數據共享平臺體系建設的目的是為了充分發揮物聯網技術下裝備信息資源優勢，實現海量數據的合理組織、科學管理、快捷傳輸、充分共享和高效利用。本文面向物聯網裝備數據實際使用需求，基于數據中心和服務端節點兩層混合式網絡結構，構建了物聯網數據共享平臺。在此基礎上，進一步針對數據共享平臺體系建設過程中涉及的關鍵技術，共享交換庫建設，標準規范建設等問題作了初步探討，提出了一些初步意見，形成了一套相對完整的體系建設方案。文章提出的建設方案在主要功能點，都依托數據中心實現,而單個數據中心的信息存儲和處理能力有限，在面向大型物聯網應用時，還存在分布式存儲和計算的問題，因此基于云技術的物聯網數據存儲、處理和傳遞問題的解決方案，還需要后續做進一步探討。
