引言

航空產品插座類零件一般采用激光焊焊接,利用激光焊熱量集中的特點防止焊接熱量燒壞插座內部電子元件,影響產品性能。其材料均為奧氏體不銹鋼,焊接性能良好,焊縫無質量問題。其中電磁組件殼體材料為1Cr13馬氏體不銹鋼,在焊接插座時,經試驗焊接參數,降低激光焊的速度,焊縫均勻光滑,無外觀缺陷。但在外廠使用過程中出現插座脫落的情況,經觀察端口形貌為脆性斷裂,初步定位為裂紋擴展引起焊縫失效。領取工件按原工藝進行焊接試驗,未發現焊接缺陷,在激光焊1～2天后出現延遲裂紋。本文擬通過氬弧焊替代激光焊,試驗焊接工藝方案,利用焊接加熱來達到對焊縫預熱和緩冷的效果,控制焊縫冷卻速度,減少脆性相產生,改善焊縫性能,得到優良焊縫。

1裂紋機理分析

1.1材料焊接性分析

零件殼體材料為1Cr13,化學成分如表1所示。

1Cr13馬氏體不銹鋼焊縫和熱影響區焊后狀態為脆硬的馬氏體組織,另外1Cr13鋼的碳當量約為2.76%,因此其焊接性能差。因1Cr13馬氏體不銹鋼導熱性較碳鋼差,焊后殘余應力大,特別是焊縫含氫量較高時,在快速冷卻時極易產生冷裂紋。其焊接成分特點往往使其組織處于舍夫勒焊縫組織圖中的M和M＋F邊界區,在冷卻速度小于10℃/s時近縫區會出現粗大的鐵素體,塑性和韌性也顯著下降。所以,焊接冷卻速度的控制是一個難題。為得到合適的焊接接頭,往往需要焊前預熱200～250℃來防止冷裂紋產生,在焊后焊縫冷卻至150℃后加熱至650～750℃進行回火處理[3],降低焊縫和熱影響區的硬度,減少焊接殘余應力,改善其塑性和韌性。

綜上所述,1Cr13的焊接工藝性能差,必須采用合適的焊接參數,并對工件進行焊前預熱,焊后須進行熱處理,以保證焊縫質量。

1.2結構焊接性分析

如圖1所示,電磁組件殼體和插座的焊接接頭為鎖底對接,焊縫無坡口,采用不添加焊絲自熔焊接。焊縫在工件的轉接處,容易在該處產生應力集中,結構焊接性能差。

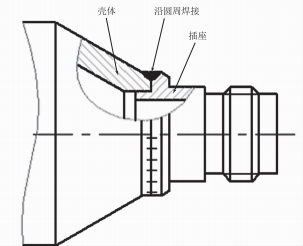

圖1  工件焊接接頭示意圖

1.3工藝焊接性分析

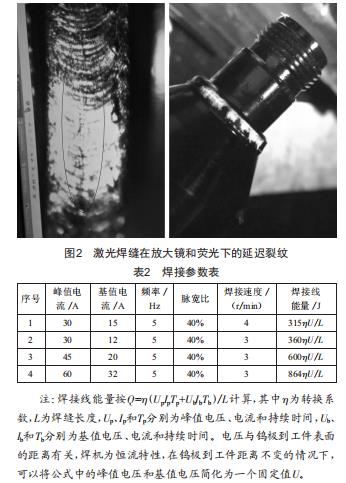

激光焊接的特點是焊接熱量集中,焊接變形小,焊接熱影響區小,焊縫的冷卻速度快。對于電磁組件來說,工件因內部的電子元器件無法進行焊前預熱和焊后緩冷處理,激光焊接后焊縫迅速冷卻,焊縫金屬析出大量脆硬的馬氏體組織,焊縫的塑性和韌性大幅度降低,冷裂紋傾向明顯增加。公司使用的激光焊設備為楚天YAG-400激光焊機,其功率不足,焊縫的熔深只有0.3～0.5mm,雖然激光焊的焊接應力小,但焊縫的整體承載強度小,在焊接應力的作用下產生延遲裂紋,如圖2所示。

2試驗方案

根據對焊縫延遲裂紋產生機理的分析,針對電磁組件零件特點,用氬弧焊代替激光焊接,選擇美國微熱Aws-200自動氬弧焊機,試驗不同的焊接參數,研究不同焊接參數對焊縫質量的影響,如表2所示,從而得到最佳焊接工藝。

在試驗過程中,用紫銅工裝保護插座,加快插座整體散熱速度,避免焊接熱量燒毀插座。同時,在焊接過程中用頂針壓緊工件,對焊縫施加一個壓力直至完全冷卻,消除一部分焊接拉應力,減少焊縫的裂紋傾向。

采用小電流的焊接參數進行試驗時,試驗結果如圖3和圖4所示,圖3和圖4分別對應1#和2#焊接參數,從圖3可以明顯看到在靠近殼體部分焊縫出現明顯的溝槽裂紋,而圖4未看到焊接裂紋缺陷,但殼體處的焊縫有咬邊缺陷且焊縫表面不光滑。比較1#和2#焊接參數可以發現,在降低焊接速度后焊縫質量有明顯改善,裂紋消失。分析認為焊接速度降低,焊縫的冷卻速度變緩,焊縫中脆硬的馬氏體組織析出減少,焊縫的塑性和韌性超過焊接應力產生裂紋的臨界值,未出現開裂情況。

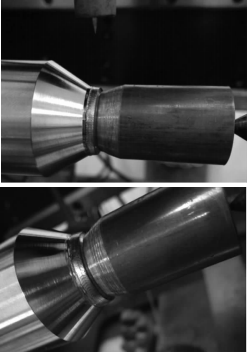

圖3  1#參數焊接效果

圖4  2#參數焊接效果

圖5是按3#參數進行焊接的電磁組件,從圖中可以看到,在焊接后焊縫中心位置有明顯的焊接裂紋缺陷且?guī)缀踟灤┱麄€焊縫。和1#與2#參數相比,3#參數焊接熱輸入更大,焊接應力超過焊縫強度的臨界值,焊縫在焊接過程中直接開裂。

圖5  3#參數焊接效果

圖6是按4#參數進行試驗的電磁組件,焊縫均勻光滑,無外觀缺陷。和1#、2#、3#焊接參數相比,4#焊接參數焊接的工件焊接應力更大,但未出現焊接裂紋缺陷。在用4#參數進行焊接時,焊接熱輸入高,焊接熱影響區大,整個工件的溫度升高到一個較高的值,相當于對焊縫起到緩冷作用,焊縫的脆性相析出減少,焊縫的強度明顯提升。

3結論

（1）控制焊接熱輸入和焊縫的冷卻速度是影響1Cr13馬氏體不銹鋼焊接質量的重要因素,降低焊縫冷卻速度有助于提高焊縫的塑性與韌性。

圖6  4#參數焊接效果

(2）使用氬弧焊焊接電磁組件,在沒有焊前預熱和焊后熱處理的情況下,通過控制焊接工藝可以加工出合格的產品。

(3）選擇峰值電流60A、基值電流32A、焊接速度3r/min、頻率5Hz、脈寬比40%的自動焊接參數焊接電磁組件,能夠得到優良的焊接接頭。
