引言

按照廣東中調發布的全面調度遙控操作指導的"安全第一、目標導向、試點先行、有序推進"四項原則,江門調控正逐步有序推進同期裝置軟壓板的校核及遙控功能,為接下來的全面遙控工作做好準備。

全面遙控的場景下,一次設備調度負責線路、主變、母線主要設備在運行與冷備用間狀態轉換的遙控操作,二次設備調控員負責保護、安自裝置的功能投退和定值區切換的遙控操作。在此場景下,調度遙控數量劇增,同期裝置的校驗與遙控尤為必要,如果位置不對應會直接影響開關合閘操作,給接下來的遙控操作增加不必要的檢查環節。

1調度端同期裝置校核功能現狀

1.1程序化操作同期裝置校核功能邏輯

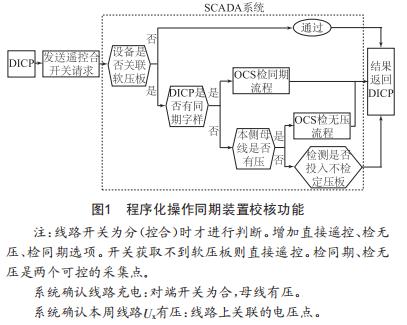

如圖1所示,目前程序化操作根據同期裝置軟壓板、操作票是否含有"同期"字樣、本側母線電壓、線路是否充電(對側開關位置、對側母線電壓)、本側U_x情況等多個方面進行校核。

按照上述流程圖的結果,可根據不同的判斷邏輯分別校驗"檢無壓""不檢定""檢同期"3個壓板狀態,最終返回結果并在OCS系統中彈窗顯示,如果壓板狀態不對應,系統將禁止操作。

1.2程序化操作同期裝置校核功能使用效果

同期裝置校核功能是針對開關控合時的一個校驗手段,以江門調控2020年操作書面為例,全年共執行操作20858項,其中檢無壓合開關1452項,檢同期合開關897項,不檢定合開關15項,三者共計2364項,占全年調度操作總數的11.33%。目前新建變電站已按照同期裝置非自適應標準進行建造,舊變電站也在按照此方向改造,所以按照50%的開關需要設置同期裝置功能來計算,全年此項功能可幫助調度員在1000多項操作中進行把關,極大地減少了操作前的檢查耗時。

1.3程序化操作同期裝置校核功能存在的問題

(1）目前同期裝置校核功能已具備線路開關遙控的判斷邏輯,但對于母聯開關操作未建立有效規則進行判別,在檢無壓、檢同期合母聯(分段）開關時,仍未能進行同期裝置校核。

(2）江門地區部分220kV及500kV變電站與外地市局聯絡,如與珠海聯絡的220kV國古線、與陽江聯絡的220kV凌孟線及500kV蝶孟甲線,而OCS系統無法獲取對側廠站的遙測數據,無法判知對側開關狀態及母線電壓,因此對于部分聯絡線路仍無法判別,在遙控開關時會出錯。

(3）同期裝置壓板的校核功能是由DICP程序化發送指令后,由OCS系統通過本身的邏輯進行校核,因此在調度員手動通過OCS遙控時也可以執行同樣的校驗規則,實現校核全場景覆蓋,尤其是事故處理等緊急情況,調度員不通過DICP系統出操作票,通過增加手動合開關時的校驗功能,可以有效提高異常處置效率。

(4）同期裝置校核功能完善后,仍需要調度員手動調整同期裝置壓板狀態,而OCS本身已經校驗過同期裝置的壓板位置是否對應,因此調整的步驟可以由OCS完成,即假如通過校驗同期裝置壓板未在對應位置,由OCS自動投入或退出相應壓板完成壓板的操作。

2同期裝置校核深度功能建設方案

2.1建立母聯（分段）開關同期裝置校核邏輯

母聯開關的同期裝置校核邏輯不同于線路開關,線路開關檢無壓時為本側有壓、線路無壓:檢同期時為本側有壓、線路有壓:不檢定時為本側無壓、線路無壓。

根據此方向,建立母聯開關的校核邏輯,同樣采取拓撲連接關系查找后進行對比判斷。首先選取開關的類型(母聯開關、線路開關）,如開關類型為線路開關則采取原有的邏輯,如開關類型為母聯開關時,按照下面的邏輯進行判斷:

(1）檢無壓:母聯開關兩側母線,一側有壓、一側無壓。

(2）檢同期:母聯開關兩側母線,兩側均有壓。

(3）不檢定:母聯開關兩側母線,兩側均無壓。

通過以上邏輯判斷即可將同期裝置校核功能覆蓋到日常所操作的所有母聯、線路開關上,避免了校核的遺漏。

2.2解決對側廠站無遙測數據導致相關開關操作時同期裝置校核出錯問題

如1.3中所述,本地市局的OCS系統無法獲取對側局外廠站的遙測數據,無法判知對側開關狀態及母線電壓,因此考慮將有關對側數據的判據進行調整。

通過現有邏輯可知,對側開關狀態及母線狀態是確保線路是否充電的中調依據,因此根據已有的數據量進行篩查后可用本側的線路電壓進行判斷。

具備同期裝置軟壓板遙控的廠站,其相關線路均有線路電壓Ux這個量測類型,理論上來講本側廠站的Ux應與對側廠站的Ux一致,線路Ux有數即可判斷為線路充電有壓。如線路Pp斷線所取的Ux為T,此時線路真實是有壓的,檢同期功能失效,但也應由調度員進行判斷干預,判斷是否可以繼續進行操作。

所以通過本站的線路電壓Ux進行綜合判斷,代替對側開關狀態與母線電壓的測量,可以很好地解決對側數據無法獲取的難題,也降低了整個邏輯因拓撲分析導致的判斷難度,減少出錯概率。

2.3調度員在OCS界面中的遙控無同期裝置校核邏輯

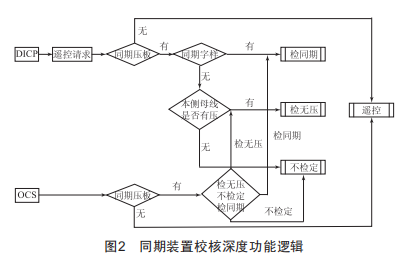

根據同期裝置校核的邏輯,檢無壓、不檢定、檢同期3個判斷邏輯為獨立的技術模塊,0DCP程序化操作的功能僅是根據操作指令發送"同期"字樣至OCS,再稍加判斷以確定該操作的目標壓板狀態。因此,可在調度員手動遙控時,進行前置彈框選擇,由調度員選擇經何種方式合閘,選擇后,再由系統經過對應的檢定邏輯模塊進行判斷即可解決此問題。如圖2所示,通過建立母聯開關的邏輯,采用線路電壓Ux這個量測類型取代原有的線路是否充電判斷邏輯,建立OCS界面遙控的規則,即可實現整套同期裝置校核功能深度研發與應用,全面覆蓋調度員的日常操作范圍。

3同期裝置校核深度功能邏輯預期成果及未來展望

3.1預期成果

通過對2I20年江門調控操作量的統計可知,母聯開關遙控合閘操作共366次,涉及局外廠站的開關遙控合閘10次。兩項類別占全部遙控開關合閘數目的165,極大程度上解決了同期裝置校核功能缺失的問題。

按2020年全年開關遙控合閘2364次,并以50%的廠站具備同期裝置軟壓板遙控需求(后續通過綜自改造、新站投運等該比例會更高）計算,全年此項功能可幫助調度員在1000多項操作中進行把關,平均每次調度員核對耗時2min,綜合下來全年可節省33h,大幅減少了調度員的操作時間與變電人員的等待時間。

3.2未來展望

1.3中提到,同期裝置校核功能完善后,仍需調度員手動調整同期裝置壓板狀態,后續將繼續深入挖掘同期裝置校核功能,系統檢測同期裝置壓板位置不正確后,由系統自動進行壓板投入,無關壓板進行退出操作,可徹底避免調度員的操作,無須花費心思關注同期裝置的壓板是否正確,按照上述1000多個開關的計算,壓板調整投退可再次節省66h,綜合起來全年節省100h左右,每條線路操作耗時也可縮短1I5,真正做到了智慧調度。

4結語

在主網設備的全面遙控模式下,對同期裝置校核功能的深入研發,無論是在時間成本上,還是人力成本上,都有巨大的收益。尤其是在主變、母線、二次設備均由調度員進行遙控操作后,調度員的操作數量更多,該環節的智能校驗可為操作提供良好的校核手段,有效減輕調度員的操作壓力,切實向打造"系統級操作中心"的定位邁進。
