我們是否因系統上出現意外的電壓尖峰或電流浪涌而擔心系統安全？電流浪涌和電壓尖峰可能是由系統上運行的軟件引起的。來自軟件的意外命令會使系統陷入無限循環，從而導致電源軌上出現電流浪涌或電壓尖峰，并可能損壞設備。

幸運的是，有多種選擇可以保存我們的系統或添加保護措施：

· 使用重置按鈕關閉系統。

· 拆下主電源。

· 添加監控電路以關閉電源。

所有這些選項都非常好，但價格昂貴，并且需要電路板上的額外電路。例如，復位按鈕在沒有外部觸發器按下按鈕或監控電路引起復位觸發的情況下是沒有用的。在沒有人為操作的情況下不會移除電源，并且添加外部電路來激活或停用系統會增加成本。

與其為監控電路支付額外費用，不如選擇一種電源，讓我們無需額外成本即可集成監控電路？如果我們優化系統以使其使用集成智能看門狗的方式運行，則此問題的解決方案可能非常簡單。

TPS65911、TPS80032或TPS65217等 PMIC允許我們使用集成看門狗，當出現意外電壓或看門狗定時器因意外軟件循環而未復位時，我們可以通過不同方式對其進行配置以關閉系統。看門狗具有由 I2C 選擇的周期性和中斷操作模式，然后將命令發送到 PMIC 寄存器。

TPS65911設備是一款集成電源管理IC（PMIC），采用98引腳0.65毫米間距BGA封裝。TPS65911設備專用于由一個鋰離子或鋰離子聚合物電池、3系列鎳氫電池或5伏輸入供電的應用，以及需要多個電源軌的應用。該設備提供三個降壓轉換器、一個用于支持大電流導軌的外部FET控制器、八個LDO，該設備設計為一個靈活的PMIC，用于支持不同的處理器和應用。
其中兩個降壓轉換器為雙處理器內核供電，并通過專用I2C接口支持動態電壓縮放，以實現最佳節能效果。第三個轉換器為系統中的I/O和內存供電。
該設備包括八個通用LDO穩壓器，可提供廣泛的電壓和電流能力。五個LDO調節器支持1至3.3 V的100 mV階躍，三個（LDO1、LDO2、LDO4）支持1.0至3.3 V的50 mV階躍。所有LDO調節器都可通過I2C接口完全控制。
除電源資源外，該設備還包含一個EPC，用于管理系統的電源順序要求和一個RTC。電源順序可通過EEPROM編程。

TPS80032設備是一種集成電源管理集成電路（PMIC），用于由可充電電池供電的應用。該設備為內存、處理器內核、I/O、輔助、LDO預調節等提供了五個可配置的降壓轉換器，其電流容量高達5.0 A。該設備還包含九個外部使用的LDO調節器，可由電池或預調節電源供電。通電/斷電控制器是可配置的，可支持任何通電/斷電順序（在OTP內存中編程）。RTC提供三個32 kHz時鐘輸出：秒、分、時、日、月和年信息；以及鬧鐘和定時器。TPS80032設備支持基于晶體振蕩器的32 kHz時鐘生成。
該設備通過USB接口集成了開關模式系統電源調節器。該設備包括來自USB和電池的電源路徑，具有即時啟動的補充模式，即使電池為空。電池開關使用外部低歐姆PMOS晶體管，在快速充電和使用電池工作時，允許最小串聯電阻。該器件也可以在沒有外部PMOS晶體管的情況下使用；然后，蓄電池始終與系統電源相連，開關模式調節器用于蓄電池充電。

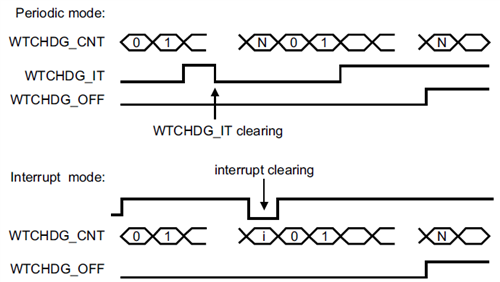

圖 1 顯示了 PMIC 中可用的不同中斷模式的示例。

圖 1：看門狗模式

在周期性操作模式下，會以 PMIC 的寄存器設置定義的定期周期生成中斷。如果在此期間未清除中斷，IC 將啟動看門狗關閉。當電源復位到 PMIC 時，看門狗中斷看門狗計數器重新初始化。

在中斷操作模式下，IC 在中斷設置為掛起時啟動看門狗計數器，在中斷清除時清除。如果在看門狗到期計時器結束之前未清除中斷，則設備將進入關閉模式并有助于防止系統過熱。默認情況下，使用最大看門狗時間段啟用周期性看門狗功能，該時間段也可配置為模式。一個簡單、明智的選擇可以幫助我們節省系統和時間。
