配網線路故障跳閘的有效信息辨別及應用
引言
在配網自動化技術迅猛發展的背景下,自動化開關的廣泛應用對線路故障隔離、停電范圍最小化等起著舉足輕重的作用。而正確、快速地獲取配網線路故障跳閘信息,對快速判斷故障類型、故障區域有著積極作用,有利于線路故障跳閘后實現快速復電。但目前配網運維人員普遍無法正確辨別故障跳閘的有效信息,故亟需對跳閘信息的有效性進行科學分析。
1故障跳閘的有效信息辨別
在配網自動化得到應用的前提下,故障跳閘分析的有效信息有基礎信息、主站"三遙"信息、終端裝置記錄等,它們是統一的整體,而每一個部分又有不同的優缺點,需要綜合運用來確保故障類型、故障區域的準確判別,從而有效指導線路故障后的快速復電工作。
1.1線路基礎信息
基礎信息為線路的主要配置情況,是故障跳閘分析的基礎,主要包括饋線單線圖、定值單、設備說明書等,其中饋線單線圖展示線路網架構架情況,定值單展示開關跳閘策略,設備說明書可以幫助人員熟悉設備特性。當故障跳閘發生后,這些基礎信息都要參與事故事件分析。
饋線單線圖,內容為出線上10KV電氣一次設備,描述單條饋線的設備網絡連線,它是電力運行人員計算和分析的重要平臺和基礎。10KV饋線設施主要有配變、斷路器、隔離開關、配電線路、避雷器等。饋線單線圖關注網絡的邏輯連線,適用于運行和調度人員的分析決策,對故障跳閘分析有很大的作用,可清晰體現線路網架結構和設備情況,對可能的故障類型、故障區域進行初步的判別。
定值單,是終端定值參數審批執行的載體,一般包括保護裝置廠家型號、CT變比、定值項參數等。繼電保護是對電力系統中發生的故障或異常情況進行檢測,從而發出報警信號,或直接將故障部分隔離、切除的一種重要措施。通過定值單,可以了解開關投入的保護種類(如過流、零序、電壓保護等)、參數設置情況,這是故障跳閘分析的原理基礎。
1.2主站"三遙"信息
"三遙"信息是指自動化終端通過通信技術與主站系統交互的信息,包括遙測、遙信、遙控。其中,遙測是終端的測量值,如電流量、電壓量等:遙信是設備狀態信息,是以動作或復歸事件反饋的SOE報文:遙控是指主站向終端發送改變設備狀態的命令。主站"三遙"信息是監控配電設備的重要手段,也是跳閘故障分析的重要依據,它可以幫助配電運維人員快速獲取故障信息,如開關變位信息、告警信號、遙測量的突變等,及時掌握設備異常情況,從而快速定位故障區域。它的缺點是高度依賴通信,當通信不穩定或中斷時,將無法完整收到終端的信息。
1.3終端裝置記錄
對故障分析有幫助的終端裝置信息包括錄波信息、定值參數、遙測量、開入量等。故障錄波信息反映了故障發生前后設備模擬量、狀態量的變化情況,可以直觀地分析故障情況:準確的定值參數設置是繼電保護準確動作的基礎:終端遙測量、開入量情況反映了設備運行的實時工況,可分析終端可能出現的異常,能更加有效地指導故障跳閘分析。由于配網開關的分布具有分散的特點,多數采用無線通信方式,存在不穩定的因素,且報文上送頻率和流量受限,主站接收信息可能不全,對故障的判別容易出現偏差,這時只能依賴自動化終端本身。其缺點是只能就地查看,耗費人力和時間。
2線路故障信息的應用
下面通過一起典型的故障跳閘事件,分析故障信息的有效應用情況,從而徹底消除設備運行安全隱患,確保供電可靠性。
2.1故障現象
2020-08-12T16:41,某供電局10KV筆架乙線環錦公用配電站601開關失電分閘,但在電源側復電后未啟動得電合閘功能:約54min后,經核查開關后側線路無異常后,試送電成功。
2.2有效信息收集
針對10KV筆架乙線環錦公用配電站601開關保護異常的情況,需要收集以下信息:
(1)饋線單線圖。查閱筆架乙線單線圖,10KV筆架乙線環錦公用配電站601開關為進線柜開關,前側為變電站開關,后側帶有5臺配變,分別為負荷開關控制。
(2)保護定值配置情況。根據定值單,獲得如下信息:保護裝置為長園深瑞PRS-3342AE,版本號為SV03.110,投入電壓時間型邏輯保護功能,退出常規保護,保留零序告警和過流告警功能。主要保護定值項如下:失電分閘時限3.5s,得電合閘時限42s,合閘確認(Y)時限5s,失電分閘投退1(投入),得電合閘投退1(投入),故障電流檢測投退0(退出)。
(3)廠家說明書資料。針對開關沒有得電合閘的情況,查閱了該廠家的《10KV真空斷路器成套設備技術使用說明書》,"電壓電流型/時間型得電充電好"為"得電合閘動作"的前提條件,而"開關兩側無壓""開關跳位"是"電壓電流型/時間型得電充電好"的必備條件。

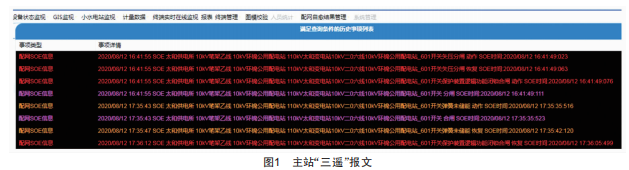

(4)主站"三遙"信息。查閱主站系統,開關故障跳閘前后的報文如圖1所示,環錦公用配電站601開關失壓保護動作,開關分閘,并啟動了邏輯功能閉鎖合閘:約54min后,開關由人工操作合閘。

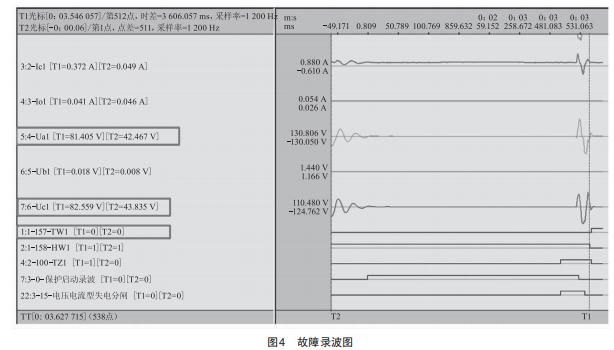

(5)終端裝置記錄?,F(xiàn)場對環錦公用配電站601開關保護終端進行檢查,并調取終端的SOE記錄、保護記錄、故障錄波記錄、定值參數設置等。查看裝置SOE記錄,如圖2所示,終端記錄與主站信息一致,但存在一個異常情況,即在裝置失電分閘之后,并無得電合閘充電好遙信(得電合閘允許)置1的記錄:查看裝置保護動作記錄,如圖3所示,當天16:41:49.023,電壓電流型失電分閘動作:利用廠家配套程序,調取裝置故障錄波圖,如圖4所示,環錦公用配電站601間隔雙側失電分閘啟動,3.5s后失電分閘動作,異常情況為該間隔出現短時兩側有壓,母線側Ua1=81.405V,Uc1=82.559V:經檢查終端定值參數,與定值單設置一致,排除定值設置問題。
圖2裝置SOE記錄
圖3裝置保護動作記錄
2.3過程分析
根據圖2、圖3,確認主站三遙"信息正確,并發現開關分閘后無得電合閘充電好遙信置1的記錄。核查圖4錄波記錄,環錦601開關間隔雙側失電分閘啟動,3.5s后失電分閘動作,與定值單設置值一致:母線PT在開關跳閘前出現短時的有壓(有壓值為70V),說明此時開關進線側PT可能已恢復得電狀態。結合前述說明書資料,推測在601開關跳閘后,線路側一直處于單側有壓狀態,故無法滿足得電合閘充電邏輯,進而導致本間隔裝置得電合閘動作無法執行。查閱變電站開關定值單,重合閘時間剛好為3.5s:查閱主站信息,變電站開關瞬時故障跳閘,重合閘動作成功。因此,判斷問題為該601開關失電分閘時限與前側重合閘時間相同,而601開關動作速度比變電站開關慢,這兩個因素造成601開關拒合。后對該系列裝置調整失電分閘時間,使之與前側電源重合閘時間不同。經一年的運行實踐表明,運行正常,驗證了分析結果的正確性,也論證了單線圖、定值單、廠家說明書資料、主站"三遙"信息、終端裝置記錄等信息的有效性。
3結語
在配網線路故障跳閘分析中,正確、快速獲取故障跳閘的有效信息,將幫助配電運維人員快速判斷故障類型、故障區域以實現故障的徹底解決。在配網自動化技術迅猛發展的背景下,故障跳閘分析的有效信息包括線路單線圖、定值單、說明書資料等基礎信息以及主站"三遙"信息、終端裝置記錄等,需要根據現場情況加以綜合分析利用,從而有效指導線路故障后的處理工作,達到提升供電可靠性的目的。
