1建立電壓中斷數學模型

本文針對電壓中斷波形進行Matlab仿真實驗,電壓中斷波形如圖1所示,電壓有效值、頻率以及采樣頻率與電壓驟降波形相同,電壓在t=0.3s發生中斷,于t=0.7s時恢復,持續時間為0.4s,數學模型如式(1）所示:

2利用4種小波基對信號進行分解與重構

分別利用Haar小波、Db4小波、Coif4小波和sym4小波對其進行處理,分解尺度為3,得到分解后的小波系數如圖2、圖3所示。

Haar小波在此次仿真中對該電壓中斷信號進行分解尺度為3的分解與重構時效果依舊不甚理想,而其余3種小波基函數能夠有效檢測出電壓驟斷的突變點。

3檢驗4種小波基的重構誤差及對故障點的定位情況

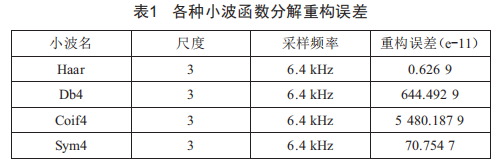

如表1所示,Haar小波重構誤差最小。表2中Db4小波、Coif4小波和sym4小波模極大值與模平均值之比均大于100,證明在該點發生了較為明顯的突變。但是利用Haar小波對該信號進行分解與重構時仍然不能夠?qū)﹄妷褐袛嗟钠鹗键c(diǎn)進行有效檢測。

4結語

本文利用4種小波基對暫態電能質量的電壓中斷擾動信號進行了仿真分析,可以發現,Haar小波作為最經典的、最基礎的小波函數,雖然其重構誤差最小,但在時域上并不連續,正則性很差,它作為基本小波性能不是特別好,不能定位故障的起始點,且故障恢復點的模極大值與模平均值比值較小,不能有效地對奇異點進行檢測。而Db4、Coif4和sym4三種小波基都可以對故障的起始點與恢復點進行定位且有較為明顯的模極大值,但是在定位精度上,Coif4和sym4小波基對故障起始點和恢復點定位都有10-3數量級的誤差,Db4小波基進行奇異點定位則完全沒有誤差,重構誤差也不特別大。因此,綜合考慮奇異點定位精度與重構誤差等因素,選擇Db4小波作為電能質量信號奇異點檢測的小波基函數是最為合理的。
