引言

局部放電起初不易發現,但隨著局部放電的發展,最終會引起絕緣故障,導致GIS事故的發生。因此,GIS的局部放電檢測及其應用研究對于獲取GIS絕緣狀態,確保GIS安全可靠運行具有重要意義。

為防止GIS事故發生,可采用多種檢測方法。一般局部放電檢測使用的方法包括:脈沖電流方法(實驗室方法)、光檢測方法(檢測光譜)、化學檢測方法(檢測放電產物)、超聲檢測方法(檢測放電產生的聲波)和超高頻方法(檢測放電產生的輻射信號)。

眾多檢測方法中,超高頻(UHF)方法由于具有能有效避免部分電磁干擾信號、可進行局放點定位等明顯優勢,在工程應用中被廣泛使用。

近年來,GIS超高頻局放在線監測系統運行實踐中,誤報警、漏報警的情況普遍存在,這涉及多方面原因。例如,監測系統靈敏度低,不能采集局放小信號:監測系統干擾辨識能力和抗干擾水平不能適應GIS設備運行環境的各類電磁干擾:放電類型識別不準確,不能區分外部干擾放電和內部真實放電。

文獻側重于局部放電的靈敏度提高方法,文獻比較了大脈沖電容檢測中的電脈沖方法,文獻針對檢測中模式識別方法,研究了定量判斷等方法。

研究中發現,各種類型的噪聲可以淹沒小的局放信號,因此必須進行去噪以提高檢測的靈敏度。

就近年的研究現狀來看,信號處理技術種類繁多,如裂譜分析、小波分析、神經網絡分析、聚類分析等等。其中小波分析憑借著具有時頻分析的特性,在去噪算法中有著優異的表現。

小波去噪的原理如下:對噪聲信號在所選的尺度下進行小波變換,然后提取出各個尺度所對應的系數,經過某種準則或方法,剔除掉與噪聲信號相對應的系數,保留其他系數,最后通過逆變換,還原出一組降噪信號,從而起到降噪的作用。在文獻的基礎上,本文著重研究小波去噪的閾值設計方法。

1小波分析

GIS運行環境存在各種干擾信號,按頻帶可分為窄帶干擾和寬帶干擾,按時域特征可分為脈沖干擾、連續干擾和白噪聲干擾。脈沖干擾持續時間短,其時域和頻域波形和局放信號波形相似。連續干擾,如GIS設備周圍的通信干擾,表現為離散或者周期性、幅值較平穩的沖擊函數,如手機信號,通常干擾在某一段固定的頻率范圍內。白噪聲是常見的隨機噪聲,可分布在任一頻率范圍內并與局放信號相疊加,嚴重情況下會導致局放信號失真或被淹沒,必須進行分離。

白噪聲屬于平穩信號,整體幅值穩定,方差小,不離散,且在整個時間域內通常保持不變。而非平穩信號則相反,其會在某一時刻內幅值突變,隨后恢復正常水平,自然界中大多是非平穩信號,局部放電信號也屬于這一類。

為了分離信號和干擾,我們通常采用傅里葉變換,但是它只能分析信號頻域特征,無法同時獲得時域特征,即無法獲知這些頻率發生在哪些時間點上。也就是說,無法對非平穩信號做準確的描述。后續研究表明加窗口的短時傅里葉變換可以做到,但是窗口大小確定,局限性很大。

對于信號來說,低頻段能夠表征信號的整體特征,高頻段能夠表征信號的突變特征,我們希望在低頻段上能夠有更高的分辨率,而在高頻段可以有較低的分辨率,對于這些,短時傅里葉變換無法做到,小波變換可以做到。

小波就是小區域、長度有限、均值為0的一個波形。選取一個基小波或者母小波(小波核),通過對其進行平移和伸縮等變換,可以構成嵌套的空間,再將信號投影到這些空間中,以觀察在不同子空間中的特性就是小波變換。小波變換的實質是計算原始信號與小波之間的局部相似程度,將一系列小波函數線性組合逼近原始信號。

小波變換公式如下:

式中,a>0,為尺度因子,對基本小波φ(l)函數做伸縮:T為位移因子,其值可正可負。

2小波變換降噪原理

小波變化的基礎是傅里葉變換,但它可以在多分辨率下對信號進行分解,提取信號時域和頻域下的特性。因此,小波變換具有很強的數據相關性。

對于一組夾雜著噪聲的信號,由于噪聲能量分布在整個小波域中,所以小波分解后,噪聲的變換系數小于信號的變換系數,即小波系數幅度較大的為我們關心的信號本體,而幅度較小的則為我們想要濾掉的噪聲。找到合適的數值作為閾值,當系數小于閾值時,認為主要是噪聲,系數可以減小到零:當系數大于閾值時,認為主要由信號引起,這是要保留的,從而實現信噪分離。

為了模擬降噪過程,這里我們描述一個最簡單的噪聲模型,即高斯白噪聲N(0,1),噪聲水平為1,對其做如下去噪處理:首先,通過小波分解信號(例如三層分解,并且分解處理如圖1所示),噪聲部分通常包括在CD1、CD2和CD3中,我們可以任選一個,通過設置閾值等形式處理小波系數。

對于閾值的選取,目前沒有統一的方法,大多數為先驗知識所確定,能夠剔除掉噪聲對應的小波系數即可。

在圖1中,噪聲信號CA1、CA2和CA3分別是分解的1~3層的低頻部分,CD1、CD2和CD3是分解的1~3的高頻部分。

若對上述信號進行二進小波變換,可得到小波變換系數:

選擇處理小波變換系數的閾值,有兩種常見的方法:硬閾值處理和軟閾值處理。硬閾值處理是將信號小波變換系數的絕對值與閾值進行比較,小于或等于閾值的小波系數變?yōu)榱?高于閾值的點保持不變。

由于硬閾值算法將小于閾值的所有小波系數設置為零,因此在小波域中發生突變,并且重構信號將產生局部抖動,在閾值處容易產生吉布斯效應,因此提出了一種軟閾值算法來優化問題。

軟閾值處理是將比較小波系數大于閾值的點改變?yōu)辄c(diǎn)和閾值之間的差,盡管解決了信號跳躍問題,但引入了固定偏差,這可能導致重建信號的失真。兩種處理方法表示如下:

硬閾值處理:

軟閾值處理:

在均方誤差意義上,硬閾值方法優于軟閾值方法,但是得到的估計信號產生額外的振蕩(由于該位置處的不連續),并且不具有與原始信號相同的平滑度。

這些分析表明,軟閾值通?？梢韵肼曅盘?hào),但它們也會失去信號的某些特性:雖然硬閾值保留了信號的特性,但缺乏平滑性。

具體應用方法應根據具體情況選擇。

3基于小波迭代優化的局部放電降噪算法

傳統的小波降噪算法是通過軟硬閾值來實現降噪的目的,有著一定的局限性,本文提出了一種基于迭代優化的算法實現閾值的逐級優化和動態調整。

以三層迭代優化為例,設初始閾值輸入、中間閾值、輸出閾值分別為n、g、m,輸入樣本總數為P,xpi表示第p樣本的第i輸入值,k億i表示輸入第i節點到中間第億節點的權值,wj億為中間第億節點到輸出第j節點的權值。則中間第億節點的輸出為:

式中,億=1,2,…,g。

輸出第j節點為:

式中,j=1,2,…,m。

f為標準的sigmoid函數:

f的導數滿足式(8):

則全局誤差函數為:

式中,Ep為第p樣本的誤差:lpj為理想輸出。

使用最陡梯度下降法,如等式(10)中那樣獲得中間閾值和輸出層閾值之間的權重校正量,并且輸入閾值和中間閾值之間的權重校正量由等式(11)表示。

式中

式中

具體迭代使用共輒梯度方向方法。基本原理是通過使用已知點處的梯度來構造一組共輒方向,并在該方向上搜索目標函數的極值。實現時,首先設置初始搜索方向:

然后確定新的搜索方向:

式中

最后可得權值調整方法:

式中,入為學習率,一般在0~1之間選取。

4仿真及分析

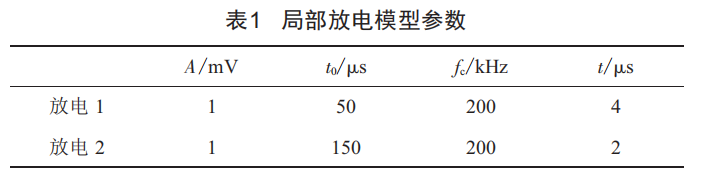

仿真工具使用Matlab,利用雙指數衰減和雙指數振蕩衰減模擬出一含有兩個局部放電脈沖的信號,雙指數衰減和雙指數振蕩衰減公式中的參數如表1所示。

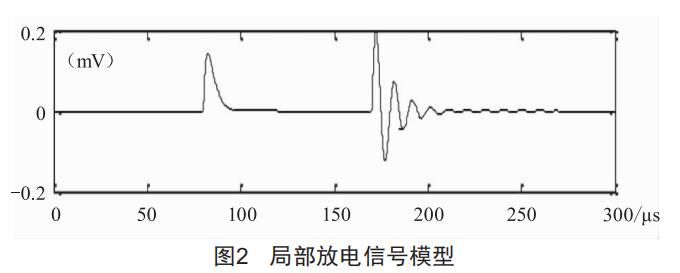

仿真的采樣頻率為4MHz,數據長度為8×104,仿真信號如圖2所示。

為了驗證本文提出的小波迭代優化降噪算法,小波基選用Morlet,取l2次的平均值作為實驗結果,使用歸一化誤差作為評價標準。

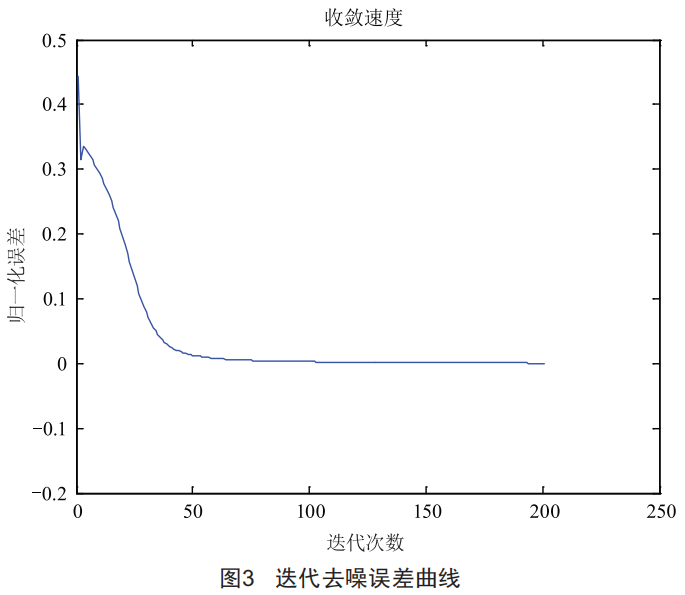

將所采集數據分成兩部分,其中第一部分的80組數據為訓練樣本,第二部分20組數據為測試樣本,基于Matlab對迭代優化算法進行了測試,如圖3所示。

圖3中橫坐標為迭代次數,縱坐標為歸一化誤差,由圖可以看出,基于迭代優化的小波去噪算法對于局部放電信號具有良好的去噪效果,一開始隨著迭代次數增加,噪聲誤差急速下降,在2l次迭代時取得最小值,隨后迭代次數繼續增加,性能不再有明顯的提升,由此可以看到本文所述方法確實可以改善降噪的性能。仿真數據表明,基于迭代優化的小波去噪算法明顯抑制了噪聲水平,并且保留了原有的放電特征。

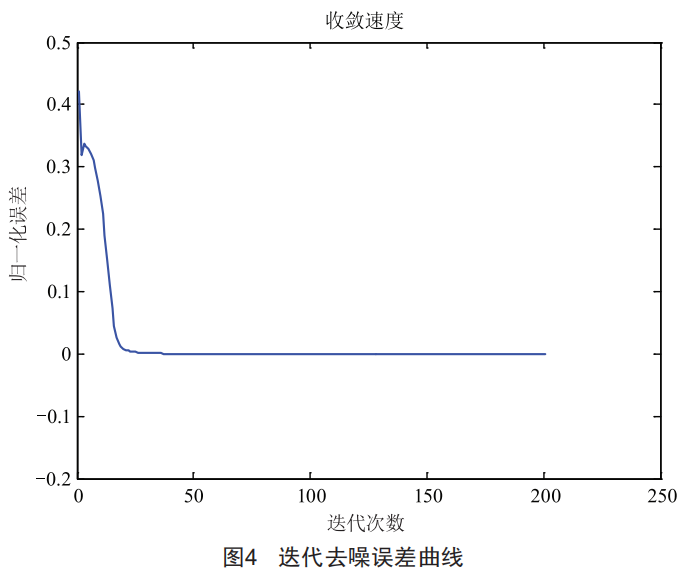

圖4是修改初始閾值后的迭代誤差曲線,從圖3、圖4對比可以得出,圖4的收斂速度增加了,但是收斂后的誤差性能接近。由此可以得出結論:合理范圍內不同的初始閾值會影響到收斂速度,但不會影響到去噪性能,證明該算法具有一定的穩健性。

仿真數據進一步表明,基于迭代優化的小波去噪算法,通過修改閾值可以提升收斂速度,并且不損失去噪性能,能夠有效地抑制局部放電信號的噪聲干擾,提高放電信號的檢測性能。

5結語

傳統的小波降噪算法是通過軟硬閾值來實現降噪的目的,有著一定的局限性,本文提出了一種基于迭代優化的算法實現閾值的逐級優化和動態調整。該去噪算法對局部放電信號具有良好的去噪效果,一開始隨著迭代次數的增加,噪聲誤差急速下降,在迭代過程中取得最小值后,迭代次數繼續增加,性能不再有明顯的提升。

基于迭代優化的小波去噪算法,通過修改閾值可以提升收斂速度,而且不會失去去噪性能,能夠有效地抑制局部放電信號的噪聲干擾,很好地保持放電信號的特性,提高放電信號的檢測性能。
