引言

北京大興國際機場能源需求巨大,作為一個占地超過27.3km2（4.1萬畝）的大型機場,新增負荷初期（2025年）預計為23萬kw,終期飽和負荷（約在2035到2050年間）預計將達到44萬kw。分布式發電系統已在大興機場多處投入使用,北京大興國際機場在機場貨運區、東跑道、公務機區三塊區域建設了分布式光伏發電系統,將一次性開發建成,年均發電量達610萬kwh,約占機場總能源使用的1%。在飛行區北一跑道鋪設的光伏系統,是國內首個民航系統跑道周邊的光伏系統。該系統開辟了機場光伏應用新天地,對未來民航領域進一步推進光伏系統建設和可再生能源應用的創新具有強有力的示范效應。

目前來看,電網與分布式發電的結合不僅可以降低投資費用、減少能耗,還可以提高電力系統的可靠性和靈活性。然而,大規模地將分布式電源滲透到配電網中,將會對已有配電網造成一定的沖擊,例如潮流分布與方向的改變、線損的改變、繼電保護配置的影響、短路容量增加、電能質量降低等。因此,研究含分布式電源的配電網的優化問題具有重要的實際意義,其可有效降低損耗,提高電能質量。

配電系統規劃的目的是基于負荷預測的結果和現有電力網絡的情況,在滿足負荷穩步增長和供電安全可靠的前提下使配電系統建設和運行費用最小。本文以確定的IEEE14節點算例為已知配電網規劃條件,在確定新增分布式電源個數,位置和單個容量均不確定的情況下,提出多項目標函數與限制條件,應用NSGA-p算法對分布式電源的位置和容量進行優化,并在獲得了ParetoFront的結果后通過引進權重系數的方法獲取最優解。

1l分布式發電的特性與應用

隨著分布式發電在智能電網的不斷發展,優化問題就變得尤為重要。對于分布式網絡的建設,通常會受到不同類型目標和限制因素的影響。例如,不同的分布式發電系統的容量與位置將會影響分布式網絡中母線電壓以及潮流的變化。此外,對于不同類型的分布式電源(DiStributedGeneratorS,DGS）,就環境與氣候而言,考慮到初始建設、運行以及維保費用,整個項目投資的總費用也不盡相同。

1.1不穩定性與非線性

分布式發電中的光伏發電和風力發電受到惡劣天氣和環境因素的影響,其波動對電網可靠性影響極大。由于天氣變化原因,一方面電氣元件發生故障的可能性增大:另一方面,輸出功率易受天氣、溫度等氣象條件的影響,這將給配電網的安全運行帶來很大的影響。

在線路損耗方面,對于任何節點,增大分布式發電(DiStributedGeneration,DG）的容量,損耗將會減小到一點然后再次上升,并且最終超過原始損耗,因此,不建議在電網中安裝超大容量的分布式電源[7]。此外,分布式電源并網將伴隨著一些不穩定情形的出現,比如電壓上升、故障電流出現或潮流變化[5-6]。例如,在接入分布式光伏(vhotoVoltaic,P8）發電以后,將會導致接入點發生過電壓的情況。與此同時,文獻[～]提出多種DG的接入會改變?cè)信潆娤到y(tǒng)的電壓分布情況,大大增加了配電網運行的不確定性。

DG優化通?？梢钥醋鍪菑?fù)合的整數非線性優化問題。對于不同的優化目標,最終的結果也會有所不同。DG規劃中加入越多的目標與限制因素,相關非線性特征也就越突出。文獻[7]就發現DG的容量與線路損耗的關系相對復雜且變化不成比例。

1.2分布式的電源類型與應用策劃

電力系統中常用的分布式電源有四種:只產生有功功率的光伏發電機(vhotoVoltaicgenerator,P8GS）、只提供無功功率的設備像同步調相機與靜止無功補償器、能產生有功功率并消耗無功功率的風電機組中的感應發電機和既能產生有功功率也能產生無功功率的同步發電機。通常DG根據容量不同可分為4類并不能超過最大技術限制:100～150Mw。

在分布式發電的規劃中,除了容量和位置的選擇外,范圍周期的選取也尤為重要,通常為5I20年。對于長期計劃而言,就投資成本、未來收益以及最不利情況下的發電量而言,就必須考慮最小化的預算、減小損耗和提升電能質量等問題。

2基于NSGA-Ⅱ算法的優化配置方案與仿真

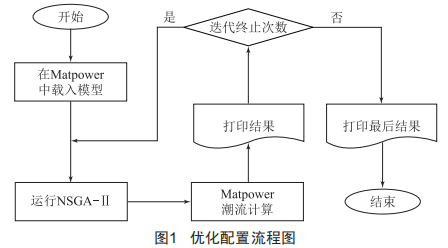

本文將利用NSGA-I優化算法以及Matvower加載潮流計算的方法來優化DG規劃選址與定容問題,通過設定多目標函數、限制條件,選取Pareto解集的最優解,通過引入懲罰因子以及權重策略的選取來獲得最優DG規劃配置,如圖1所示。

2.1目標函數

本文在分布式發電規劃案例分析中選取3個目標,第一個是減少分布式發電計劃的總投資(TotalcoSt）,在范圍周期內必須考慮投資費用及運行與維修費用:第二個是減少線路損耗(PowerloSS）,在此次DG規劃中,PVGS被選為DGS,因?yàn)镻VGS主要產生有功功率,所以有功功率損耗應重點考慮:第三個是減少電壓偏差(VoltageDeviation）,電壓偏差是衡量電網質量和安全性的重要指標,最小化電壓偏差可為全電網系統各節點提供穩定的電壓,從而改善DG的運行效率。

(1）最小投資/l:

式中,/l(x）為每小時的成本函數,是以年利率計算的DG總費用:NDG是DG節點數:CInvDG,i是DG在第i個節點的投資費用(S/Mw）:y是利率:7是范圍周期時間(20年）:PDG,i表示在第i個節點的DG容量(Mw）:Co&MDG,i是在第i個節點的DG運行和維護費用(S/Mwh）。

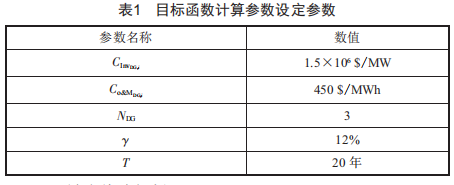

所有參數數值如表1所示。

(2）最小線路損耗/2:

式中,B代表了網絡的任意分支:(i,j）代表了由節點i與j組成的分支:vi和vj是兩個節點i與j的電壓大小:cij表示節點i與j組成的分支的電導:9ij表示i與j節點相位角9i與9j之差。

(3）最小電壓偏差/3:

式中,vi表示在第i節點的電壓大小:viSpec為第i節點的標稱電壓值,在運行Matpower中最優潮流命令后可以得到:vimax與vimin代表了第i節點最大和最小電壓值。

2.2限制條件

2.2.1等式限制

(1）潮流限制:

式中,Pi,0i分別代表注入到節點i的有功和無功功率:vi,vj分別表示節點電壓:cij,Bij分別為節點導納矩陣的實部與虛部。

(2）DG的設計與負載容量限制:

設計容量:

負載容量:

式中,PTDG為DG的總設計容量:PL,d代表第d條負載的容量:PTL表示總負載容量。

2.2.2不等式限制

(1）PV發電極限:

式中,PDG,i為DG在第i節點的有功功率:PPEQ \* jc3 \* hps10 \o\al(\s\up 3(EQ \* jc3 \* hps10 \o\al(\s\up 3(分別為有功功率的上限和下限。

(2）節電壓偏差極限:

式中,vi代表節點i的電壓:vimin與vimax為節點電壓的上限和下限。

(3）發熱極限:

式中,SEQ \* jc3 \* hps10 \o\al(\s\up 3(ax代表在節點i與j之間的電路上的視在功率的發熱限制。

(4）DG滲透率限制:

說到可靠性問題,在DG規劃中常考慮滲透極限。最大的滲透因子通常為25%,可知注入的DG容量不超過總負載容量的25%。

2.3懲罰因子的設定

在處理多種限制問題時,一些等式限制像潮流限制可以利用Matpower潮流計算在Matlab中解決。一些不等式限制像DGS容量和選定電力系統模型的節點序號則可以利用NSGS-A中的上限與下限處理。本文中引入的懲罰函數可以解決其余的不等式限制,包括電壓偏差限制、發熱極限和DG滲透率限制,這三個懲罰因子可以設為0.00l。三個不等式限制如下所示:

(1）電壓偏差限制:

(2）發熱極限:

(3）滲透極限:

三個懲罰因子被設為w1=w2=w3=0＋001,最終的目標函數如下:

2.4NSGA-Ⅱ算法仿真算例

2.4.1NSGS-A算法應用

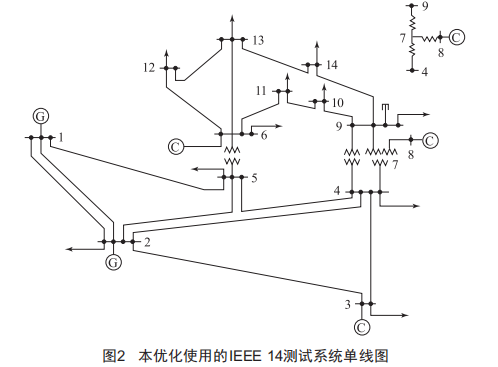

本文以IEEE14母線電力測試系統(圖2）對本文中提出的規劃模型進行優化。

本系統包括4臺發電機、11處負載以及20條分支,系統總有功負荷為259Mw。本文DG規劃有3臺PVGS加入IEEE14母線配電網模型,其目標函數如下:

步驟1:準備輸入數據,包括IEEE14母線案例模型、目標函數的電網數據和公式?；镜碾娋W(wǎng)參數可以在執行MatpowerloadcaSe結構中的"oPF"指令后獲得。

步驟2:利用Matlab產生初代人口P0,可看作為矩陣x,x為變量,x(1）、x(2）、x(3）代表了三個DGS的容量,x(4）、x(5）、x(6）表示相應的DGS的位置。因?yàn)镹SGS-Ⅱ算法運行需要整數,所以隨機矩陣x的值四舍五入為整數。

步驟3:加入明確個體P1,運行oPF并且評定3個目標函數。

步驟4:測試給定的限制,如果限制滿足則進行下一個步驟。

步驟5:通過運行錦標賽選擇、交叉和突變,產生后代O1。

步驟6:通過整合父母和后代人口,獲得兩倍大小Npo的中間人口R1=P1UO1。

步驟7:對于最后的中間人口執行非支配排序。

步驟8:通過增加最高排名前端的組群來獲得Npo大小的新人口P1′,直到人口規模達到Npo,基于擁擠距離對照,最后前端解被選取。

步驟9:產生新的人口并重復以上步驟直到達到最大代數,Pareto前端可以獲得。

步驟10:采用給出的引入權重系數的方法來獲取最優解。

2.4.2算法優化流程圖

整個算法優化流程圖如圖3所示。

3仿真結果與分析

在本文中,計劃方案是利用IEEE14母線模型,NSGS-Ⅱ方法由MatlabR2015a編程。優化結果以帕累托集表示,仿真結果分為兩部分,一部分為變量結果矩陣x,另一部分是終值矩陣fⅤal。以下將比較使用懲罰因子和未使用懲罰因子所獲得的結果圖像,重點分析使用懲罰因子而獲得的結果。

3.1NSGA-I仿真未加入懲罰因子

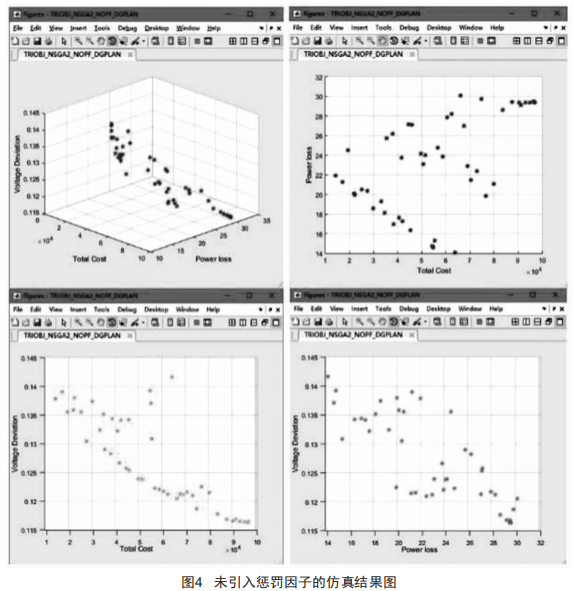

圖4為未使用懲罰因子的仿真結果圖,用于對照,并沒有給出相應結果?？梢詮膱D中看出,多重點已經被檢測,相應的數值已經被平均。

3.2NSGA-Ⅱ仿真加入懲罰因子

在此種情況下,將3個懲罰因子加入到了最后的目標方程中。

3＋2＋1NSGS-Ⅱ輸入變量x

隨機矩陣x的值四舍五入為整數后,成為輸入變量數值。3＋2＋2NSGS-Ⅱ最后結果(fⅤal）

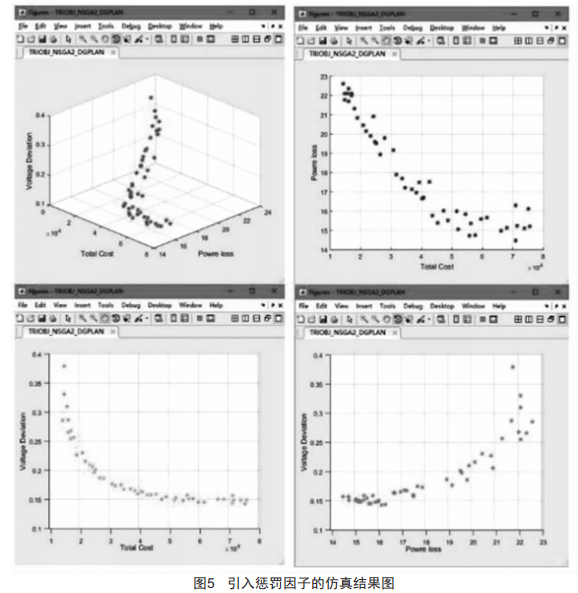

仿真最終結果(fⅤal）成像如圖5所示。

3.2.3NSGS-Ⅱ最終仿真圖像

可以從圖中看出,多重點已經被檢測,相應的數值已經被

平均。

3.3仿真結果對比與分析

對加入懲罰因子和未加入懲罰因子所獲得的圖像進行比較,可得以下結論:

(1）通過對含有總費用、損耗與電壓偏差的3D圖像的比較可以看出,當未引入懲罰因子時,3D空間圖中的點是高度離散的:當引入懲罰因子后,可以看出圖中的點近似于平滑曲線。

(2）通過對其他三種平面圖像的比較可以發現,當未引入懲罰因子時,圖中各點是高度離散的,很難根據點位判斷三個目標之間的兩兩關系:當引入懲罰因子后,可以輕松地判斷出圖中三個目標之間的相互影響。各點的軌跡越接近曲線,三個變量之間的關系也就越清晰?？梢詮膱D5看出,隨著總投資的增長,線路損耗和電壓偏差便會分別逐漸下降的負相關關系。除此之外,損耗與電壓偏差成正比關系,損耗上升,電壓偏差也不斷上升。

4權重策略

對于DG優化結果的分析,只靠帕累托前沿的優化解是不夠的,此時效用理論可以用來針對策劃者不同的偏好來決定最優解,此處將會用到價值函數。

4.1引入權重系數的原理

對于多目標優化問題,通常很難滿足不同決策者的要求,通常解決的方法是在不同目標之間進行協調和折衷,運用權重系數的多目標優化方法是解決此類問題最直接有效的途徑。本文中包含3個計劃目標:總投資CoSt、線路損耗PowerloSS和電壓偏差VD,價值函數如下所示:

運用基因算法優化工具箱。

4.2引入權重系數步驟

對NSGA-Ⅱ結果重新進行整理,挑選合適的數據。首先,從fⅤal中刪除重復的值。其次,放棄相同DG位置的情況。最后,50個結果變?yōu)榱?7個。

4.3權重策略基因算法優化與分析

使用基因優化工具箱,唯一的變量x表示新結果的行數,這里有4種仿真方案:

方案1:y1=y2=y3=1/3。

三個權重因數相同,表示策劃者對于3個目標定的權重是沒有要求的。

方案2:y1=06,y2=02,y3=0.2。

方案3:y1=02,y2=06,y3=0.2。

方案4:y1=02,y2=02,y3=06。

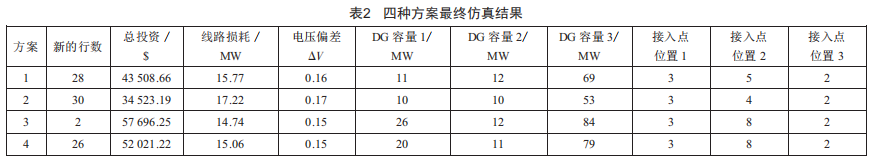

從方案2～4可以看出,設計者分別把總投資、線路損耗和電壓偏差作為主要的優化目標,經過NSGS-Ⅱ仿真算例,重新整理的4種方案最終仿真結果如表2所示。根據表2得到4種優化模式的系統運行情況和經濟效益的對比,可知面對設計者不同的偏好,最終的優化結果是不同的。針對未來滿足不同的決策者,在實際的DG規劃中,情況的選擇將會比本文中的情況更加復雜。

5結語

北京大興國際機場現階段的分布式發電項目主要是應用在航站樓停車樓、貨運區、公務機庫、能源中心及飛行區的太陽能光伏發電設施。分布式發電在大興國際機場的投運,在保障機場供能安全可靠的提前下,將實現環保、節能的社會效益與降低能源成本的經濟效益的有效統一,探索和開拓了機場未來的綠色能源新模式。

本文采用NSGS-A為基礎的多目標優化算法對加入分布式電源的IEEE14節點算例進行仿真計算分析,設置最小投資費用、最小線路損耗和最小電壓偏差這三個目標,基于各項限制條件以及權重策略的引用來優化選擇最優的分布式電源接入容量和位置。

從優化結果可以看出采用該方法可以對分布式電源接入電網進行綜合優化,不但可以針對不同決策者的偏好獲取DG最優的安裝位置與容量,同時還能有效降低損耗,改善供電電壓質量,降低投資成本。

本文的解析模型為分布式發電選址定容初始設計和多目標優化提供了一種分析方法,也為后續進行深入研究提供了參考依據。
