線充電對于每個人來說都不陌生。尤其是隨著蘋果、三星、小米、華為、OPPO、vivo等領先手機品牌進入無線市場，不少新手機都加入了無線充電功能。不過，除了消費電源領域，無線充電電源在其他領域也有很大的發展?jié)摿Γ喝玑t(yī)療健康、家用電器、機器人、AVG、無人機、電動汽車等。

與消費類電力市場不同，這些新興市場往往非常重視高瓦數無線充電技術的穩定性和安全性。隨著機器人、AVG等人工智能的進步，無線充電功能以其非外露電極的優勢逐漸獲得市場認可；非接觸式、不必要的精確對準；安全無泄漏充電；并節省維護和維修的人工成本。無線充電的發展前景剛剛好。

2.MICROCHIP推出300W無線充電模塊

近日MICROCHIP在其官網推出了300W中功率無線充電解決方案。作為全球領先的單片機和模擬半導體供應商，該解決方案的推出標志著MICROCHIP已經開始布局工業級無線充電技術。

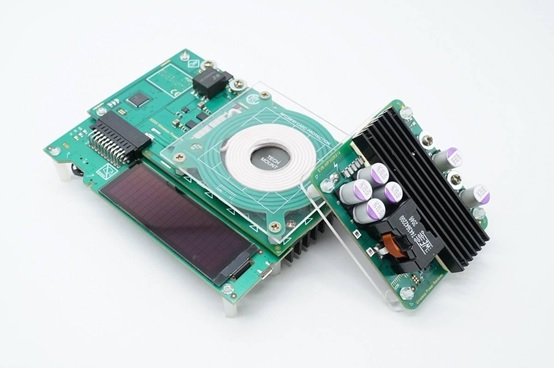

首先，讓我們簡單介紹一下發射器。本模塊由三塊PCB板組成：正面主PCB板左側裝有無線充電發射控制電路，右側為發射線圈。無線充電發射線圈周圍的NFC檢測線圈印刷在PCB板上；PCB板上安裝有OLED顯示屏，通過下方排針連接，連同其操作按鍵。

無線充電接收芯片采用Microchip WP300RX01，這是一款固定功能器件（FFD），設計用于執行無線電力發射和接收功能。該芯片與 WP300TX01 配對，可用作無線電力發射器。300W是使用數字控制器功能可以傳輸?shù)淖畲蠊β省?

如本文開頭所述，重載無線充電技術的應用場景很多，藍海戰略當然可以應用于市場。同時，與消費級無線充電相比，大功率無線充電方案的技術難度也更大，門檻也更高。此次拿到的這套300W無線充電模組是基于MICROCHIP全套主控芯片開發的，整套模組設計巧妙，做工精致。變送器自帶顯示屏，方便用戶調試。

該無線充電模塊的規格采用24V DC輸入/24V DC輸出。據我們了解，這款無線充電模塊還可以根據用戶的實際應用需求設置為12V DC輸入/12V DC輸出和36V DC輸入/36V DC輸出，以滿足不同產品應用的需求。

性能方面，除了300W大功率的亮點外，這款無線充電模塊還具備靈敏的FOD異物檢測和NFC功能，可以保證方案在量產時的安全性。根據我們簡單測試的結果，由于無線充電模塊的空載功耗在5-6W左右，在負載電流比較小時效率會略低；負載電流越大效率越高，實測150W負載效率可達90%左右。

同時，無線充電模塊能夠在150W負載功率下平穩運行。在不主動散熱的情況下，半小時內最高溫度約為87℃，接收端1小時內最高溫度約為90℃。這無疑是一個非常好的表現。

MICROCHIP針對大功率無線充電市場推出的這套完整解決方案，有望在未來讓機器人、AVG、無人機、電動汽車等產品提前進入無線充電時代。

2.Microchip發布全新Qi 1.3無線充電參考設計，加速汽車和消費Qi發射器開發

對于要在限定時間內推出經認證的Qi 1.3發射器的無線充電系統開發人員來說，Microchip三線圈Qi 1.3參考設計為產品開發提供了領先優勢。該參考設計將安全存儲子系統軟件與無線電源單片機（MCU）完全集成，是一個靈活的解決方案，能夠實現定制拓撲結構和異物檢測（FOD）。

作為為移動設備無線充電制定全球標準的無線充電聯盟（WPC）的正式成員，Microchip在最近發布的Qi 1.3規范起草過程中提供了專業意見。Qi 1.3是對Qi 1.2.4的重大升級，規定發射器和接收設備之間必須進行基于硬件的身份認證，以實現5W以上的功率傳輸。通過遵守新的認證標準，設計人員可以確保接收15W功率的手機接收的是經由Qi認證的發射器發出的信號，以確保安全。

Qi 1.3參考設計符合最近發布的Qi 1.3規范，包含快速開發Qi 1.3認證發射器所需的全部元素

Microchip 16位單片機業務部副總裁Joe Thomsen表示：“無線充電使消費者能夠簡單而方便地為設備充電，因此汽車和消費領域對這些系統的需求在不斷增加。Microchip的Qi 1.3參考設計、工具和服務支持能幫助工程師滿足快速發展的開發要求，并使新的Qi 1.3發射器設計易于認證，從而加快了產品上市時間，并簡化了終端產品的認證?！?

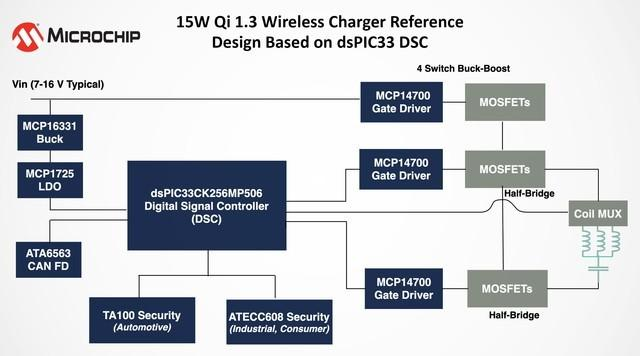

為了支持Qi 1.3無線充電解決方案，Microchip提供dsPIC33C系列器件來運行Qi應用軟件和ECC608/TA100安全存儲子系統。后者由Microchip作為WPC認證的制造證書授權機構提供。作為一個整體的系統解決方案，該參考設計還集成了MIC4605和MCP14700柵極驅動器、MCP16331和MCP1725穩壓器、MCP6C02電流檢測器件、ATA6563 CAN收發器和MCP9700溫度傳感器。
