引言

隨著現代網架工程規模的不斷擴大,網架結構日益復雜,調度員使用的系統越來越多,調度員的日常工作量也隨之增加。電網調度員正常擬寫調度操作指令票的依據是調度檢修申請書、電網運行方式變更單等。調度操作指令票從擬定到最終的執行有一套完整的操作流程及控制方法,可以有效保證電力調度的安全性。

但由于傳統調度業務操作不規范,調度操作監護制度難以落實到位,容易使調度員因誤判斷或誤調度而引起誤操作,將會給企業造成重大的經濟損失,給社會生產生活造成重大影響。

為解決傳統電網調度發令的弊端,已有一些研究者設計了調度網絡發令系統來提高調度工作人員的工作效率。文獻開發了具備精準提示功能的web終端與現場操作的APP軟件,便于相關的操作人員執行和操作調度命令,提高工作人員的工作效率:文獻提出了利用信息和網絡技術,建立電網調度的網絡發令系統,固化電網調度業務流程:以調度自動化EMs系統的拓?fù)湫畔榛A(chǔ),能根據調度操作任務要求,通過智能推理,自動開出調度操作票,具有良好的通用性和智能性。

本文設計了一種基于自動化安全區隔離交互的電網調度發令防誤控制方法,明確調度發令的各個環節,通過區與區之間的隔離交互,實現調度發令的正確操作,能夠避免調度員因誤判斷或誤調度而引起誤操作。

1電力二次系統的安全區劃分

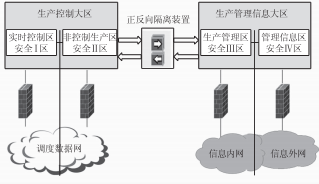

根據電力二次系統的特點、運行狀況和安全要求,整個二次系統分為安全Ⅰ區、安全Ⅱ區、安全Ⅲ區、安全Ⅳ區4個安全工作區,如圖1所示。

凡是實時監控系統或具有實時監控功能的系統,其監控功能部分均應屬于安全Ⅰ區。不具備控制功能的生產業務和批發交易業務系統,或者系統中不進行控制的部分均屬于安全Ⅱ區。安全Ⅲ區包括進行生產管理的系統,本安全區內的生產系統采取安全防護措施后可以提供web服務。安全Ⅳ區包括管理信息系統及辦公自動化系統等。

本文設計的基于自動化安全區隔離交互的電網調度發令防誤控制方法,主要分布在安全Ⅱ區和安全Ⅲ區。其中,安全Ⅱ區和安全Ⅲ區主要通過隔離裝置發送和接收數據。

圖1電網安全區劃分

2網絡發令

2.1網絡發令的含義

網絡發令是指通過調度數據專用網絡發布和回復調度指令,取代傳統的電話調度方式,實現電網調度和運行信息的在線實時交互和管理。

2.2網絡發令的優勢

網絡發令可以將傳統的調度命令轉換為數據形式的調度命令,便于調度工作人員之間通信,并且網絡發令可以生成工作記錄,保存歷史發令記錄,以便能夠隨時查看發令記錄。

網絡發令可以減少調度工作人員的工作量,通過可視化的流程,減少調度工作人員的錯誤,提高工作效率。

2.3網絡發令流程

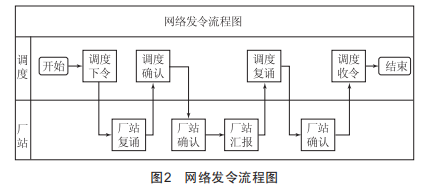

網絡發令流程圖如圖2所示,主要涉及兩個角色:調度和廠站。網絡發令由8個步驟組成,分別是:調度下令一廠站復誦一調度確認一廠站確認一廠站匯報一調度復誦一廠站確認一調度收令。首先,由調度端調度員下令給廠站,廠站端收到調度下發的指令后,對調度下發的指令進行復誦,復誦正確后回復指令給調度,調度端收到廠站復誦的指令并經過調度確認正確后,調度端將指令發給廠站端確認。廠站端收到調度指令后,對要執行操作的指令內容再次確認一遍,確保操作沒有問題。廠站端確認完成后,現場就可以執行網絡發令的指令內容了,當現場執行完成調度指令后,廠站端需要向調度端匯報剛剛操作的內容。調度端收到廠站端匯報內容后,再次復誦一遍調度指令內容并發給廠站端。廠站端收到調度復誦的調度指令并確認無誤后發給調度端,調度端收到廠站確認信息后進行調度收令操作。

3模塊介紹

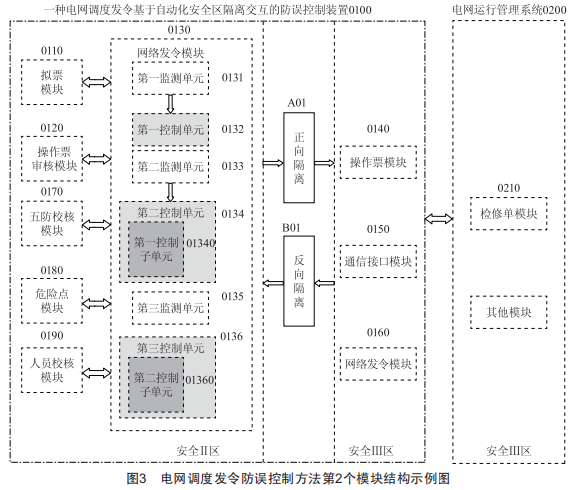

圖3是基于自動化安全區隔離交互的電網調度發令防誤控制方法第2個模塊結構示例圖。

第一監測單元監測所述調度指令是否可以執行。如果可以執行,則跳過第一控制單元:如果不可以執行,則提示五防校核存在的問題,終止下令操作。

第二監測單元監測基于自動化安全區隔離交互的電網調度發令防誤控制方法內的風險點內容。當?shù)诙O(jiān)測單元監測到存在風險時,第二控制單元控制所述安全Ⅱ區網絡發令模塊不可以發送調度指令:當?shù)诙O(jiān)測單元監測到不存在所述風險點內容時,控制所述安全Ⅱ區網絡發令模塊可以發送調度指令。

第三監測單元監測當前廠站端操作人員和受令人是否為同一個人。如果是同一個人,第三控制單元控制所述安全Ⅱ區網絡發令模塊可以發送調度指令:如果不是,控制所述安全Ⅱ區網絡發令模塊就不可以發送調度指令。

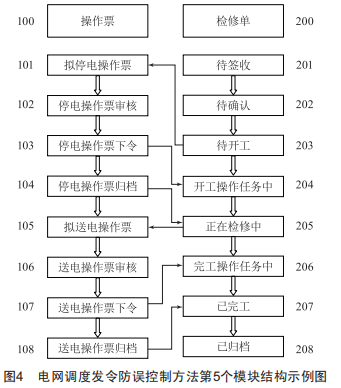

圖4是基于自動化安全區隔離交互的電網調度發令防誤控制方法第5個模塊結構示例圖,其內部主要由操作票和檢修單構成。一般一個檢修單會涉及兩個操作票,一個是停電操作票,另一個是送電操作票。檢修單通過運行管理系統走到調度執行節點,然后由調度員根據檢修單內容分別擬停電操作票及送電操作票。通過操作票關聯檢修單,實現操作票執行時,檢修單自動同步執行目標。

4具體實例分析

圖3作為基于自動化安全區隔離交互的電網調度發令防誤控制方法的具體樣例,其內部配置有操作票審核模塊、五防校核模塊、危險點模塊、人員校核模塊。其中,操作票審核模塊用于操作票審核完成后轉為可執行的調度指令。五防校核模塊用于實現網絡發令模塊下令前的五防校驗,防止出現誤操作。危險點模塊用于實現安全Ⅱ區網絡發令模塊下令前的危險點提醒,預防操作可能存在的風險。人員校核模塊用于在安全Ⅱ區網絡發令模塊下令前,核實廠站端操作人員和受令人是否為同一個人,防止他人誤操作等。

其安全Ⅱ區網絡發令模塊包括第一監測單元和第一控制單元。第一監測單元用于監測安全Ⅱ區網絡發令模塊的調度指令,進行五防校核。第一控制單元與安全Ⅱ區網絡發令模塊通信連接,第一監測單元監測所述調度指令是否可以執行,如果可以執行,則跳過第一控制單元:如果不可以執行,則提示五防校核存在的問題,終止下令操作。

安全Ⅱ區網絡發令模塊還包括第二監測單元和第二控制單元。第二監測單元用于監測基于自動化安全區隔離交互的電網調度發令防誤控制方法內的風險點內容。當監測到存在風險時,第二控制單元控制所述安全Ⅱ區網絡發令模塊不可以發送調度指令:當?shù)诙O(jiān)測單元監測到不存在所述風險點內容時,控制所述安全Ⅱ區網絡發令模塊可以發送調度指令。

安全Ⅱ網絡發令模塊還包括第三監測單元和第三控制單元。第三監測單元用于監測當前廠站端操作人員和受令人是否為同一個人:第三監測單元監測到廠站端操作人員和受令人為同一個人時,第三控制單元控制所述）安Ⅱ全網絡發令模塊可以發送調度指令:如果不是同一個人,第三控制單元控制所述）安Ⅱ全網絡發令模塊不可以發送調度指令。

圖4是基于自動化）安全隔離交互的電網調度發令防誤控制方法的又一具體樣例,其內部主要由操作票和檢修單構成。其中操作票主要由擬停電操作票、停電操作票審核、停電操作票下令、停電操作票歸檔、擬送電操作票、送電操作票審核、送電操作票下令、送電操作票歸檔組成。檢修單在調度執行節點主要由待簽收、待確認、待開工、開工操作任務中、正在檢修中、完工操作中、已完工、已歸檔組成。調度員在檢修單流轉到待開工時,擬一張停電操作票并關聯該檢修單,經過審核后,下令操作,調度下令后,檢修單流轉到開工操作任務中,該停電操作票歸檔后,檢修單就會流轉到正在檢修中。此時,調度員將擬一張送電操作票并關聯該檢修單,經過審核后下令,下令后檢修單流轉到完工操作任務中。操作票歸檔后,檢修單也將流轉到已完工,經調度確認后,檢修單歸檔。通過操作票和檢修單的關聯,隨著操作票的下令及歸檔,檢修單自動跟著流轉,減少了調度員頻繁切換不同模塊,跟進檢修單及操作票狀態流轉的工作量。同時,由于操作票和檢修單的關聯,操作票狀態變化會將相應的數據回填到檢修單里面,實現數據的自動填充,這樣調度員就不用再去檢修單模塊再次填寫檢修單停送電相關信息,避免檢修單數據重復填寫,從而實現對電網運行的防誤控制功能。

5結語

本文針對傳統電網調度發令存在的弊端,設計了一種基于自動化）安全隔離交互的電網調度發令防誤控制方法,減輕了調度工作人員的負擔,避免了調度工作人員因誤操作、誤判斷而引起的經濟損失,大大降低了電網運行風險,保障了電網的）安穩定運行。
