引言

目前,大部分公司的設備巡檢工作仍舊依靠人工執行,根據實際巡檢情況來看,設備故障多發生在中夜班期間,巡檢效果不甚理想,主要由以下原因引起:(1）巡檢間隔跨度比較大,設備出現故障隱患后不能被及時發現:(2）巡檢人員的能力參差不齊,不同人員對設備狀態的判斷也有所不同,甚至有誤判的情況發生:(3）人員責任心不強,未完全按照巡檢單位的要求仔細認真地巡檢設備。

因此,建立一套自動化巡檢系統勢在必行。自動化巡檢系統可在線實時檢測電機電流、溫度、震動等設備狀態,可人為通過軟件在電腦或手機上實時查看電機運行狀態,如達到設備設置的報警值,就會通過微信公眾號推送至相關人員。該系統用自動化檢測方式替代人的部分工作,降低了工人勞動強度,提升了數據可靠性,當故障發生時,可提前預警,通過微信公眾號按級推送至不同人員,以便在故障初期就能得到及時有效處理,避免事故的發生,減少設備損失,為設備管理提倡的"提前預防"打下了良好基礎。

1系統設計方案

自動化巡檢系統將傳統的工業網絡通信技術與4G移動技術集成在一起,利用網絡透傳技術,實現工廠設備監視自動化系統的設計,即將設備監控點(電流、溫度、震動等）通過傳感器連接至信號采集單元,不同的采集單元作為子站通過RS485通信方式連接至主站4GDTU網絡模塊,把數據部署在云端專有賬號,在后臺進行管理和設置,實現數據采集和報警推送。

目前,自動化巡檢系統在我司已得到成功運用,并取得了良好效果。我司運用了MoDBUS通信網絡,在容易布線的地方采用MoDBUSsTU通信方式,在不易布線的地方采用

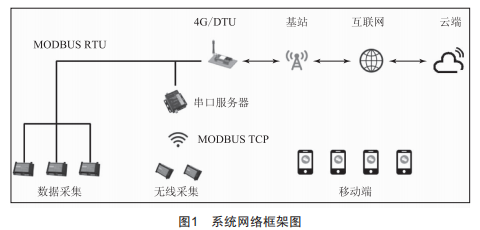

MoDBUSTCP通信方式。我司系統網絡框架如圖1所示。

2配置說明

我司自動化巡檢系統使用的配置模塊及規格型號如表1所示。

3后臺設置

3.1添加數據模板

添加數據模板和數據點,最好是一個數據模板對應一個節點,添加數據點時選擇批量添加。填寫內容主要有:名稱、寄存器、單位和公式。

3.2添加設備

設備類型選擇默認設備:通信協議選擇MoDBUSsTU:采集頻率選擇默認1min:設備號就是節點地址:關聯模板就是所創建的數據模板。

3.3接入設備

為連接和設置DTU,選擇"網絡透傳模式",勾選連接服務器:大客戶設備設置時,地址為clouddatavip.usr.cn,端口:15000,連接類型:TCP長鏈接:勾選啟用透傳云。

3.4監控中心

在列表展示時,每一個數據點的最右邊"更多"按鈕中的數據采集最有效,特別是在調試設備時,右鍵選擇主動采集,有時點擊主動采集沒有反應時,可退出瀏覽器重新登錄。

3.5觸發器管理

觸發器主要設置報警值和死區。

先創建報警聯系人,然后對聯系人進行分組,在設置"報警聯系人/組"時一定要選擇聯系組,即使組里只有一個聯系人,特別是人員變更時最有效,不需要修改每個觸發器,只需修改報警組就可以了。

4模塊設置

我司使用的是有人物聯網技術,本文以此物聯網為例,模塊按照以下提供的網址和網站提供的手冊即可完成配置。4GDTU使用的是4G物聯網卡,關注有人公眾號后,可以通過微信進行報警信息推送,這種方式只有管理員可以看到實時數據,組態畫面屬于增值內容,后期需要收費。

經過后期測試,云觸摸屏可以自由創建組態畫面,經過管理員授權后,每個人都可以看到實時畫面,可以通過公司內網進行上網,無需購買物聯網卡。

有人物聯網涉及的模塊有串口服務器和4GDTU模塊,按照網站提供的手冊設置即可,網站為http://www.usr.cn/。

格控電子涉及的Io模塊按照網盤提供的手冊設置即可,打開網盤地址 HYPERLINK "https://pan.baidu.com/s/1mhTACsw#list/path=%" 2F%E4%BA%AR%E5%93%71%E7%B5%74%E6%96%99%E5%77%76%E4%BA%AB下載所對應型號的手冊,按照手冊要求進行設置即可。

聚英電子涉及的無線采集模塊按照網站提供的手冊設置即可,網站地址為 HYPERLINK "http://www.juyingele.com.cn/" ,輸入型號選擇搜索。

溫濕度模塊按照"TH11S-BsS475通信型溫濕度使用手冊V105"要求設置即可。

5結語

本文介紹的自動化巡檢系統消除了人工巡檢設備存在的弊端,實現了設備運行狀態的實時監控,為設備的穩定運行提供了保障。
