引言

電容器組是變電站無功補償裝置中的重要設備,是調節電網電壓必不可少的設備,通常情況下,變電站均安裝有電容器組。隨著城鎮化改革的推進,土地價格越來越高,建設變電站用地征地越來越困難,新投運的變電站占地面積不斷受到壓縮,這就要求在設計變電站時由平面布局轉向立體布局。越來越多新投變電站將電容器組布局在建筑物內部或樓頂,但是變電站內并沒有配備電梯,電容器更換時,搬運重物的工作為現場檢修人員帶來了困擾,且存在一定的安全隱患。

1研究工作及研究內容

經過現場調研和分析,發現大部分維護人員對于電容器的搬運,都是采用人力雙人抬起的方式。這種方式要求配合的人員要有強大的力量,還要有一定的共同協調性,存在相當大的危險性。而且曾經發生過樓梯搬運過程中,人員脫手,導致電容器滑落的事件。

因此,本項目旨在研制一種工具,用于提高搬抬電容器的方便性和安全性,提升更換電容器工作的效率,保障該項工作能夠更有效率、更安全地實施。

2技術關鍵及技術方案

2.1技術研究方案

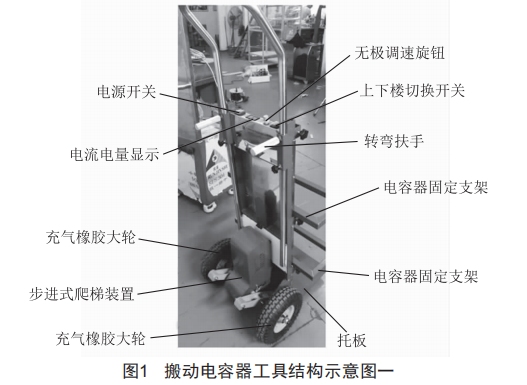

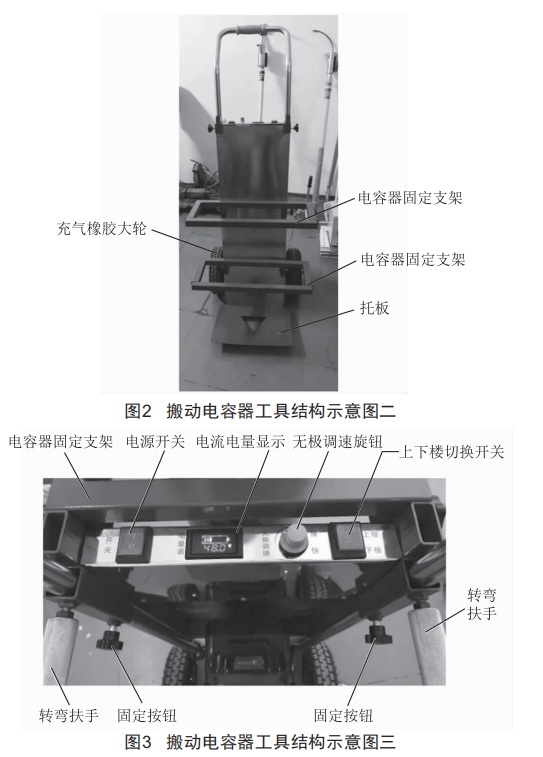

如圖1～圖3所示,本文所提供的搬動電容器的工具主要包括啟動按鈕、無極調速旋鈕、上下樓切換開關、控制總開關、固定按鈕、超強無刷動力電機、步進式爬梯裝置、充氣橡膠大輪、電容器固定支架和托板。

具體而言,使用該工具上樓時,上樓過程中,將電容器裝在該工具的托板上并用電容器固定支架進行固定,其中,電容器固定支架包括上支架和下支架,均為方框結構,可以打開和封閉,以便將電容器安裝于托板上。固定之后,必須先關閉扶手上的啟停開關,再打開控制箱上的電源開關,將上下樓開關切換到所需要的位置,將搬運工具推(拉)到臺階,將車輪貼在樓梯垂直面的邊緣處,然后找準電容器中心,將輪胎卡住第一個臺階,向下壓住扶手,按住啟停開關,此時機器開始運行,爬樓支撐臂會將搬運工具送至第二個臺階。在這期間,牢牢握住扶手進行電容器搬運動作,當爬上第二個臺階后,扶好工具跟著工具行走,之后每上一個臺階均如此操作,直到運送到目標樓層,關閉啟停開關,并將上下樓切換開關切換到停止?fàn)顟B(tài),長時間不用時應關閉總電源開關,避免誤碰及不必要的電能浪費。操作搬運工具上樓過程中,操作者的身體應盡量保持直立,上半身微向前傾,下壓搬運工具的手臂應保持垂直向下,以便在下壓過程中用力。下樓時,打開電源開關,把上下樓開關切換到下樓模式,下樓操作可以參照上樓操作,此處不再贅述。

2.2技術創新點

(1）采用平地行走和爬樓輪兩套裝置的設計,操作使用方便,能夠提高電容器搬運工作效率。(2）控制系統實現了爬樓速度無級可變的功能,操作人員可以按照實際使用情況調整上下樓速度,方便、靈活。(3）接插件全部采用模塊化插接,具有連接牢固可靠、承載能力大、拆卸方便等優點。(4）本文所述搬動電容器工具具有軟啟動功能,從轉速0加速到設定的轉速,需要1s以上的時間,起步十分平穩,能夠充分緩解設備啟動時的沖擊力,較大程度地降低操作人員的勞動強度。(5）本文所述搬動電容器工具具有斷電制動功能,斷開扶手上的啟停開關后,電機立即制動。(6）具有電量顯示功能,可直觀地顯示電池當前電量的使用情況。(7）采用超大容量工業級鋰電池,提供了充足的續航時間。(8）控制箱與電源箱分離式設計,可快速拆卸、更換備用電源箱。

3成果效益

3.1主要技術經濟指標

本課題研究的新型搬動電容器工具,是充分考慮電容器安裝高度和外形結構,結合電容器組安裝形式制作而成的,達到了省時省力的效果。工具底座可固定在架構上,起到支撐整個工具的作用。采用杠桿及吊裝原理設計了合理的抬升結構,實現電容器搬抬時的省力與穩定,同時加裝保護結構,能夠在電容器搬抬過程中,避免重心不平衡發生傾斜、翻側,從而砸傷工作人員和設備,降低了作業風險。

3.2社會綜合效益

通過本課題研制工具的應用,實現電容器的搬抬更換過程,有效地節約了人力、時間,降低了風險,提高了工作效率,同時解放了人手,在實踐工作中是具有積極工作意義的,也可以在應用過程中充分體現時間效益,能為企業和社會創造更大的效益。工具易于操作,具有很好的推廣性。

4結語

電容器更換是電網企業普遍開展的工作,人工搬抬的方式安全隱患大,需要工作人員多,效率低下。本搬抬工具屬于可拆卸設備,現場組裝方便,配備使用說明書,并編寫了相關的作業指導書,工作人員經過簡單培訓后即可使用。該搬抬工具可以推廣應用至同類需要搬抬設備的工作中。本工具成本低,安裝方便,靈活性高,應用前景良好,可在各相關檢修專業推廣使用:且操作方法方便,使用方便,安全可靠,可大大提高檢修人員的工作效率。
