引言

我國煤礦井下的低壓電網大部分位于采區,所處工作環境惡劣,也是工作人員和生產設備相對比較集中的地方。煤礦井下的工作環境特殊,發生漏電與人身觸電事故的概率遠比一般地面作業場所高[1]。煤礦井下環境潮濕,運行中的電氣設備及其供電電纜,特別是工作面的電纜被砸、被擠壓的概率較大,容易因絕緣損壞而發生漏電現象,造成單相接地、相間短路、電氣火災及其他危害礦井安全的事故。

1煤礦井下配電網架構

煤礦井下的配電網大多采用一臺總開關下設多臺分開關的供電結構,某臺分開關負荷側線路發生漏電后,必須斷開漏電支路開關,切除漏電負荷。當本支路漏電保護出問題發生拒動情況時,必須越級斷開總開關電源。目前煤礦井下傳統的低壓饋電開關的漏電保護和后備保護性能極不穩定,容易出現誤動、拒動情況,而后備保護常采用固定延時方式,不能切實保障人身安全。

2集中式選擇性漏電保護裝置整體架構

集中式選擇性漏電保護裝置將目前井下各臺饋電開關獨立的漏電保護集中起來,建立一個集中管理平臺,可以更準確地判斷故障類型和精確定位故障點,合理地進行選擇性漏電保護和后備保護,有效降低因停電造成的損失。

本裝置由容性電流補償裝置、零序電流采集模塊、零序電壓采集模塊、后備保護算法、選擇性漏電保護算法、液晶顯示、聲光報警等部分組成。其中,容性電流補償裝置用以補償漏電電流中的容性電流分量。對于中性點不接地系統,單相接地故障電流的大小主要由電網分布電容決定,因此通過容性電流補償裝置能有效降低漏電電流,避免漏電電流過大引起的安全隱患。零序電流采集模塊將各個分支開關的零序電流信號全部采入裝置內部,進行集中判斷管理。零序電壓采集模塊通過微型電抗器采集電網零序電壓,作為選擇性漏電保護的判斷依據。后備保護模塊不再依靠單純的時間級差,而是通過集中式綜合保護,保證在分開關拒動情況下也能快速斷開總開關,保護人員和設備安全。

3零序功率方向原理分析

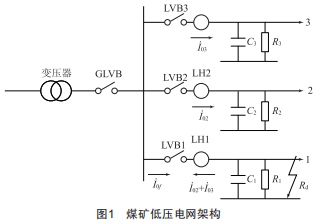

我國煤礦井下低壓電網大多采用中性點絕緣方式,常見低壓電網架構如圖1所示（為簡化起見,分支線路數取3路）。圖1中GLVB為總開關,LVB為各分支開關,C、R為各支路等效絕緣電阻和等效對地電容,LHi（i=1,2,3）為零序電流互感器。

當支路1發生單相漏電故障時,設零序電壓為Uo,漏電電阻為Rd,1ao/為故障線路的零序電流。由基爾霍夫第一定律可知,3個支路零序電流矢量和為0。當R=c,即線路絕緣電阻無限大時,故障相零序電流為:

在忽略零序電流互感器和零序電壓互感器的角誤差情況下,非故障線路的零序電流1a'02和1a'03超前于零序電壓Ua090o,而故障線路的零序電流1a'0/則滯后于零序電壓Ua090o。如果絕緣阻抗R不是無窮大,實際線路中的零序電流便不再超前零序電壓90o,至于超前多少,應根據電網的絕緣阻抗和分布電容而定。

因此,可以通過對比各支路零序電流相位關系以及零序電流與零序電壓相位關系來區分故障支路與非故障支路,從而實現漏電保護的橫向選擇,一般稱之為零序功率方向保護。

4硬件電路設計

本裝置模擬量采集包括零序電流和零序電壓,硬件部分將獲得的交流電壓信號經二階低通濾波電路和電壓跟隨器進入AD采樣芯片。

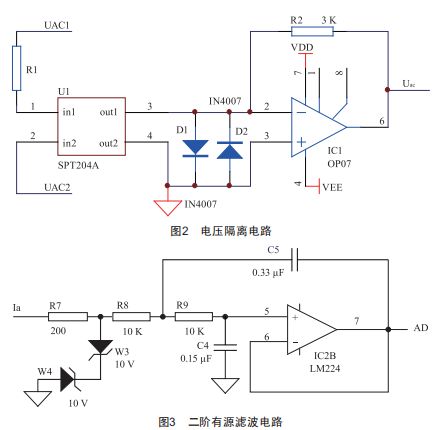

（1）為避免一次高壓信號引起裝置工作異常,需將電壓、電流信號經微型PT、CT隔離后送入信號處理電路,電壓隔離電路（圖2）中元器件參數由輸入的電壓、電流信號而定。

（2）隔離后的輸入信號采用二階有源濾波方式,濾波后送入采樣保持器和AD采樣芯片,二階有源濾波電路及參數選擇如圖3所示。

5軟件流程設計

該裝置漏電保護軟件流程邏輯如下:

(1）通過直流附加法判斷配電網對地絕緣程度,絕緣電阻低于標準值則啟動漏電處理程序。

(2）定時采集各個支路零序電流信號,通過集中式零序功率方向原理判斷漏電支路,選擇漏電支路跳閘:若分開關故障拒動,則啟動總開關后備保護跳閘。

(3）若零序功率方向未發現異常支路,則判斷故障類型為三相對稱性漏電或總分開關間電纜漏電,并進一步區分處理。

6結語

本文介紹了一種基于零序功率方向原理的煤礦用新型集中式選擇性漏電保護裝置,在分析了煤礦井下低壓配電網架構的基礎上,著重闡述了該裝置漏電保護原理、漏電判斷流程和邏輯。該裝置能自動區分三相對稱性漏電、不同位置的單相接地漏電等不同的接地形式,大大縮短了故障停電時間和停電范圍,提高了礦井低壓配電網的可靠性和安全性。
