引言

爪極發電機由于制造簡單、成本低被廣泛應用于汽車、航空等領域。傳統的電勵磁爪極發電機效率低,體積大?；旌蟿畲攀窃谠须姍C(jī)的基礎上稍作改動,加上永磁體勵磁,可以提高電機效率,同時保持原有電機控制系統不變。通過分析電勵磁爪極電機可知,電機爪之間沒有任何物體,容易出現極間漏磁,因此可以在爪極之間放置一個永磁體以減少極間漏磁,同時還可以增加主磁通。爪極間的永磁體充磁方向與兩個爪的極性相反,可以引導轉子磁通盡可能通過定子形成回路,減少漏磁的同時提高電機效率。通過極間放置永磁體,電機效率可以提升20%,相同的驅動轉矩可以發出更多的電能。采用混合勵磁不僅提高了電機效率,在一定程度上降低了損耗,還可以解決電機發熱問題。

本文通過分析不同結構的混合勵磁爪極發電機,結合電機的輸出指標要求,設計了一臺12極36槽的混合勵磁爪極發電機。

1混合勵磁爪極發電機設計

1.1混合勵磁方式的選擇

爪極發電極的混合勵磁分為串聯和并聯兩種不同的勵磁方式。

并勵式混合勵磁將永磁體置于爪極之間,電勵磁磁路與永磁體磁路是并聯關系,電機在不增大勵磁電流的情況下增大了氣隙磁密,提高了電機的效率:同時通過調節勵磁電流可調節氣隙磁場,故該混合勵磁方式的發電機同時具有永磁發電機的高效率和電勵磁發電機電壓可調節的特點。

串聯式混合勵磁在轉子輒部添加一塊永磁體,電勵磁磁路與永磁體磁路是串聯關系。由于永磁體勵磁與電勵磁是串聯關系,當發電機轉速過高時,需要很大的反向電勵磁電流才能使電機的輸出電壓保持在調節范圍內,同時過大的勵磁電流會導致永磁體的不可逆失磁。

綜上,本爪極發電機選用并勵式混合勵磁方式。

1.2電樞繞組端部連接方式的選擇

電樞繞組端部連接分為星接和角接兩種方式。星形接法是將各相繞組的一端接在一點,另一端作引出線,分別作為三個相線,其線電壓大約是相電壓的1.732倍,線電流等于相電流:角形接法是將各繞組首尾依次相連,將每個連接點引出線作為三個相線,其線電壓等于相電壓,線電流大約是相電流的1.732倍。

由電機學原理可知,三相交流發電機的星接與角接各有優勢。星接繞組優勢是當三相繞組沒有對稱時(實際生產繞組不可能絕對對稱),不會在繞組內形成環流,可減少發熱,提升效率:角接繞組優勢是電樞繞組的相電流會減小,當電機額定電流大時可采用角接方式。

綜上,根據爪極發電機額定電流大的特點,電樞繞組選用角接方式。

2仿真分析

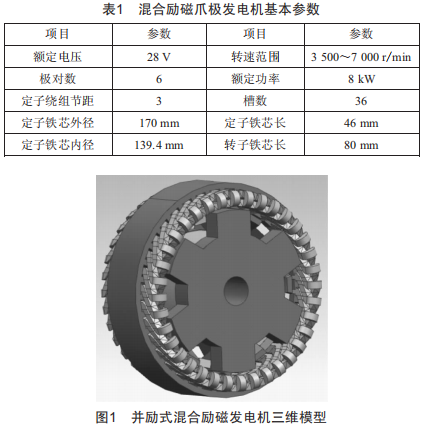

混合勵磁爪極電機轉子的特殊結構使其磁場分布較復雜,有明顯的三維特性。采用傳統的等效磁路方法很難完全反映電機實際運行情況。而三維有限元方法的計算準確度比較高,適用于三維磁場。本文所設計的混合勵磁爪極發電機的基本參數如表1所示,使用UG建立電機的三維模型,如圖1所示。

對轉速為3500r/min時的電機負載特性進行仿真,在額定直流側電阻負載情況下直流電壓為28.8V,直流電流為296.8A,滿足設計要求。轉子和定子的負載磁密除爪部和齒部局部磁密飽和外,其余部分磁密均處于材料磁化曲線的線性區,沒有出現磁路飽和現象。

3實驗驗證

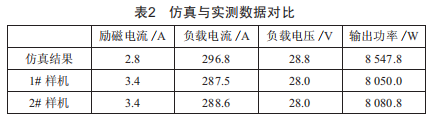

為了驗證混合勵磁爪極發電機設計和三維仿真的準確性,制造了兩臺樣機。表2為兩臺混合勵磁爪極發電機樣機的負載實測與仿真數據,負載轉速與仿真條件一致,通過調節勵磁電流使電機輸出額定功率?？梢钥闯?兩臺樣機負載性能的測試值與仿真值誤差較小,實際測量的負載輸出功率比仿真值略小,主要是由工藝、材料特性和測量環境等因素造成。

4結論

本文通過分析不同爪極發電機不同的混合勵磁方式和電樞繞組的連接方式,設計了一臺l2極36槽的并勵式混合勵磁爪極發電機。通過分析混合勵磁爪極發電機的工作特性,得出了爪極電機的三維電磁場有限元計算原理,并對所設計的發電機進行有限元三維模型仿真。為了驗證混合勵磁爪極發電機設計和三維仿真的準確性,制造了兩臺電機樣機,實測數據表明,在額定最低轉速,勵磁電流低于5A時,電機能輸出額定28V的電壓、8kw的功率,實測值與仿真結果基本一致,表明該仿真分析對混合勵磁爪極發電機的設計具有指導作用。
