引言

產業園區是區域經濟發展、產業調整和升級的重要空間聚集形式,擔負著聚集創新資源、培育新興產業、推動城市化建設等一系列的重要使命。各種產業園區的發展高度依賴電力供應,供電可靠性的高低與電能質量的好壞直接影響著園區的運轉和用戶的生產效率。

中國擁有較為豐富的可再生資源,如太陽能、風能、生物質能、潮汐能、地?zé)岬?。?duì)于分布式電源發電技術來說,具有清潔、環保、模式靈活等特點,得到了社會的普遍認可,未來很有可能成為一種主流的發電模式。微電網結合了儲能裝置及能源管理系統(EMS)、分布式電源發電技術、用電負荷等的特征,形成了一個有效的供電系統網絡,從而在一定程度上解決了一些供電難題。對于用戶的正常用電來說,微電網供電系統能夠?yàn)槠鋷?lái)許多便利,保證用戶的用電電壓穩定,增加用電的可靠性。本文結合了產業園區的用電及空間特性,根據實際情況,經過科學合理的分析,采取適當?shù)奈㈦娋W(wǎng)供電系統,以保證用戶的日常用電需求,提高產業園區的供電能力。

1產業園區微電網的典型供電模式

從實際情況出發,產業園區微電網供電需要采取適當?shù)墓╇娔Ｊ?建立分布式電源和儲能裝置聯合供電系統,可有效保障正常供電。根據相關資料顯示,我國的分布式電源發電技術與微電網技術已經取得了顯著的成績,但仍需要借鑒已有的供電方案及經驗,確保供電質量。本文從以下四個方面對微電網供電模型進行敘述。

1.1獨立電源類型的微電網供電模式

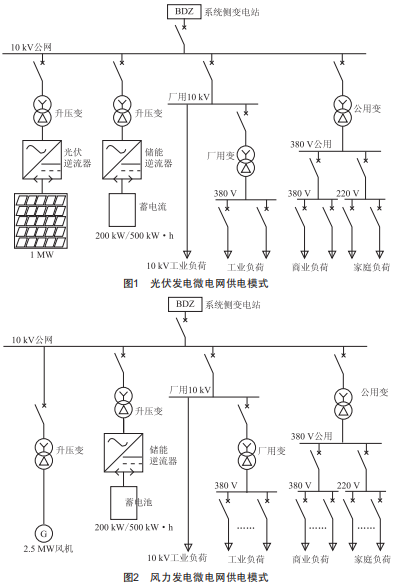

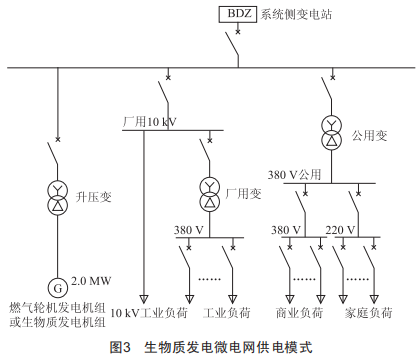

微電網供電模式的選擇要與產業園區的自然條件和能源結構相契合,對于可再生能源類型較為單一的產業園區,可以采用以獨立分布式能源發電系統為基礎的微電網供電模式,再配置一定比例的儲能設備。獨立電源類型的微電網有多種類型,常見的有光伏發電微電網供電模式(圖1)、風力發電微電網供電模式(圖2)和生物質發電微電網供電模式(圖3)等。目前,風力發電和光伏發電發展技術比較成熟,是具有大規模開發和商業化前景的發電方式,因此產業園區規劃建設應優先考慮風力發電獨立微電網系統和光伏發電獨立微電網系統。

1.2風光儲互補型微電網供電模式

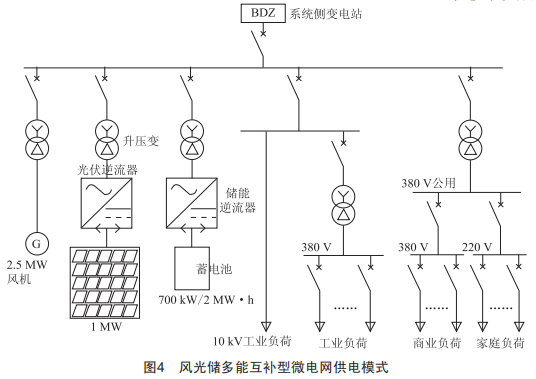

風光儲互補型微電網是指以風機發電和光伏發電為主要形式的微電網,其供電模式分為并網運行和孤島運行兩種模式,如圖4所示。風光儲互補型微電網并網運行較為多見,是由主網和分布式電源共同向負荷供電:也可采取孤島運行模式,由風機和光伏電池直接向負荷供電,但在天氣等外部條件不允許的情況下,微電網通過儲能系統保證供電。風光儲互補型微電網利用了風能和光能的互補性,按照自然條件和負荷情況配置風力和太陽能發電的容量,這種供電模式較獨立電源類型微電網供電的可靠性有所提高,配置一定容量的儲能裝置后,微電網可應對風光的隨機波動性和不確定性。

在我國沿海島嶼,該類型微電網也可配合柴發使用,在各種天氣條件下保證負荷的持續供電,顯著提高供電可靠性。因此,風光儲互補型微電網供電模式是應用最為廣泛的微電網系統,也是最適合產業園區采用的新能源微電網型式之一。

1.3冷熱電三聯供型微電網供電模式

為了提高能源的利用效率,同時降低成本,國內外也常常采用熱電聯產的方式或冷熱電聯供的方式,建立冷熱電聯供型微電網系統。這種供電模式是在生物質發電微電網供電模式的基礎上進行技術改造,在生產電力的同時,也能向園區提供熱能,或同時滿足園區供熱、制冷等方面的需求。冷熱電三聯供型微電網可以大幅提高能源利用效率,多樣化地利用沼氣、生物質能等可再生能源。因此,該類型微電網供電模式在產業園區的建設中應用也將會越來越廣泛。

1.4其他型式微電網供電模式

除了以上能源可作為微電網中可利用的分布式電源外,我國還蘊藏著其他能源有待開發,包括地?zé)崮?、潮汐能等?

2產業園區微電網供電模式的應用方法

2.1產業園區用電負荷分析

傳統產業園區主要以加工制造為核心,多種類型企業聚集,一般將負荷按行業分為工業負荷、居民負荷等。但隨著社會的發展,出現越來越多的新型產業園區,行業分工更加細化,產業升級科技含量更高,精密制造、通信電子、生物科研等特殊用戶負荷需求也隨之增長。產業園區電力需求容量與負荷種類發生顯著變化,現有供電網絡的不足逐步顯現。在產業園區建設的過程中,將微電網納入園區供電系統建設范圍內,充分利用園區已有的可再生資源作為電源組成供電系統,并以此為基礎構造產業園區微電網供電系統,可進一步探索和完善供電模式,促進產業園區的協調與綠色發展。

2.2產業園區微電網供電模式規劃原則

在產業園區構建微電網時,其技術要求和傳統配電網規劃建設有所差異,在考慮微電網結構設計安全性、可靠性、經濟性、實用性、靈活性和適應性原則的基礎上,微電網供電模式規劃時還需充分結合園區內的用電負荷和自然資源分布情況。

新能源微電網應遵循資產全壽命周期成本最優的原則,最大限度地利用自然資源,其容量配置和設備選型也應適當考慮當?shù)貓@區經濟負荷發展情況,分析投資成本、運行成本、檢修維護成本等組成的資產壽命周期成本,滿足新能源微電網資產成本最優的要求。

新能源微電網規劃應遵循差異化原則,根據不同園區的經濟發展水平制定相應的供電模式,再結合園區電源和負荷特性,尤其是結合可再生能源分布的情況,合理滿足園區發展和各類用戶的用電需求。

園區微電網應納入園區建設總體規劃,合理預留站點及線路用地,因地制宜地開展新能源微電網建設,逐步構建能源互聯公共服務平臺,促進產業園區綠色發展。

2.3產業園區新能源微電網供電模式應用方法

對于產業園區的供電系統建設來說,其使用的產業園區微電網供電模式需要根據實際情況進行設置,配電壓最適宜為10kV。本文結合產業園區用電相關特性,確定了供電模式,主要采用基于屋頂光伏的微電網供電模式,這種模式能夠?yàn)閳@區正常供電。此外,根據園區的空間特征,也可采用小型風力發電的微電網供電模式。與此同時,沼氣、秸桿等生物質能發電的微電網供電模式,由于其具有清潔、環保等特點,也可以考慮用于產業園區的供電建設中。

對于可靠性要求較高的產業園區,在建立光伏、風力發電微電網模式的基礎上,還需要建立儲能設備,形成光伏、風電供電模式的風光儲能互補型微電網供電模式,確保供電的可靠性和穩定性。

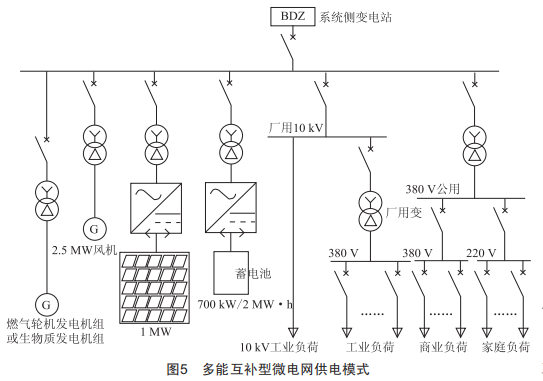

對于有冷負荷與熱負荷需求的園區,在條件允許的情況下繼續建立微型燃?xì)廨啓C(jī)或生物質發電機冷熱電聯供系統,形成多能互補型微電網供電模式,如圖5所示,充分利用產業園區存在的太陽能、風能、天然氣、沼氣等資源,實現能源供應和園區生產的匹配及協同運行,以園區發展引領新能源微電網的發展,形成高效清潔的能源利用新模式。

3結語

新能源微電網系統擺脫了傳統能源的使用定律,將綠色清潔能源運用到現代化發電過程中。本文對新能源微電網系統的結構、性能以及控制方式進行了具體探討,分析了新能源微電網系統的優勢和良好性能指標,可見其在我國電力資源領域有著廣泛的應用。
