引言

電除塵器是火力發電廠的重要配套設備,其可有效去除煙氣中的顆粒,顯著降低排入大氣中的煙塵量,減少對環境造成的污染。脈沖電源作為電除塵器本體的供電電源,通過在低于起暈電壓的直流基壓上疊加一定的高壓窄脈沖,可大大提高對細微顆粒物的處理能力,且還能對反電暈現象進行有效抑制,進而大幅提高電除塵器的除塵能力。但是在脈沖電源實際的工作過程中,仍舊存在一定的問題,這就給電除塵器的安全平穩運行帶來了不小的隱患。因此,本文對脈沖電源特性及其應用于電除塵器中存在的問題進行系統全面的分析研究,并提出有針對性的解決方案,從而提升電除塵器的除塵性能,為火力發電廠的正常運行提供可靠保障。

1脈沖電源特性

相較于傳統的供電電源而言,脈沖電源具有如下優勢:

1.1突破直流閃絡電壓限制

在實際的工作過程中,脈沖電壓的持續時間極短,僅有幾十至一百微秒,即便是處于最優的工作狀態下,也僅能形成厚度很薄的一層電荷云,這層電荷云對電場絕緣性所造成的影響可以忽略不計。在理想的條件下,脈沖電源能夠突破直流閃絡電壓的限制,進而能夠提高其電暈功率,從而提升除塵效率。

1.2提高除塵效率,尤其適用于微細粉塵

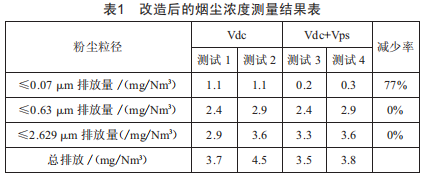

相較于常規電源而言,由脈沖電源激發而形成的電荷濃度能夠達到前者的幾百倍,這就有助于大大提高煙氣粉塵中的荷電量,對于相同的處理工況下,脈沖電源能夠減少30%以上的煙塵排放,50%以上的PM2.5排放,體現出非常優良的除塵特性。為了進一步探究脈沖電源的除塵性能,通過對某電廠的1#爐進行了脈沖電源的改造,其配套有雙室五電場的除塵設備,對其中的一室進行改造,另一室則保持不變,改造后的煙塵濃度測量結果如表1所示。

在整個測試過程中,除塵器其他電場供電電源的參數保持不變,脈沖電源采用基礎、基礎+脈沖兩種方式相結合的運行方式。根據表1的4次測試能夠看出,增加脈沖電源后,對粒徑小于0.07um顆粒的除塵效果非常明顯,減少率高達77%,而對其他兩種粒徑粉塵的去除效果并不明顯。因此,脈沖電源適用于微細粉塵的脫除,可大大提高除塵效果。

1.3工況適應能力強,有效克服反電暈

反電暈主要是由煙塵中的高比電阻粉塵形成的,當高比電阻粉塵被收塵極板吸附后,由于其高比電阻特性,導致其很難被釋放。高比電阻粉塵極性與電暈極正相反,會對后來的荷電粉塵造成一定的排斥作用,并且粉塵層的電荷釋放速度緩慢。隨著粉塵層厚度的不斷增加,當其所形成的電場強度超過粉塵層的臨界值后,就會在粉塵層內的間隙造成局部擊穿,進而形成大量與電暈極極性相反的正離子,這些正離子就會在電場力的作用下逐漸向電暈極移動,從而中和電暈極上的負電離子。其表現為電流增大,電壓降低,粉塵二次飛揚嚴重,收塵性能顯著惡化。

相較于傳統的供電形式,脈沖電源具有高電壓、低電流的優良輸出特性。由于脈沖電源輸出電流值較小,這就能夠延緩粉塵層的電荷積累速度,進而為粉塵層電荷提供充足的放電時間,能夠有效避免反電暈的形成。其火花電平可比常規工頻電源提高數十千伏,加上基礎電源電壓總低于火花電壓,可避免反電暈和二次揚塵,有利于收塵。

1.4大幅節約電能

脈沖電源在工作過程中的基礎電壓稍高于起暈電壓,其中通過的電流也較小,只需提供除塵需要大小的電場力,就能夠大大降低電能損耗,提高電能的利用效率。脈沖電壓在實際的工作過程中,采用了有效的能量回饋機制,雖然其工作瞬間功率較大,但是其中的能量會隨著脈沖的降低進一步回饋到系統之中,這就能夠大大降低脈沖部分所消耗的電能。

2脈沖電源在電除塵器應用中的問題分析

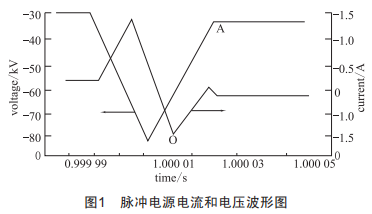

脈沖電源電流和電壓的仿真波形圖如圖1所示。

根據上圖的波形能夠看出,脈沖電源輸出側能夠形成與目標波形相一致的脈沖波形,但是經過了一個脈沖之后,上圖中的A點,由于欠阻尼所造成的不利影響,輸出電壓沒有及時回歸到初始狀態,進而導致脈沖發生拖尾現象。脈沖實際的拖尾時間主要是由直流側回路決定的,其拖尾時間長達1ms。由于脈沖電源實際回路電阻遠遠大于仿真回路,進而導致負載電容上的剩余電壓大于后者,并且當輸出電壓超過某一數值后,其所造成的拖尾時間就會相當長,可能導致負載發生火花放電現象,嚴重影響電除塵器的除塵效率。

3解決方案

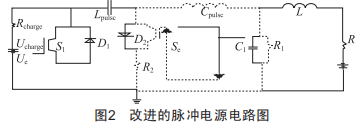

為了有效改善脈沖電源的工作狀態,提高其工作過程中的穩定性,對脈沖電路進行了科學合理的改進處理,其電路圖如圖2所示。

該電路在充電二極管D2上增設一個反向并聯的開關s2,再串聯一個阻值適宜的阻尼電阻R2。整個電路在工作過程中的基本原理保持不變,當脈沖電源形成脈沖電壓后,開關s2導通,C1、Cpluse、Ccoupl以及R2串聯,從而形成一個阻尼回路。相較于直流回路而言,該阻尼回路的時間遠遠小于前者,這就能夠促使負載上的電壓很快恢復到初始狀態,進而能夠有效避免脈沖拖尾和電容剩余電壓積累的情況出現。

4結語

總而言之,電除塵器是火力發電廠非常重要的除塵設備,能夠有效降低煙氣中的灰塵量,減小對環境所造成的污染。通過將脈沖電源運用于電除塵器上,能夠顯著提高其除塵性能,對于發電廠的可持續發展具有十分重要的現實意義。
