1項目需求背景

根據《藥品生產質量管理規范》規定,中央空調是制藥企業各種運行設備中的耗電大戶之一,中央空調主要由兩大部分組成:(1)冷水機組、冷凍水循環系統和冷卻水循環系統:(2)通風系統。

本方案是通過對中央空調中冷水機組的循環冷卻水系統加裝閉環自動控制,使循環冷卻水泵根據冷水機組的排氣壓力自動調節需要的冷卻水流量:對冷卻塔風扇加裝溫度控制裝置,使冷卻塔風扇根據冷卻時的實時溫度變化自動控制啟停。通過上述方式,達到減少運行電量消耗,節約運行費用的目的。

中央空調系統在實際運行過程中,受到凈化廠房?jī)?nèi)部熱負荷變化和環境溫度的影響,為保證凈化廠房?jī)?nèi)的制造室溫度穩定,系統需要消耗的冷量也在不斷發生變化,運行中的冷水機組的運行負荷也隨之不斷發生著變化。冷水機組可以根據凈化廠房?jī)?nèi)的熱負載變化和環境溫度變化加載或減載,但冷卻水泵卻不能隨著冷水機組排氣壓力的變化及時做出相應調節,這樣在運行過程中就產生了無謂的電能浪費。特別是在凈化廠房?jī)?nèi)冷氣需求量較少的情況下,冷水機組實際運行的負荷就更低了,但冷卻水泵卻不能及時通過降低運行轉速而減少所需要的流量,這樣就使得冷卻水循環系統長期處于"大流量小溫差"的運行工況,造成實際需要的冷卻水流量與冷卻水泵的最大輸出功率輸出之間的矛盾,導致使用單位大量電能的無謂消耗,增加了企業的運營成本。所以,進行凈化廠房空調冷卻水系統閉環自動控制改造的方案是可行的也是必要的,可以節約大量的運行費用。

中央空調閉環自動控制系統的技術原理,就是通過自動控制系統,利用信號反饋,使中央空調的三個組成系統一冷水機組、冷凍水循環系統和冷卻水循環系統進行優化、協調和聯動運行。

(1)當熱負荷發生變化時,通過安裝在冷卻水管道上的溫度變送器的反饋,自動調整冷卻水泵的轉速,節約冷卻水泵的能量消耗。

(2)根據循環冷卻水系統的溫度自動啟停冷卻塔風扇,達到節約風扇運行電耗的目的。

通過調整冷卻水泵和冷卻塔風扇,始終使冷水機組在額定工況下運行,機組的運行效率最高,運行時間縮短,待機時間延長,可以節約冷水機組的運行電力消耗。

2項目的主要意義

(1)利用閉環控制,可以節約大量的電力能源。

(2)可以有效延長水泵、閥門和管道的使用壽命。

(3)可以延長冷水機組的運行壽命。

3考核指標

2018年,結合一期活疫苗車間改造,公司直接為中央空調的冷水機組和循環冷卻水泵做了正反饋聯鎖裝置(冷卻塔風機進行溫控沒有完成)。經過將近一年的運行,系統比較穩定,不僅達到了節約用電的目標,同時也保證了冷水機組始終在額定最佳工況下運行。

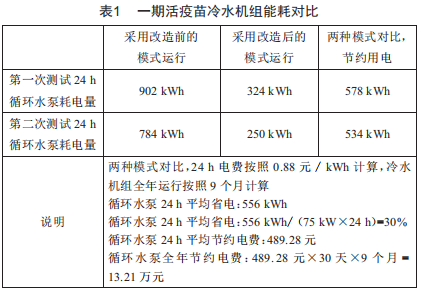

冷水機組在兩種運行模式下耗電量的對比如表1所示。

4計劃目標

采用人工不斷根據負載變化去調節變頻器頻率,費工又費時,所以對冷卻水泵和冷卻塔風機實現智能節能改造,既可以為企業節省成本,又提高了維護人員工作效率。在一期活疫苗車間改造成功應用的基礎上,下一步公司將對二期動力站冷水機組的冷卻水循環系統進行節能改造,將要改造的二期冷水機組設備情況如表2所示。

5具體設計

(1)采用西門子PLC,擴展模擬量輸出模塊和模擬量采集模塊,HMI觸摸屏實現數據顯示和參數設置。

(2)根據冷卻水設置的目標溫度PV,PID運算輸出0~20mA模擬量控制冷卻水泵變頻器運行頻率,采集冷卻水出口溫度作為過程值sV。觸摸屏選擇開啟的冷水機,自動對應開幾臺冷卻水泵,可以實現開啟的冷水機自動采集該機組出水口冷卻水溫度進行冷卻水泵頻率無極控制,實現節能。在此期間如果一臺冷卻水泵變頻器發出過載信號,則停運該泵,啟動另外一臺沒有啟動的冷卻水泵實現無值班工作切換。

(3)冷卻塔風機采用并聯式,根據冷卻水溫度分段實現冷卻塔風機啟停。

采用以上這種控制方式實現冷卻水系統節能,改造后與改造前節能對比效果十分明顯,優化改造方案可以節能10%~20%,這樣就大大降低了企業的成本支出,同時還可提高人員的工作效率。

6結語

通過把冷水機組和冷卻循環水泵組成正反饋聯鎖系統,可以節約大量的電費,同時由于機組始終在額定工況下運行,減少了機組發生故障的概率,有效延長了機組的使用壽命。在大力提倡節能降耗的今天,該改造方案具有一定的社會意義,值得大力推廣。
