更多的攝像頭和屏幕，更小巧的易于嵌入汽車外形的攝像頭，這是當前智能汽車產品形態發展的幾個趨勢。面對這樣的情況，如何能夠優化設計，實現更低設計成本的同時，實現更好的性能和可靠性？全新的SerDes IC芯片和高集成度的攝像頭用PMIC可以提供一臂之力。羅姆半導體近日發布了其最新的相關產品，羅姆半導體（上海）有限公司技術中心經理陳行樂先生針對智能汽車的發展和設計趨勢，以及最新產品特色進行了精彩的分享。

SerDes IC：實現長距離高速通信

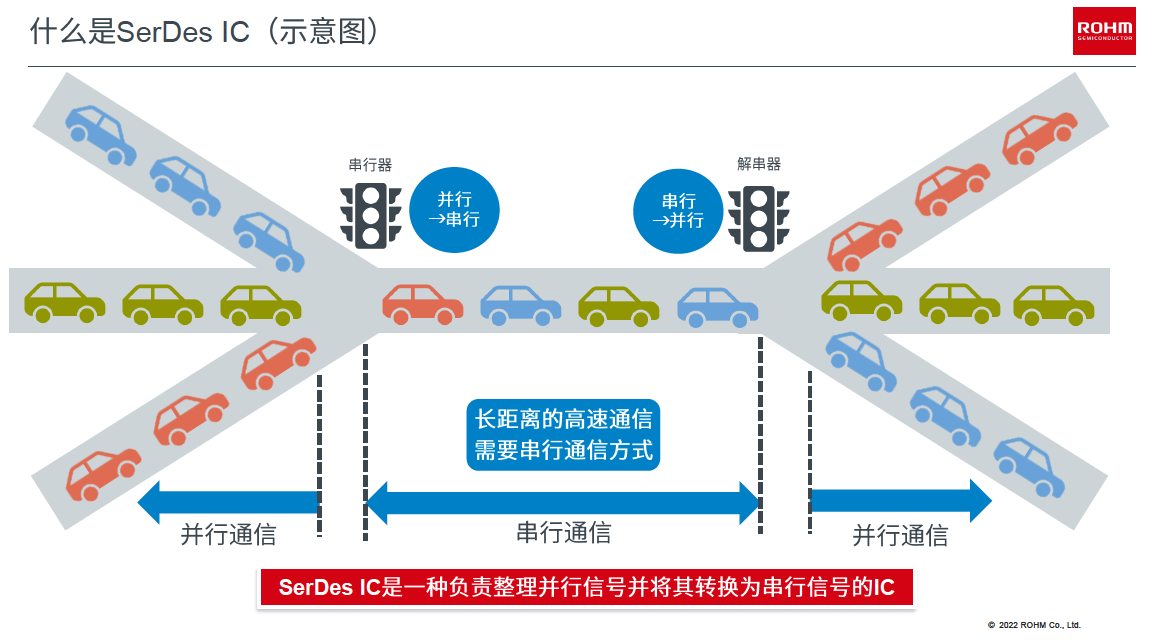

SerDes是一個芯片組方案，其中包含串行器（Serializer）和解串器（Deserializer）兩種芯片，SerDes也是兩個英文單詞的頭三個字母的一個縮寫的組合。工作原理是串行器將并行數據轉換為易于高速傳輸?shù)拇袛?shù)據，經過線纜高速傳輸，到解串器后將串行數據還原為并行數據進行分發?！翱梢岳斫鉃樵诟咚俟凡砜谟袔讞l鄉間的小路，并行的汽車駛過來以后，我們通過串行的技術把汽車一輛一輛順序排好在高速公路上行駛，然后又回到了另外一個鄉間小路上，把汽車一輛一輛通過并行的方式再分發出去，相當于一個串行再解串的一個過程。”陳行樂形象地比喻到。

說到SerDes IC的具體應用主要是在兩方面，一是在攝像頭這一端，車載攝像頭模塊到車載SoC之間需要有SerDec產品；另一方面是在屏幕端，從SoC到儀表、中控等多媒體屏幕，也需要多組SerDes IC。從市場調研數據來看，目前SerDes市場規模約為800億日元，但在2030年會提升到1300億日元的規模，這是一個非常有潛力的市場。

【ROHM SerDes芯片：更低功耗和EMI】

ROHM的SerDes芯片具備兩大特色——傳輸速率可優化和具備展頻功能，通過這兩大特色實現了整體設計更為低功耗和低EMI的表現。

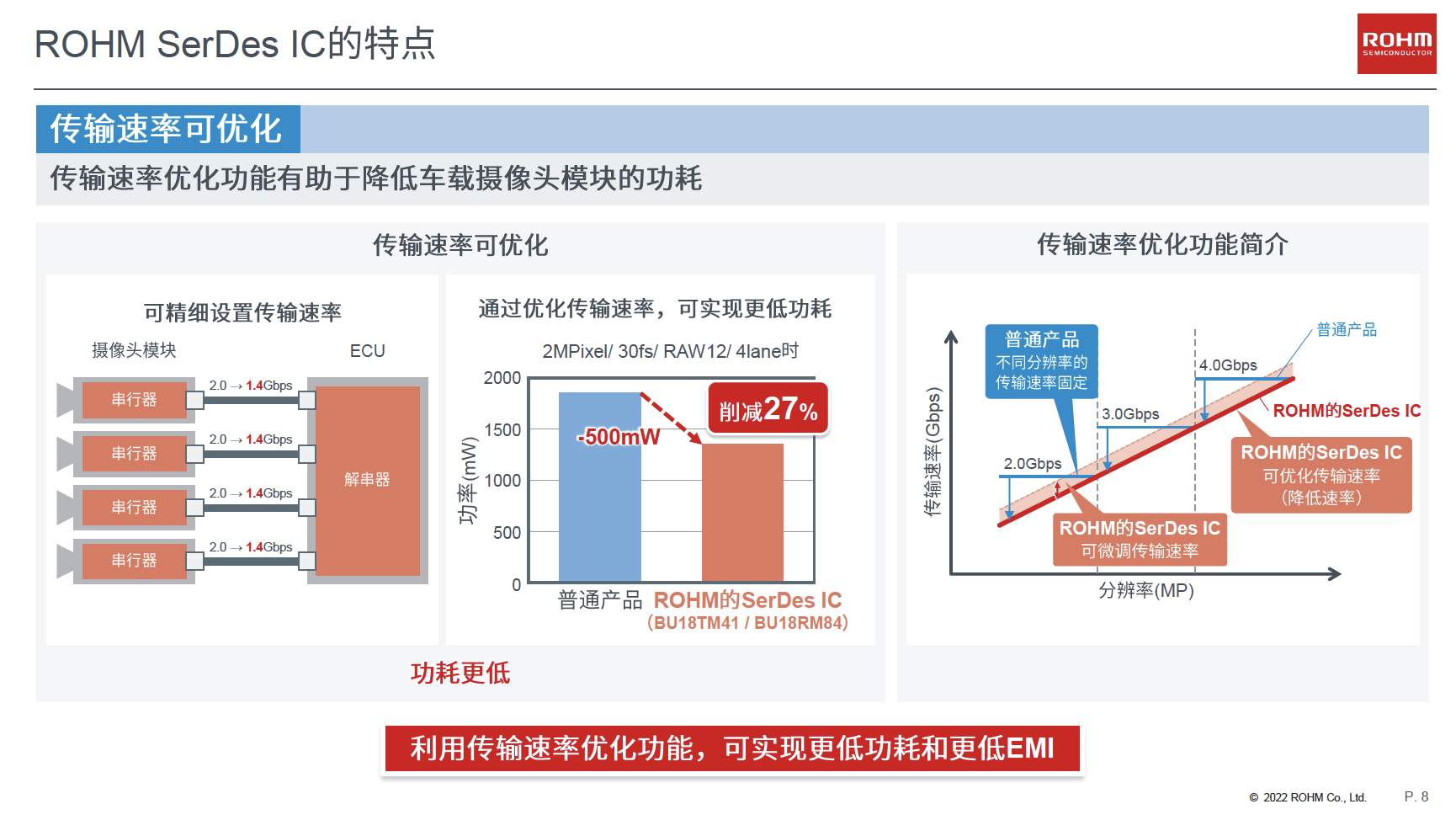

現在的汽車中攝像頭數量較多，不同應用的攝像頭像素等規格也有所不同，SerDes芯片需要根據不同攝像頭分別設置不同的傳輸速率。傳統的解決方案是固定的2Gbps、3G或4Gbps三個臺階的對應不同帶的產品。而羅姆的SerDes IC可以在每一個臺階范圍內做一個微調。相當于在覆蓋此攝像頭像素范圍以內，做精準的傳輸速率的設置，這樣可以把功耗可以做得更低。如下圖所示，在200萬像素30幀的一個攝像頭種，通過優化傳輸速率可以實現27%的功耗降低。

據陳行樂分享，這種傳輸機制為ROHM自有，被稱為BD-LINK Clockless?！皵z像頭端有一個LINE，一個LINE可以理解為是一對差分線，最大支持3.6Gbps。然后屏端有兩個LINE，就是最大可以支持7.2Gbps傳輸?shù)囊粋€速率；所以只要是傳輸速率符合這個范圍以內，所以屏的尺寸和分辨率都是可調的。”

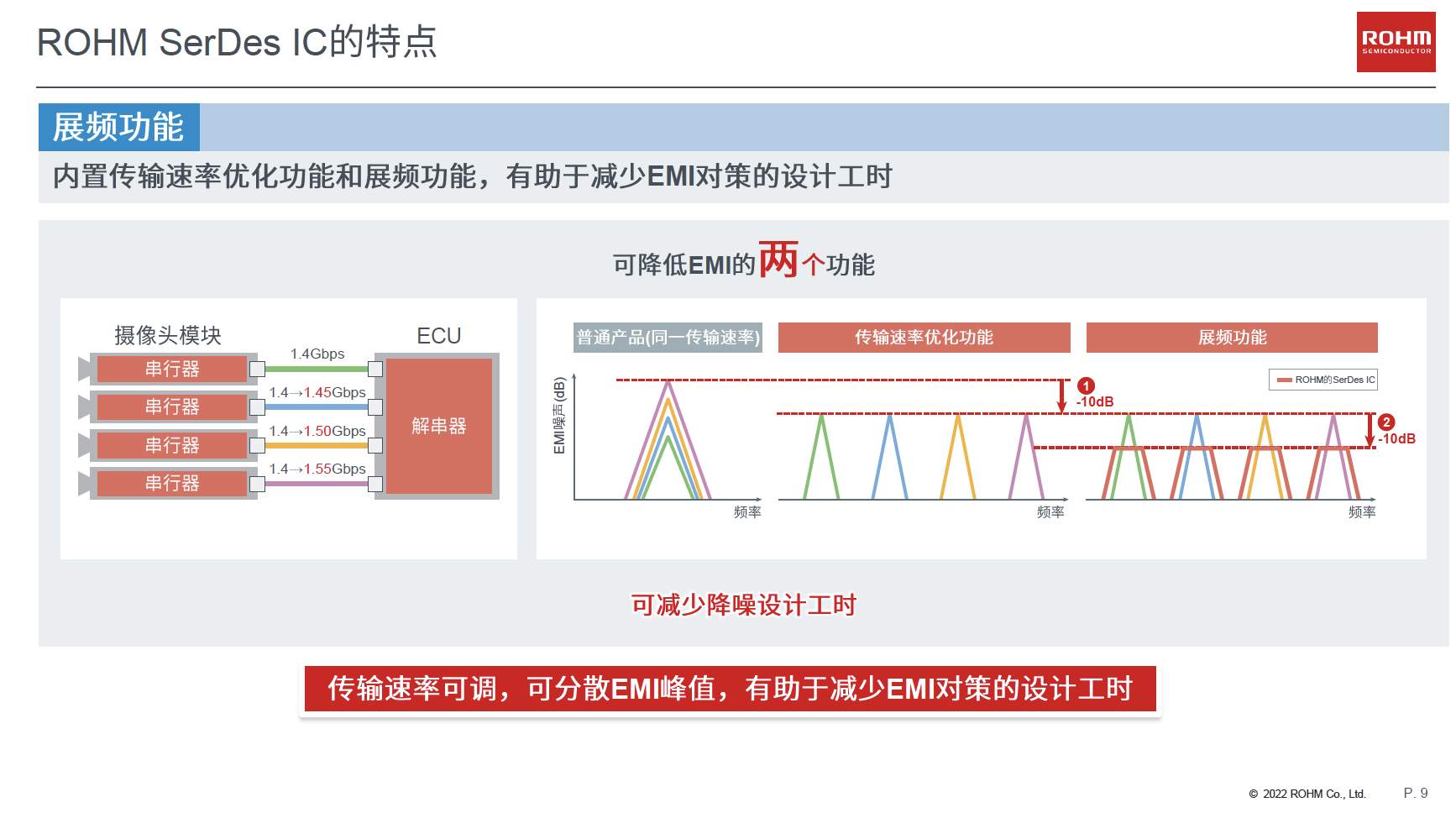

ROHM SerDes芯片另外一個特色叫做“展頻功能”。在汽車設計中，在同一速率頻率基礎上進行多路攝像頭設計，會產生噪音疊加（也可以理解為共振），所以EMI的噪聲較大。在羅姆的SerDes IC上，可以首先通過傳輸速率優化，通過設置每個通道所需的傳輸速率，在第一階段可以減低EMI噪音；然后在第二階段開啟展頻，通過拓寬頻譜，將尖峰進一步降低。大大地減少工程師在EMI對策設計上的工時，減少EMI測試時的困擾。

【全新屏端SerDes IC：更少線纜和更高數據安全】

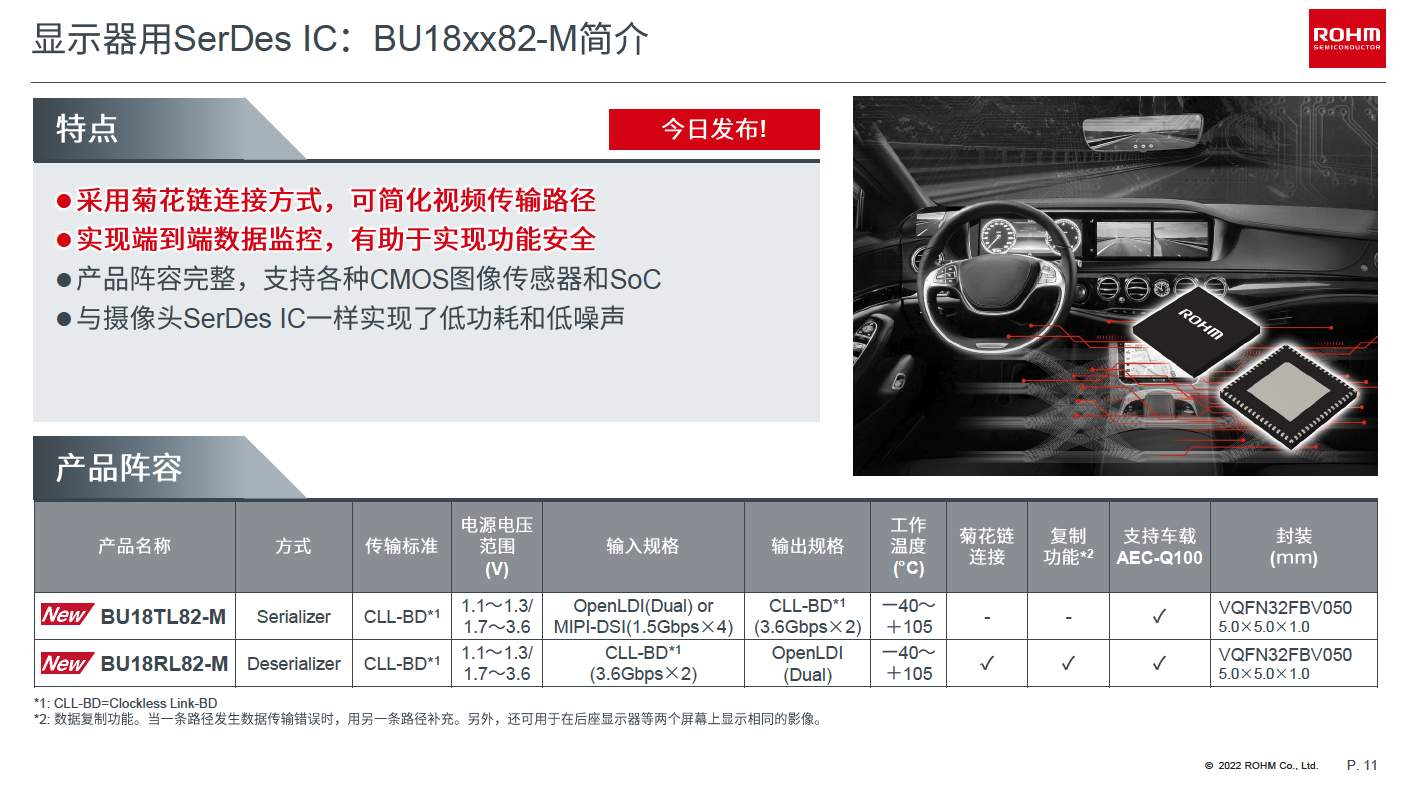

在此次發布會上羅姆推出了全新的顯示器用SerDes IC——BU18xx82-M，新產品的特色在于支持菊花鏈連接、具備CRC校驗功能、以及LVDS接口IC加持實現功能安全提高。

當前智能汽車設計趨勢向著屏幕更多更大的方向發展，一輛五座車最典型的顯示應用，需要儀表、中控、副駕和后排至少5個屏幕才能夠覆蓋。后視鏡電子化之后，流媒體后視鏡也可以理解為是一個屏幕，也有部分車型將左右后視鏡設計成A柱上兩個顯示屏。

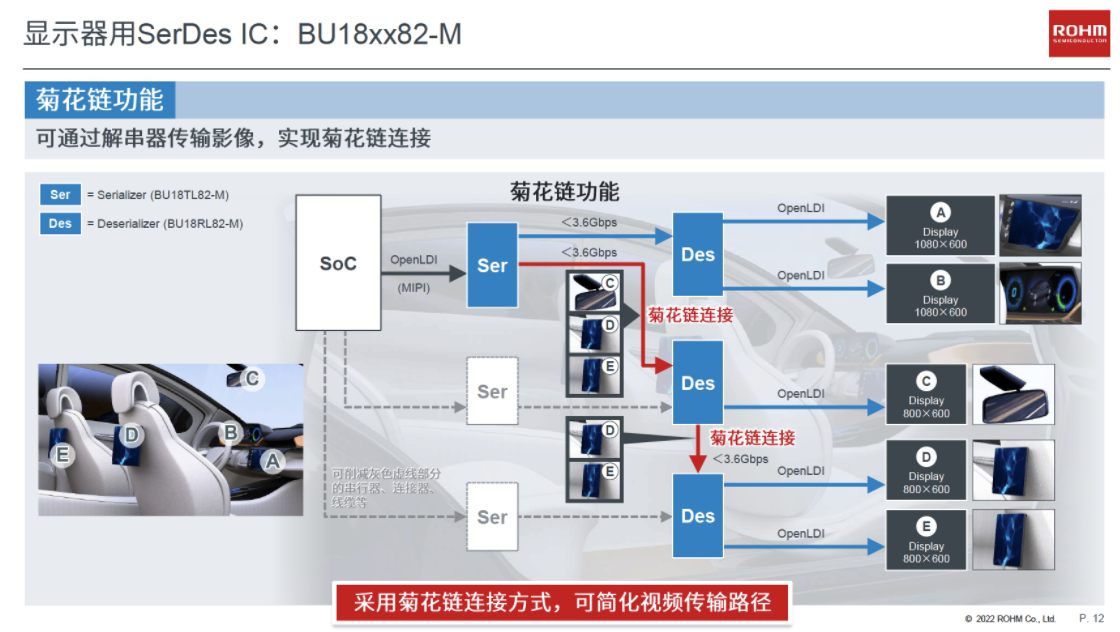

屏幕數量增多后，繼續使用傳統SerDes連接方案，線纜數量也將同步倍增，每一個屏幕都需要一組SerDes IC。但BU18xx82-M的菊花鏈連接的方式，可以大幅減少在編碼這一環節的線纜。如上圖所示，傳輸同樣的內容在多個屏幕顯示，僅需一個Ser芯片即可。這樣就大幅減少了線纜以及Ser芯片的成本。

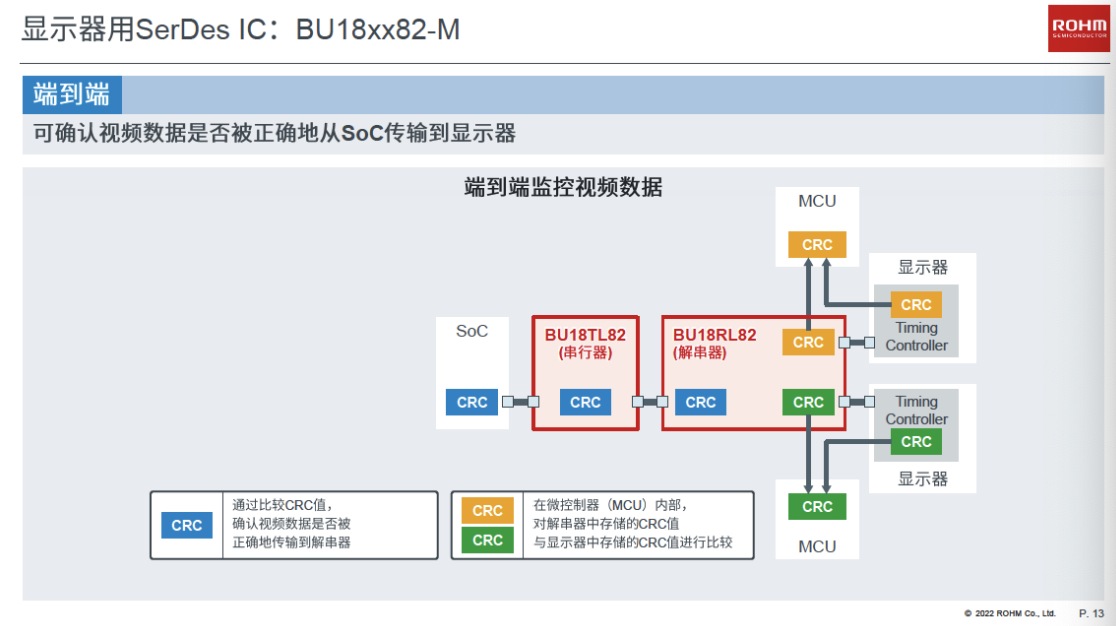

BU18xx82-M在數據安全性方面，主要是通過CRC校驗功能來保證。在數據傳輸?shù)膬啥硕紩邢鄳腃RC校驗，從而確保每一次傳輸?shù)臄?shù)據完全性。

在功能安全性方面，需要考慮一些極端的情況，例如SoC發生故障或線纜斷裂時，傳統方案就無法在儀表上顯示警告燈給用戶做出提示。全新的BU18xx82-M在與屏幕之間可以通過一個橋接芯片（LVDS接口IC）來連接。當SerDes、SoC或者傳輸線纜發生異常狀況時，就把一些存儲在外部FLASH中的定制化圖標自主地投放在屏幕當中去，例如顯示警告燈等。陳行樂表示，這樣可以避免用戶在開車的時候產生恐慌的心理，同時也是越來越多的客戶在屏端做一些增強功能安全的具體需求。

全新攝像頭PMIC：高集成度應對車載小型化需求

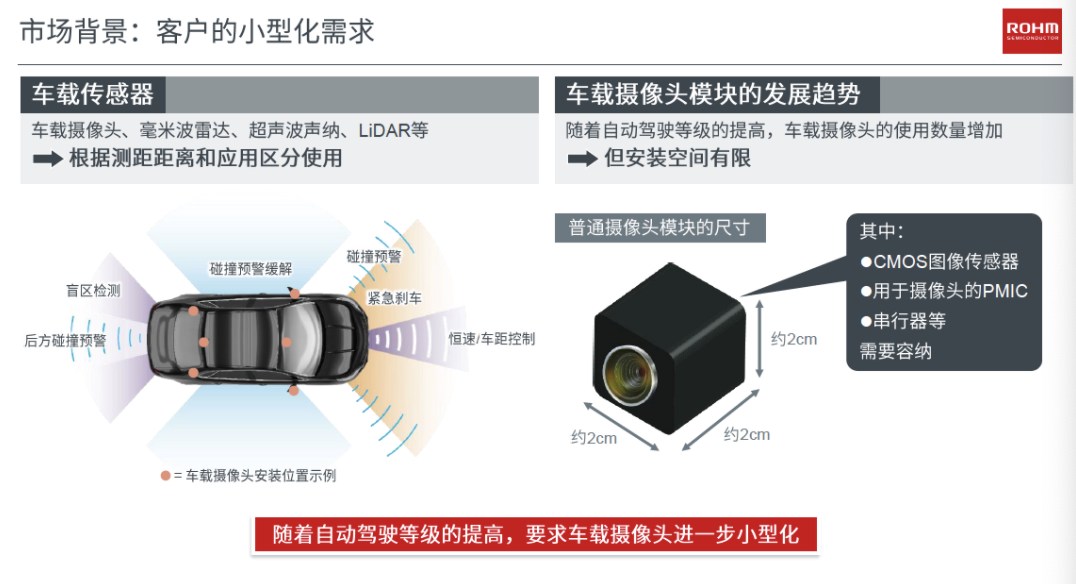

除了上文提到的智能汽車中屏幕數量越來越多外，另一方面車載攝像頭的數量和種類也越來越多。車外的自動駕駛、自動泊車、360影像，座艙內的駕駛員監測、拍照等功能，都需要攝像頭的支持。如此多的攝像頭，需要在美觀可靠的前提下，完成在車輛上的布置。因此小型化是一個非常重要的趨勢，高集成度的方案也就愈發受到關注。

羅姆此次最新發布的BD868xxMUF-C，是一種更緊湊的PMIC產品。相比攝像頭模組中傳統的CMOS供電或串行器供電的分力電源方案，BD868xxMUF-C可以代替這種丹路的DC/DC或LDO的產品，并且實現封裝尺寸和整體PCB謎案集的縮小。最終可以幫助客戶實現更小的攝像頭模組設計。

據悉，BD868xxMUF-C具備兩大產品特色。第一是符合符合ISO 26262和ASIL-B標準，屬于羅姆的功能安全品牌ComfySIL系列產品，并且達到了最高等級要求。內置的異常狀態通知機構，可以監測CMOS圖像傳感器和串行器的異常工作情況。其中有一部分寄存器用于存放芯片狀態，通過透穿技術可以實時了解芯片過壓、過流、過溫等異常狀況，從而提高攝像頭模組的安全可靠性。

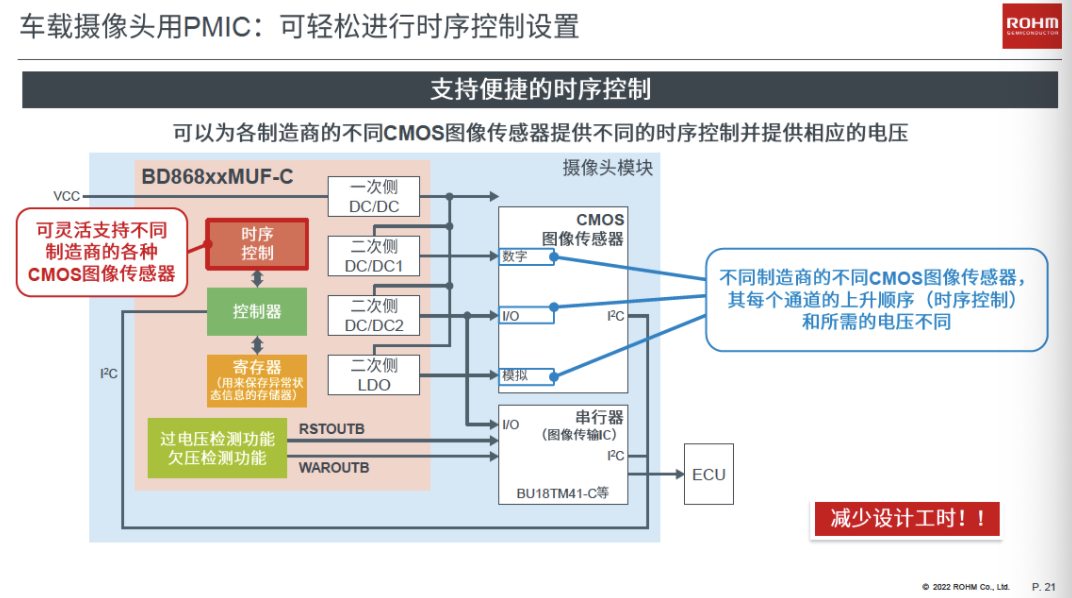

第二大產品特色在于其可以支持不同的CMOS圖像傳感器的時序控制和電壓。不同CMOS的每一路電壓電流和功耗均有所不同；CMOS在上電時也需要有時許控制。因此將時序控制放入到PMIC中，可以更靈活的為客戶提供定制化的時序設置。

據陳行樂分享，針對攝像頭PMIC系列產品，后續也會提供五通道的PMIC，增加輸出通道數量。未來也會在PMIC內部加入非易失性存儲器，強化異常狀態機構。

SoC參考設計：加速產品上市

雖然羅姆提供的是單獨的芯片產品，但一直與海內外的SoC廠商保持著密切合作，在其SoC外圍融入了電源芯片、數字芯片等，推出了方案級的參考設計，大幅幫助客戶縮短上市時間。

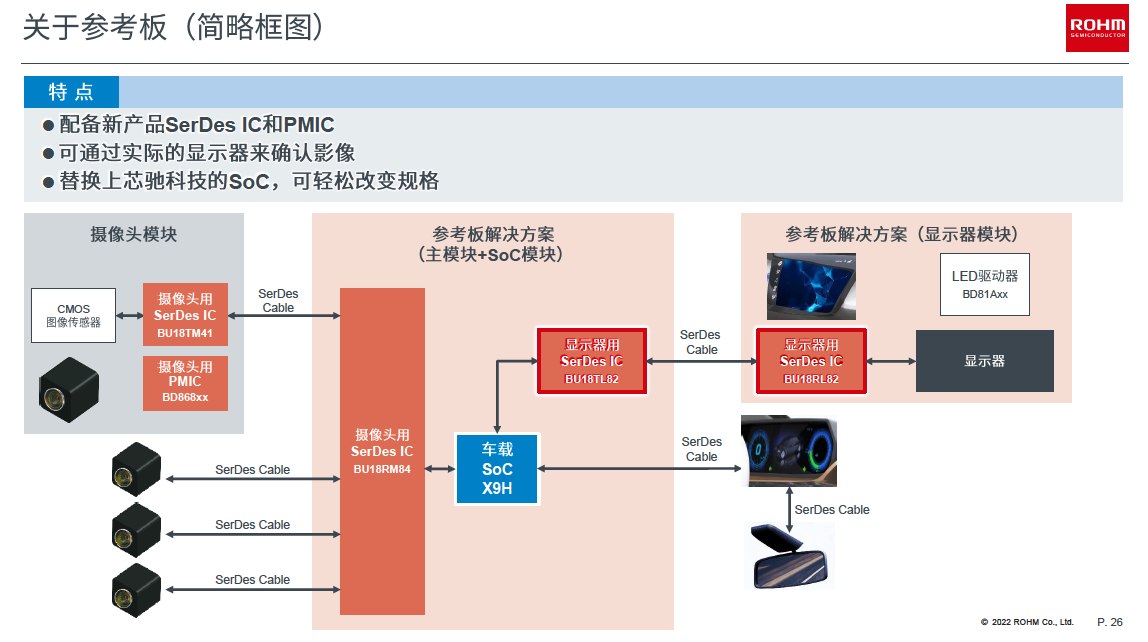

近日羅姆和芯馳科技合作開發了一整套評估板系統，參考板在芯馳的核心板SoC的基礎上，外圍加入了羅姆的SerDes和PMIC產品。如上圖所示，該方案可以支持最高4路CMOS輸入和4個顯示屏驅動。攝像頭模組內通過PMIC實現電池管理；攝像頭、SoC和顯示器之間使用多組SerDes芯片進行高速數據編解碼傳輸。

總結

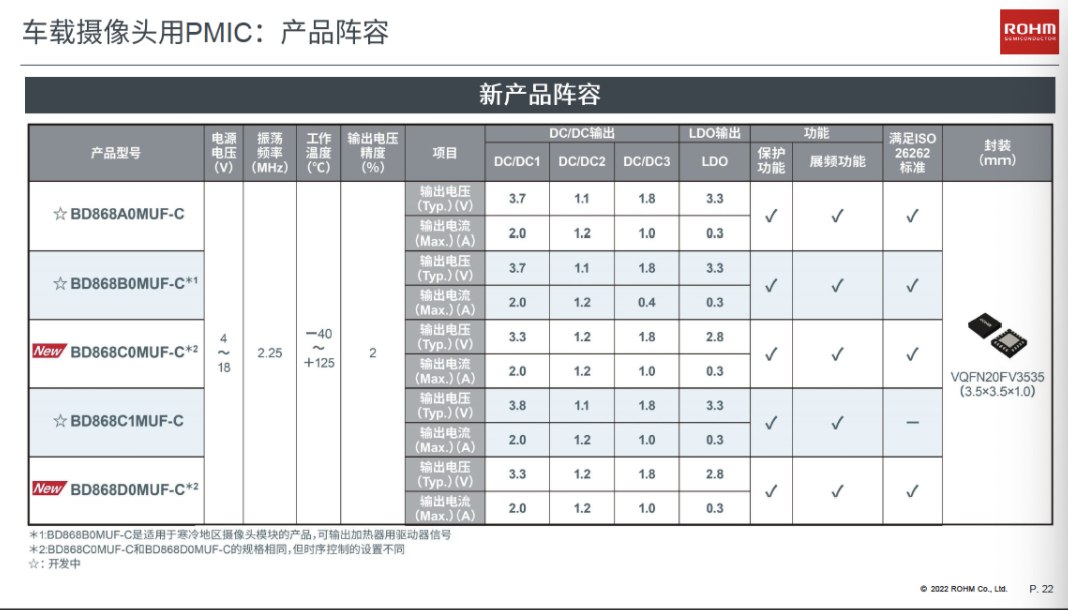

小型化的產品、SoC參考設計、ComfySIL品牌的功能安全以及線上線下完備的技術支持，是羅姆在汽車信息娛樂系統和ADAS領域的四大優勢。此次最新推出的BU18xx82-M和BD868xxMUF-C也同樣也享有這四大優勢。據悉BU18xx82-M已于本月開始樣品出售，預計將于9月份實現20萬的每月量產規模；BD868xxMUF-C上架同一規格兩種不同時序設置的產品型號，可供客戶選擇。
