隨半導體的微縮技術不斷精進，物聯網不僅將設備自動化、擷取數據及遠程控制等，同時結合AI技術，成為AI+IoT。AIoT意即將IoT導入AI人工智能系統，從工業應用領域發展到人們的日常生活中，為眾多產業帶來更多創新應用。AIoT旨在使個人獲得安全、舒適與便利性的最佳服務體驗，透過設備收集外部數據數據進行深度學習，利用多層次神經網絡訓練系統，再以高運算力進行行為預測，和仿人類做出判斷決策。然而深度學習需要大量的內存和CPU資源存于大型服務器，在傳統的云端模式中，將數據直接導回云端進行處理，除了建置成本高，必須考慮信息傳送延遲性問題以及安全隱私風險也是一項重點考慮。

因應企業對數據傳輸的延遲性、信息安全以及可靠性日益重視，透過數字轉型將終端設備進行邊緣計算，讓更多的運算工作放在靠近數據產生的地方，在傳輸數據的過程中，盡可能地減少往返時間，避免因通訊中斷而使設備發生錯誤訊號，同時加快反應效率、降低成本、提高可靠性和安全性。MCU在實現邊緣AI(Edge AI)或終端AI(Endpoint AI)中成為主要關鍵核心，由于在應用方面MCU的優勢為低功耗、開發速度快和降低開發成本，從嵌入式機器學習(Embedded ML)到微型機器學習(Tiny ML)皆是MCU所發揮之處，根據性能的不同，用來進行復雜的AI運算程度也不同。

MCU-Based AI，強調實時決策和反應速度，具有低功耗、低延遲、低成本和高安全性的優勢，結合數字信號處理器(DSP)和機器學習(ML)，用于分類、辨識、預測及推理判斷，如傳感器偵測、馬達振動分析和語音識別等多項應用于工業控制、電機控制和消費性電子等產業。更高性能的MCU可實現復雜的計算機視覺和成像應用，如指紋分析、臉部辨識和協作機器人等。當AI算法不斷更新，MCU也必須強化及擴充功能，才能確保其穩定性及安全性，將場景應用到更多產業中，實現真正的AIoT。隨著裝置聯網需求漸增，形成規?；砷L，大量的人機互動和高速通訊的拓展，系統日益復雜化，需要依靠人工智能來輔助人類管理及控制，實現高度「智」動化。

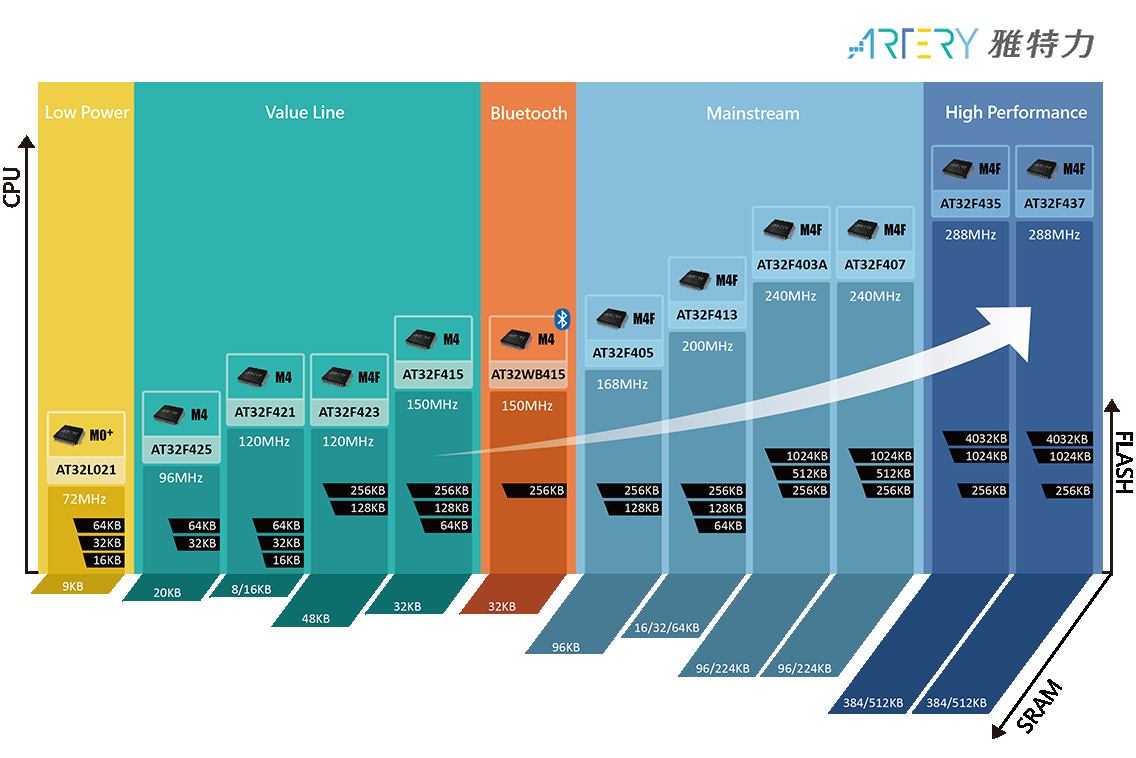

雅特力作為32位通用型MCU創新領導者，共12大產品線，分為低功耗、超值型、主流型、無線型和高效能五大功能產品，近200個型號，全系列采用55nm先進制程的ARM○R-Cortex○R-M4高效能或M0+低功耗內核，高質量微控制器和完整的開發工具生態鏈，幫助客戶快速導入產品、縮短生產周期和穩定供貨。雅特力AT32 MCU實現AIoT的關鍵優勢包含四大特點：

高效能降低延遲和效率極大化

低延遲可用來實時控制和加快反應效率。主流型AT32F403A/407系列和高效能AT32F435/437系列MCU能夠解決低延遲的難題，主頻方面從240MHz~288MHz，首創業界最高主頻，同時支持FPU浮點運算，提供256~4032KB Flash、96~512KB SRAM超大內存選用，豐富的外設資源和可擴充性，支持XMC儲存器擴增，和多通道12-bit高速ADC及DAC，將AT32 MCU關鍵應用組件和功能區塊整合，實現開發效率和降低成本。AT32 MCU全系列產品中，相當具有競爭力的AT32F435/437系列，在CPU運算效能高達360DMIPS，CoreMark跑分可高達1002.74分(3.482 CoreMark/MHz)，大幅提升設備運作效能。而通訊傳輸的穩定性作為串連整個物聯網系統中的重要能力，AT32F407系列和AT32F437系列，兼容IEEE-802.3 10/100Mbps以太網絡控制器，且AT32F435/437系列采用高速5.33Msps ADC獨立引擎，提升傳輸速率和穩定性，滿足各種運動控制和智能控制對高運算力的需求。

高精確度和可靠性

精確度通常與傳感器或物聯網節點應用相關，傳感器具備感應、無線通信和處理信息的能力，透過AI算法所產生的推理、預測行為并做出判斷，MCU正是針對此類需求提供完美的解決方案。如超值型AT32F415系列，以高達150MHz的CPU速度優勢和支持多種通訊接口，如UART、SPI、I2C、SDIO、USB OTG及CAN等豐富外設集成，成為Amazon合作伙伴之一，應用于智能家居方案。當MCU運行Amazon Connect Kit(ACK)協議，設置Wi-Fi連網，透過智能音箱Amazon Echo或Alexa APP語音控制，為傳統墻面開關添加語音功能和調光控制系統，輕松升級智能調光開關;而超值型AT32F425系列，以USB OTG高性價比為特色，主頻96MHz，CPU運算效能高達120DMIPS，CoreMark跑分可高達326.57分(3.402 CoreMark/MHz)。內存最高可支持68KB Flash達最大空間使用和20KB SRAM，外設集成OTG控制器、CAN總線、紅外線(IR)定時器、4組USART和一個2Msps的12-bit ADC等，由各項關鍵組件所組成，滿足客戶對于設備的高速數據采集和混合訊號處理應用要求，降低開發難度與成本，同時提高精確度和確保訊號的完整性。

低功耗運行和快速喚醒能力

由于短時間內終端設備必須快速進行高速數據采集和通訊傳輸，低功耗MCU用來解決設備在進行邊緣運算時，能有效處理內存空間和通訊時間降低能耗。多數終端設備皆采用電池作為主要供電來源，為使其延長供電時間，雅特力在研發產品方面，AT32 MCU全系列支持睡眠(Sleep)、深睡眠(Deepsleep)及待機(Standby)三種模式，且具備多個WKUP引腳高速喚醒待機模式，實現低流運行、低流待機及快速喚醒能力。

常見的物聯網應用場域小至家庭大至整個城市系統網絡，無線則是串起IoT系統中最重要的通訊方式。當采集訊號設備散布在各場域內，無法依靠人工頻繁地更換電池，就必須透過低功耗MCU來維持設備的長時間運作，因此雅特力整合一款無線型AT32WB415系列，兼具低功耗和無線功能，采用藍牙5.0，主頻高達150MHz，CPU運算效能高達187.5DMIPS，CoreMark跑分可高達400.84分(2.672 CoreMark/MHz)。提供豐富的通訊接口及內存資源，集成藍牙射頻(RF)收發器和基帶(baseband)功能，且藍牙接收(RX)最大值可達到-97 dBm，發射功率(TX)介于-20 dBm至+4 dBm。產品中內置天線，支持超過30m有效范圍距離傳輸，傳輸速度最快可達到2Mbps，AT32WB415系列在價格上具有競爭優勢，對于一些成本敏感的聯網裝置不失為理想選擇。

提升數據安全性及隱私

數據保護在終端裝置進行聯網時所產生的大量敏感數據，必須確保用戶隱私和數據安全。MCU在數據儲存中的受保護區管理(帶有硬件的訪問控制)和嚴格的編程流程規劃以及操作中管理訪問權限的應用至關重要。雅特力自行開發的sLib安全庫(Security Library)，可支持密碼保護指定范圍程序區，方案商刻錄核心算法到此區域，提供給下游客戶做二次開發，強化產品本身的安全性、可靠性和二次開發的使用便利性。透過建立完整的系統生態鏈，包含開發環境、實時操作系統(RTOS)以及通過雅特力驗證的第三方軟件資源，符合國際電工委員會(IEC)制定的IEC-60730國際安全標準規范，強大豐富的資源與便利性，有助于產品快速開發上市。

未來無論在哪個應用領域上，皆需要更多的聯網設備，尤其在工業物聯網、消費性電子和無線產品等，這些設備都需具備多元的通訊，和更復雜的運算控制能力，因此更加需要32-bit MCU提供高運算、高速數據傳輸和強大的數據處理。身為MCU芯片開發者隨時面臨多方考驗，例如效能提升、數據傳輸安全、設備聯網通訊、無線傳輸的質量等議題。對此，雅特力正全力投入打造一個全方位的MCU平臺生態系統，專注于開發ARM○R-Cortex○R-M4/M0+，內建數字信號處理器(DSP)、單精度浮點運算(FPU)、高速的CPU效能、相對業界更大的內存、豐富的外設、自主研發的sLib二次開發安全庫，以及多樣化的封裝選擇，適合物聯網業者在有限預算的情況下，滿足更高的規格要求和不同場域應用便利性，下一步將朝向28nm/40nm先進制程、高效能的市場研發精進，期望在主頻效能、功耗和封裝尺寸等各方面帶來超越競爭對手的產品優勢。
