昨天一發文后1小時發現被自己蠢到了。WIFI IC工程師的思想其是我等螻蟻可以揣測的?。?！

文章計算WIFI6采用1024-QAM時需要將相位分割成636份，2.4G頻率下硬件的響應速度要至少達到0.6ps級別。

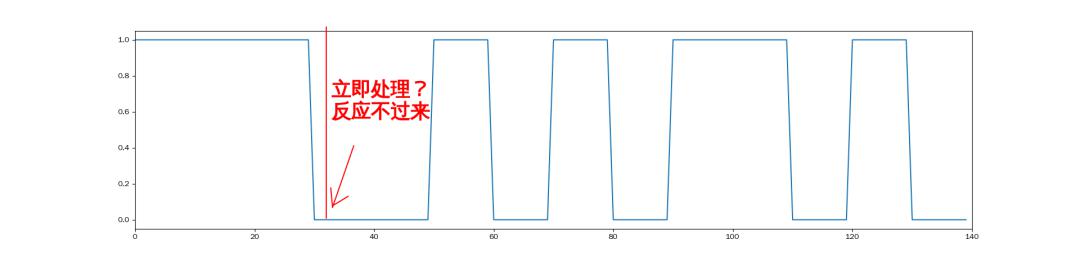

一直糾結硬件如何能做到ps級別響應，平時看芯片手冊最多也就8ps響應速度，相當于一檢測到邊沿就得完成解碼處理。都是晶體管，不可能做WIFI芯片的廠家比做CPU能達到更快的響應速度。

借鑒DDR的設計

以前看DDR發展變遷史，記得好像是DDR3開始就多了一個參數用來調整延時的，數據返回需要一定時間，所需時間遠大于1個時鐘周期，每次CPU讀取1個數據都要插入等待時間。怎么辦呢？

CPU: 讀取--等待------返回----讀取--等待------返回DDR: -----準備--完成--------------準備--完成

聰明的IC工程師想到巧妙的辦法——延時。檢測到邊沿的確不能立即返回?cái)?shù)據， 但可以利用這個邊沿做觸發器，觸發DDR內部數據準備，大約2.5個時鐘之后能完成數據反饋。

于是DDR和CPU之間做好約定，CPU特意錯開3個時鐘，第3個時鐘邊沿發起讀取命令，第四個立即能得到數據返回，內存訪問具有連續性，只要CPU不重新發內存的地址，DDR會自動的準備好下一個要返回的數據，這么依賴CPU和DDR之間的等待時間大大縮短。

CPU: 觸發------讀取--返回--讀取--返回DDR: -----準備--完成--------完成---

所以我想WIFI有可能也用了類似DDR的觸發、延時訪問機制。
