記一次難忘的PCB Layout經歷!
PCB Layout 需求:1. 系統整體架構為STM32L073+LoRa+A4950+RS485+電源處理部分+系統功耗監控+LED;2. 板子接口分布在兩端中間位置;3. 輸入端接口為電源+、電源-、IO1、IO2、GND、3V3、SWCLK、SWDIO;4. 輸出端接口為電機+、電機-、限位+、限位-、LoRa天線、RS485+、 RS485-;5 . 板子設計原則要從低功耗工業控制標準出發,力求做到高可靠,成本不是很敏感,優先考慮4-Layer;6. STM32參考鏈接,每個電源引腳濾波電容采用1uF+0.1uF的組合,RTC與單片機均采用外部無源晶振,要求4-pin封裝,RTC需要后備電池,放在板子背部,要求封裝盡量小,可以采用PH1.0的2-pin 座子;7.Lora模組需要引出UART的 TX,RX, RST,RF_OUT(外接電阻電容注意阻抗匹配 采用 IPEX 接口),與輸出接口的LoRa天線之前通過0歐姆的電阻跳線選擇,默認不焊接;8.BD6222FP- E2/A4950要求可以實時了解驅動電流,具體是否正確待驗證;9.為達到板子上的功耗可以控制,各個模塊額電源可以單片機控制關閉,比如 LED 指示燈的控制用一個 NPN 的三極管DTC143ZCAT116就可以;10.板子上涉及到 AD 采集的均需要通過跟隨器進入單片機管腳;

11. 參考板子大?。?5*150mm。


從需求來看不是很難,Layout工程師根據需求來畫板就可以了,看價格也還行,反正第一單,接了再說。


期間聽他聊起,他是因為時間來不及才把這個項目外包的,因為他還有程序要寫(因為自己水,所以挺佩服技能全面的人),所以就找到了朋友。


前期技術溝通還是挺愉快的,專業方面應該是沒話說,期間也反復修改了7,8回吧,這時候朋友覺得交付應該是沒有問題了,就把最終版發給客戶檢查。



沒想到,各種挑刺,這塊銅皮鋪的不對,這邊電阻沒有對齊,這邊絲印方向錯了,光耦沒有完全對齊,走線還可以繼續優化等等。


沒辦法,繼續改!


第二次提交,等了2天沒有反饋,以為交付完成了,便準備談尾款的事情。


好家伙,電話打過來又說經過他的檢查后,發現布局有問題,還是不夠美觀,還要繼續調整,這次必須大改?。?!但是他對朋友的專業性提出質疑,說要自己畫板子,對朋友很失望,耽誤了他的時間?。?!前面的定金就不要了,但是尾款也沒有了,勸朋友水平不行以后就不要瞎接單子了(惡語傷人六月寒,有種致命一擊的感覺)。


這種客戶直接拉黑?。?!明明就是不想給錢,啰嗦一大堆,一點底線也沒有!

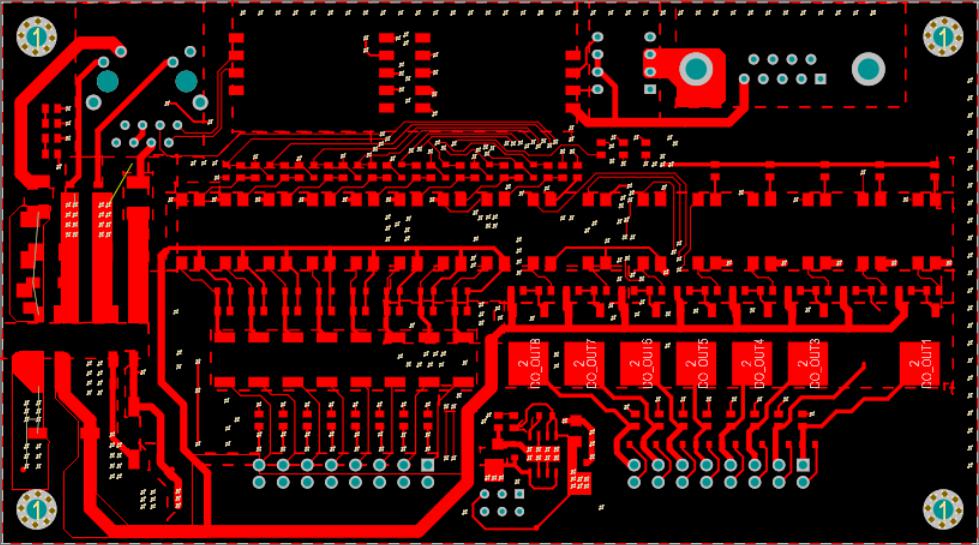

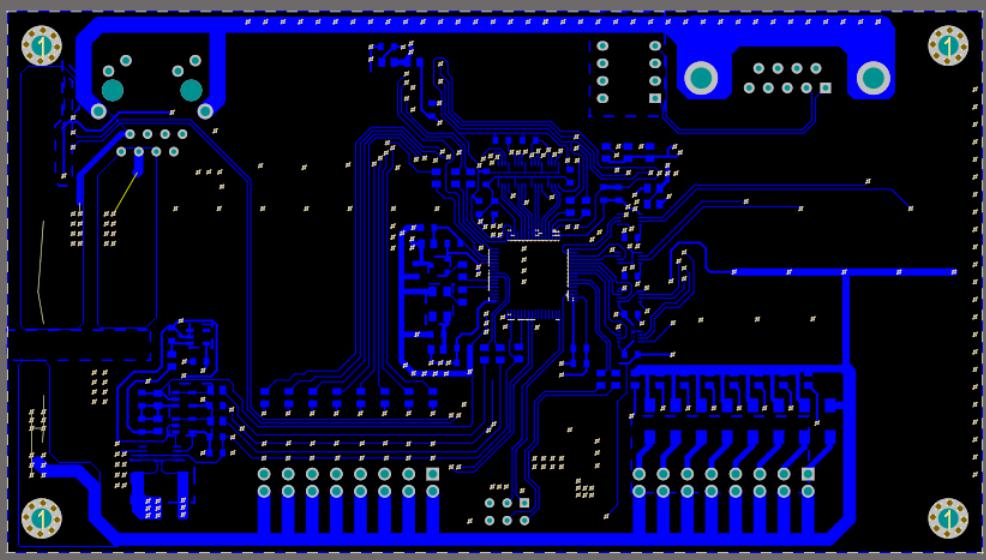

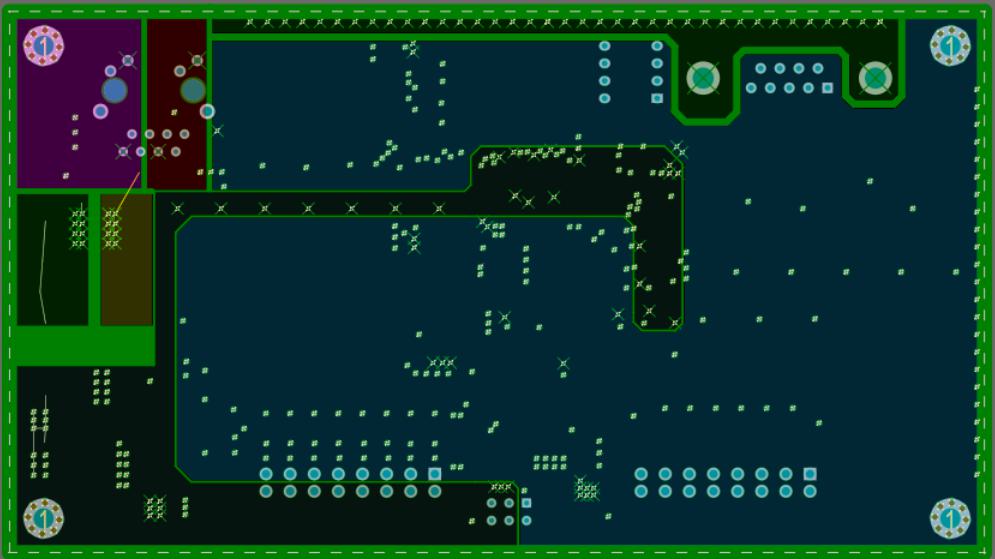

不過我覺得朋友的水平已經很不錯了,看看下面的成品吧,哈哈!4層板,中間2層負片,SIGNAL+GND+POWER+SIGNAL常規層疊,一如既往的高水準,比我可厲害多啦,哈哈!




最后,以郭德綱的定場詩結尾,提提氣!


大將生來膽氣豪,腰橫秋水雁翎刀。

風吹鼉鼓山河動,電閃旌旗日月高。

天上麒麟原有種,穴中螻蟻豈能逃。

太平待詔歸來日,朕與先生解戰袍。
