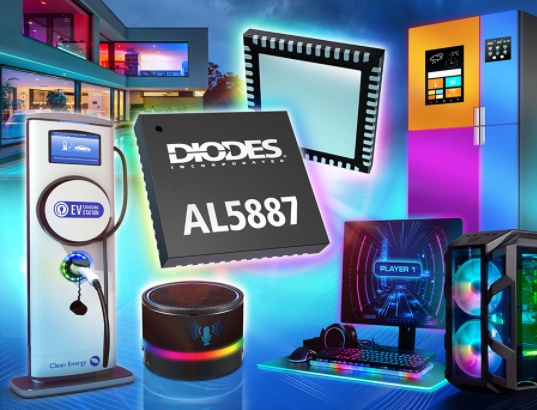

【2023 年 02 月 20 日美國德州普拉諾訊】Diodes 公司 (Diodes) (Nasdaq：DIOD) 宣布推出其最新的線性電流 LED 驅動器 DIODES AL5887。該產品提供了一種驅動眾多LED的簡單方法，以實現復雜的顏色混合和不同的照明模式。它集成了 I2C 和 SPI 兩種接口選項，提供了最大的系統設計靈活性。該器件具有寬廣的色彩調節范圍和廣泛的亮度動態范圍，可用于智能家電、電動車充電站、信息娛樂系統顯示器、物聯網信息指示器和計算硬件。

AL5887 共有 36 個獨立的可編程信道，能夠驅動多達 12 組RGB LED 模塊或 36 個單色LED。它具有用于調節顏色的內部 12 位脈寬調制器和 6 位模擬亮度控制器，可通過 SPI 或 I2C 接口訪問。

AL5887有三個可編程組用于每種顏色的軟件控制，使編程和設置 RGB 照明模塊圖案變得更加容易。每個通道具有獨立的顏色混合和亮度寄存器，可實現更好的顏色混合方案。調光功能依賴于 3% 至 100% 的 PWM 占空比。一旦占空比低于3%，內部電路將輸出轉換為模擬調光，保持線性度。通過結合PWM和模擬調光功能，可以實現大于100K：1的調光比。

AL5887 將高級診斷與故障報告功能相結合。其全面的內置保護功能可確?？煽窟\(yùn)行和持續安全，包括短路和 LED 開路保護以及過熱關斷。事前過熱關斷警告也有助于更早的系統保護。該器件使用兩個外部硬件地址引腳，在I2C模式下最多可將四個這些器件連接在一起。內置 16MHz 振蕩器可避免增設外部高精度時鐘，從而降低總體物料清單 (BOM) 成本。

Diodes 的 AL5887 LED 驅動器采用 52 引腳可潤濕 QFN 封裝，帶有裸露焊盤以提供更好的散熱。
