本期嘉賓是我們的老熟人 公牛PD 33W的車載充電器，此前我們對其進行過拆解，那它的充電表現和各方面性能到底如何呢?下面我們將圍繞協議測試、供電方案和產品測試展開評測解讀，幫助小伙伴們?nèi)轿涣私膺@款1A1C雙口快充車充及相應的設計方案。

協議測試

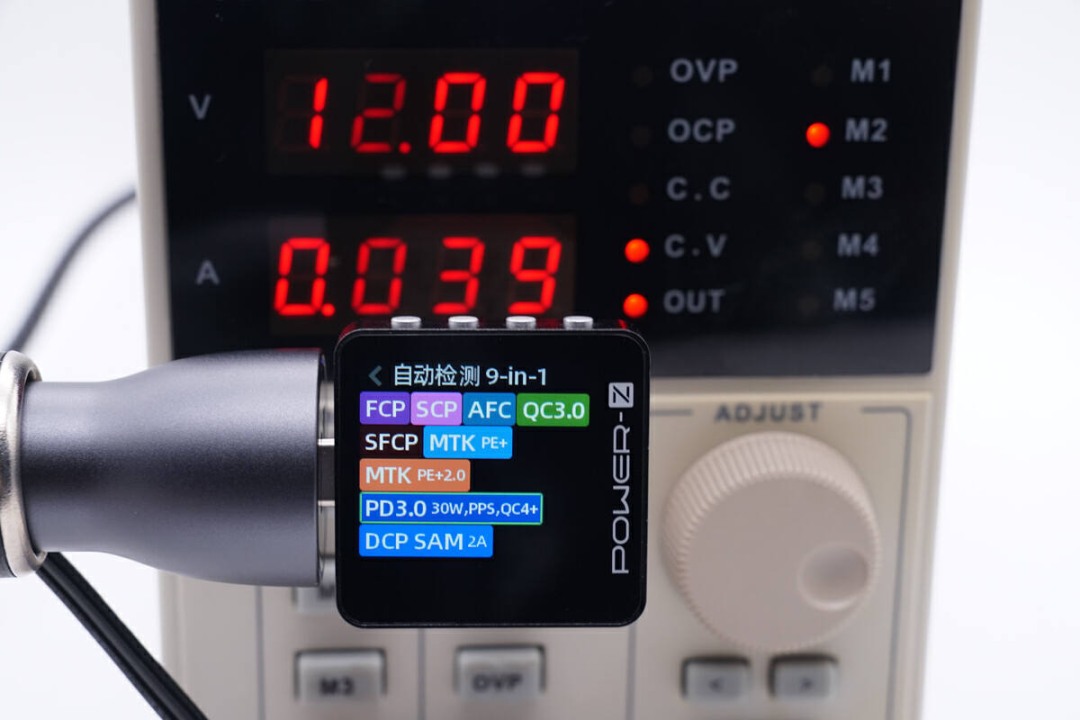

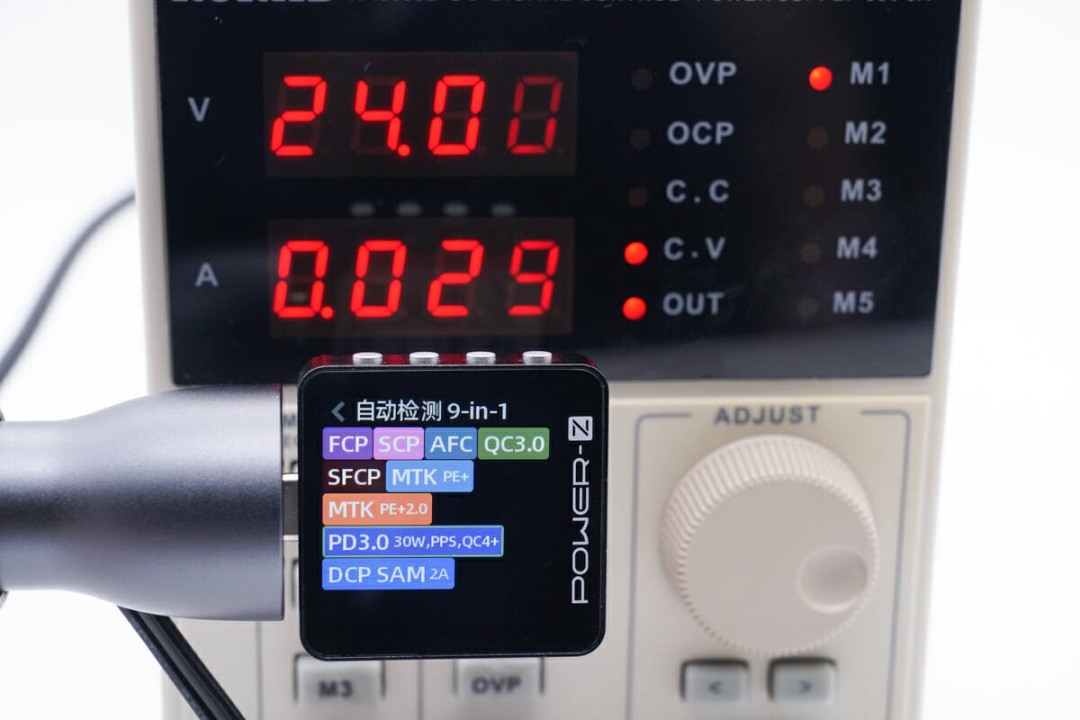

協議測試模塊主要測試充電器完整的快充協議，用戶可以根據具體的協議來匹配輸出設備;同時，不同車輛的車載電瓶電壓分為12V、24V兩類，因此需要測試車充在兩種情況下的快充協議，實測在兩類電壓下顯示信息一致，因此僅闡述其一。使用 POWER-Z KM003C測試儀測得 Type-C 口支持FCP、SCP、AFC、QC3.0、SFCP、MTK、PD3.0、PPS、QC4+、DCP和SAM 2A 等充電協議，協議覆蓋范圍廣泛。

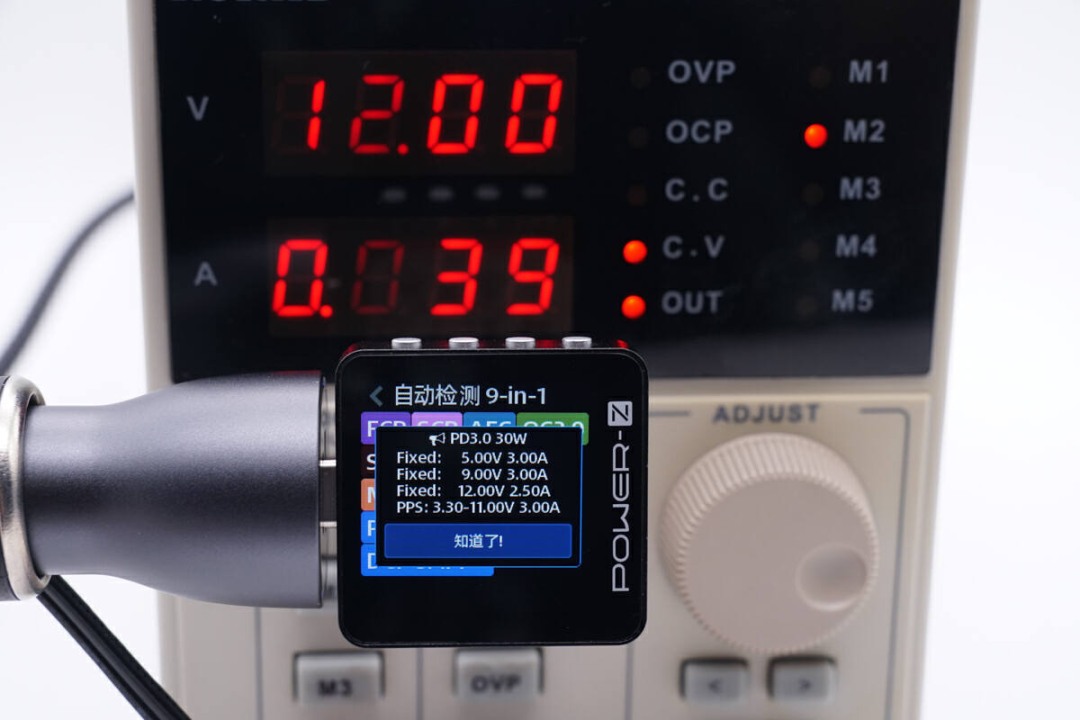

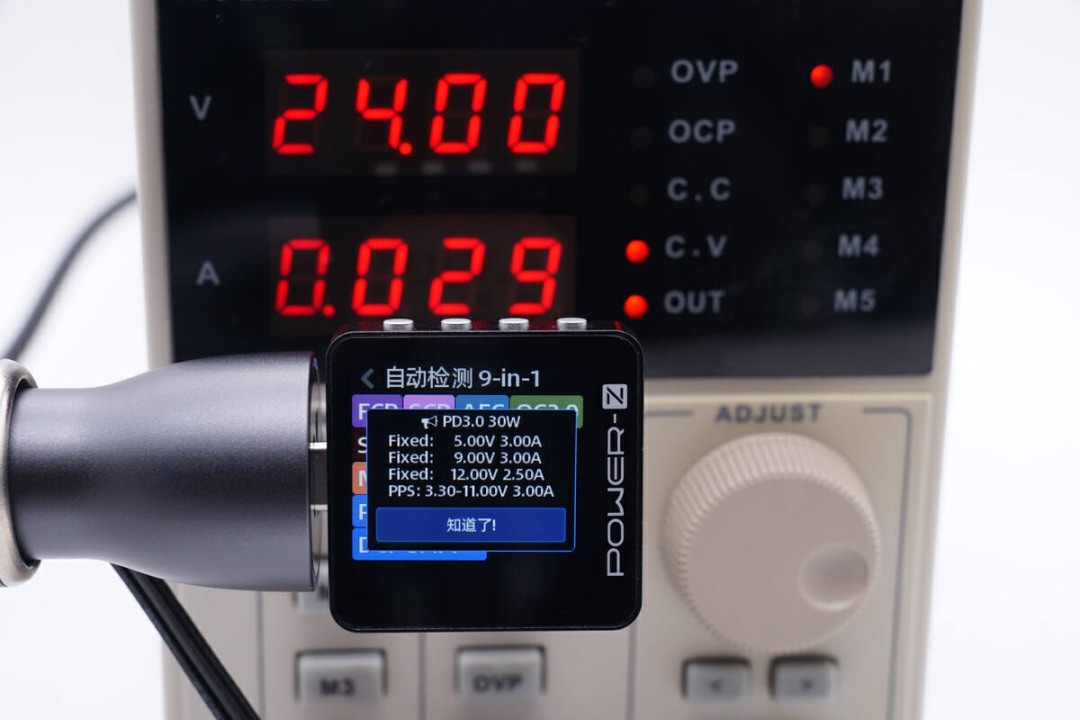

PDO報文方面，Type-C口具備 5V3A、9V3A、12V2.5A三組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

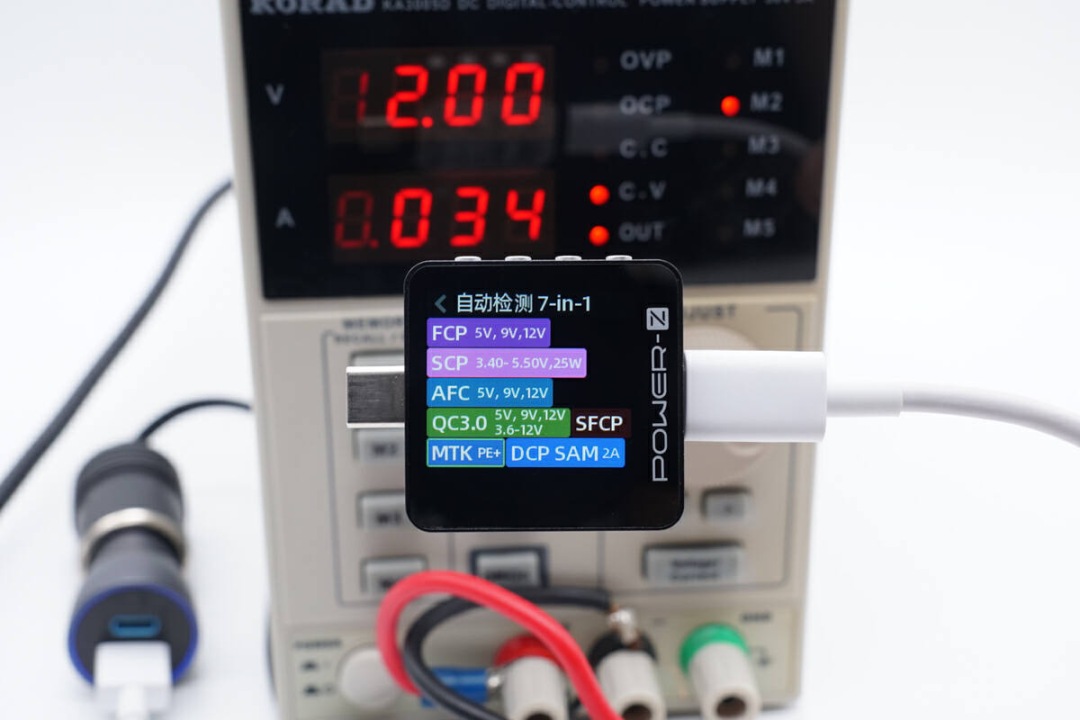

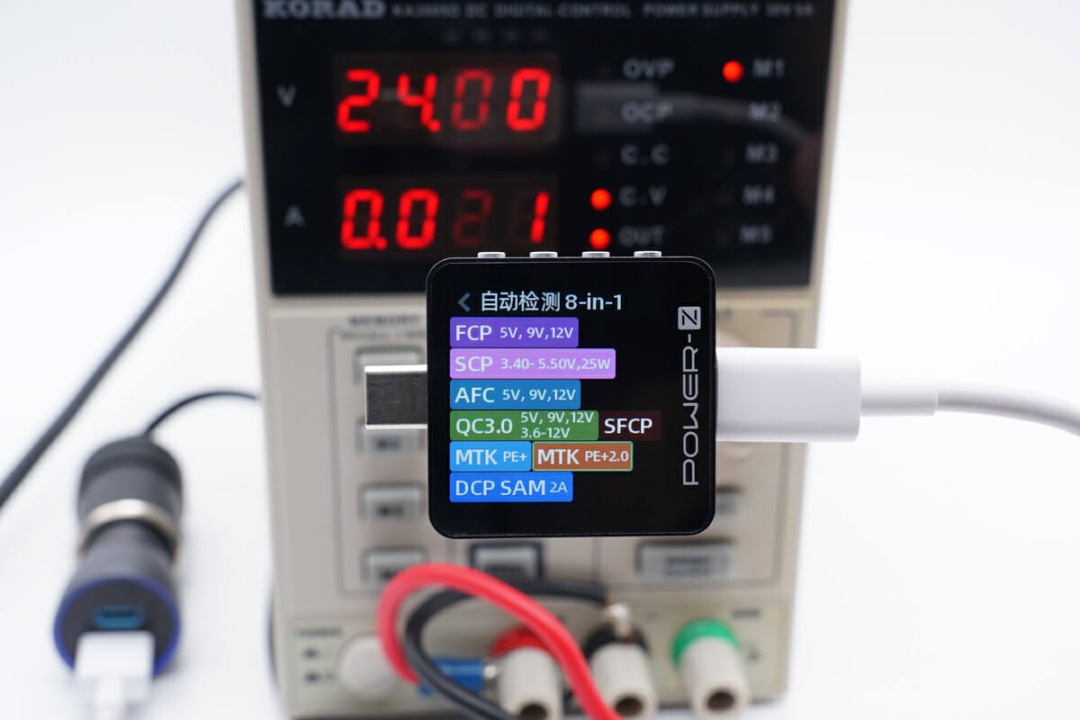

使用 POWER-Z KM003C測試儀實測 USB-A 口支持 FCP、SCP、AFC、QC3.0、SFCP、MTK、DCP 和 SAM 2A 等充電協議。

供電方案

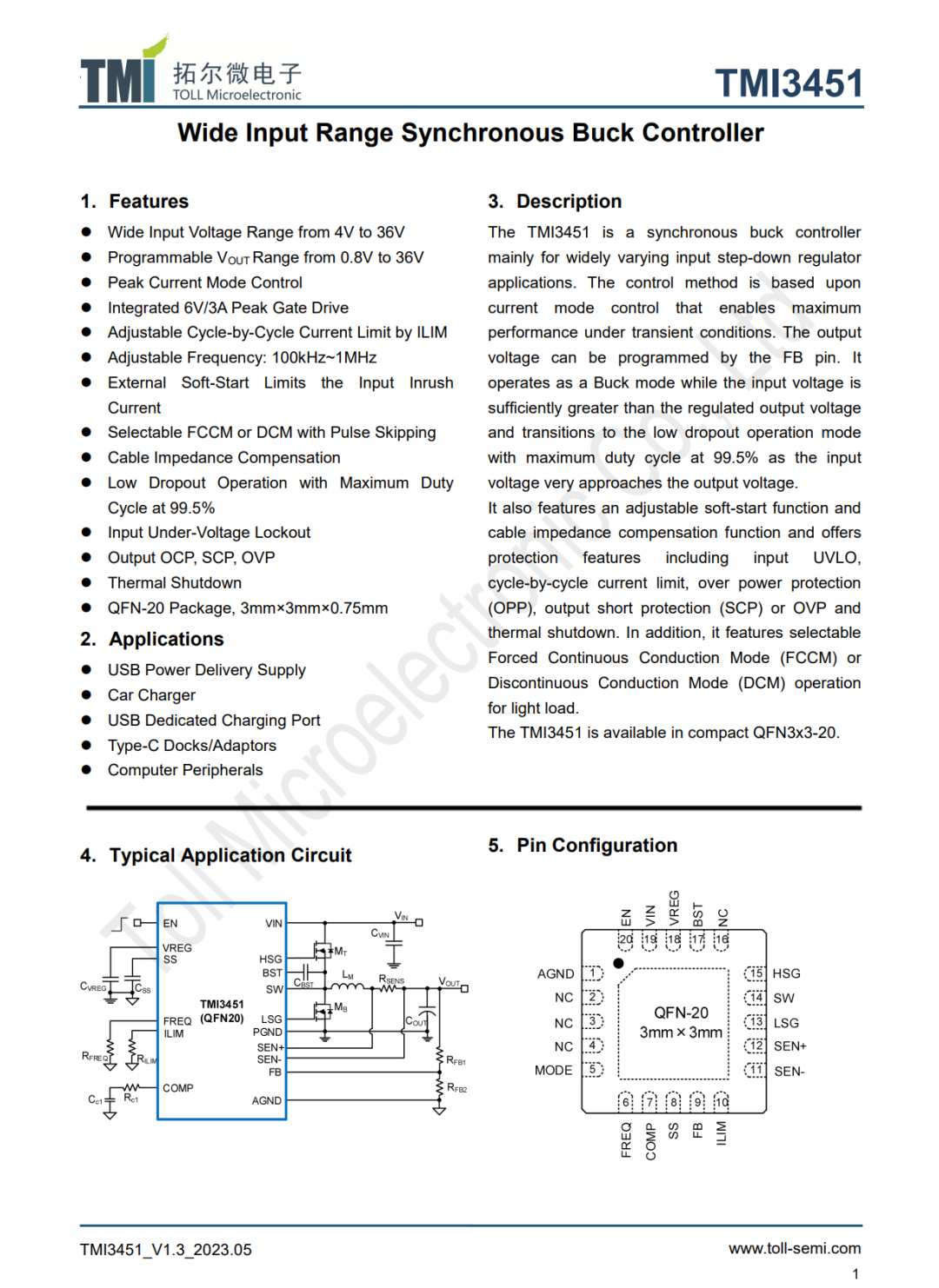

這款公牛33W車載充電器采用了拓爾微 IM2403+TMI3451雙口快充方案，以滿足這款車充33W快充輸出。拓爾微TMI3451是一顆寬電壓輸入和輸出的同步降壓控制器，支持36V輸入電壓和99.5%的占空比，實現低壓差輸出。芯片內置輸入欠壓保護，逐周期電流限制，輸出短路保護、過功率保護、過壓保護和過熱保護。

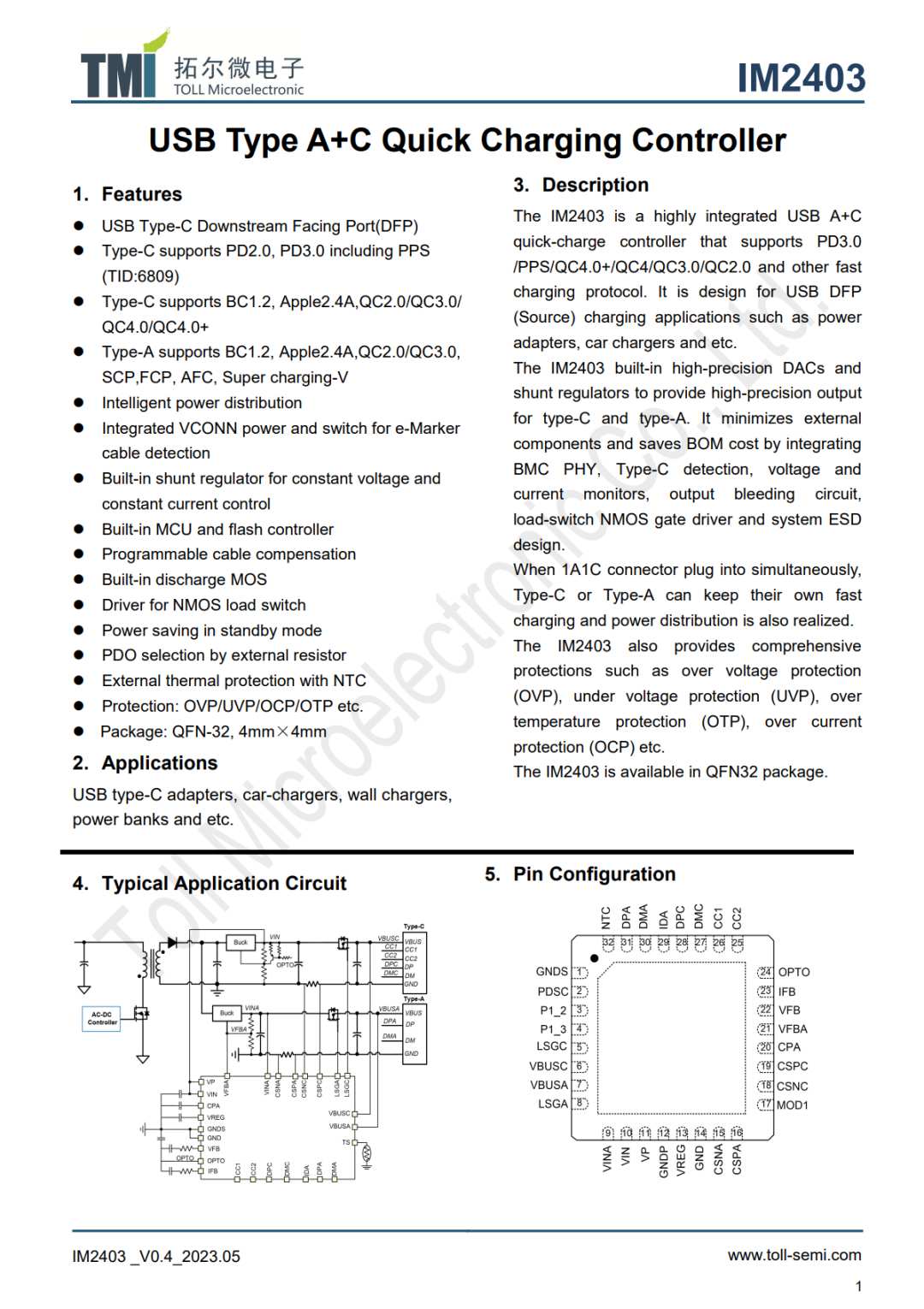

拓爾微 IM2403 支持使用外置電阻選擇PDO，外置NTC熱敏電阻進行過熱保護，具備過壓，欠壓，過流和過熱保護功能，適用于USB-C適配器，車充以及移動電源等，采用QFN4*4-32封裝。

產品測試

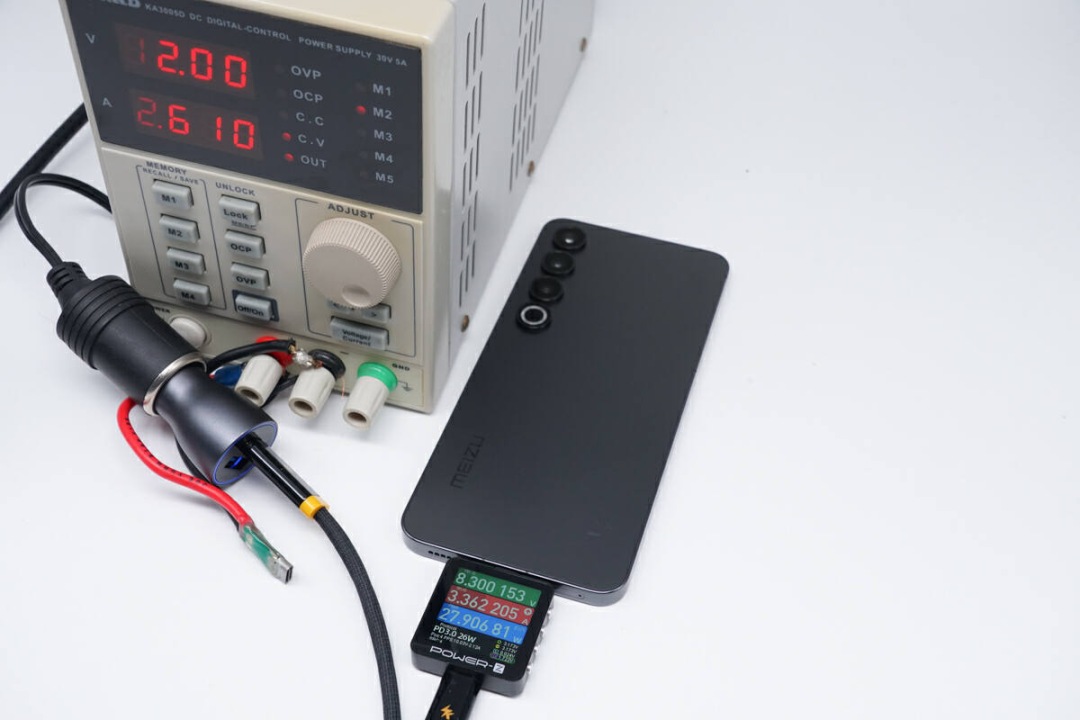

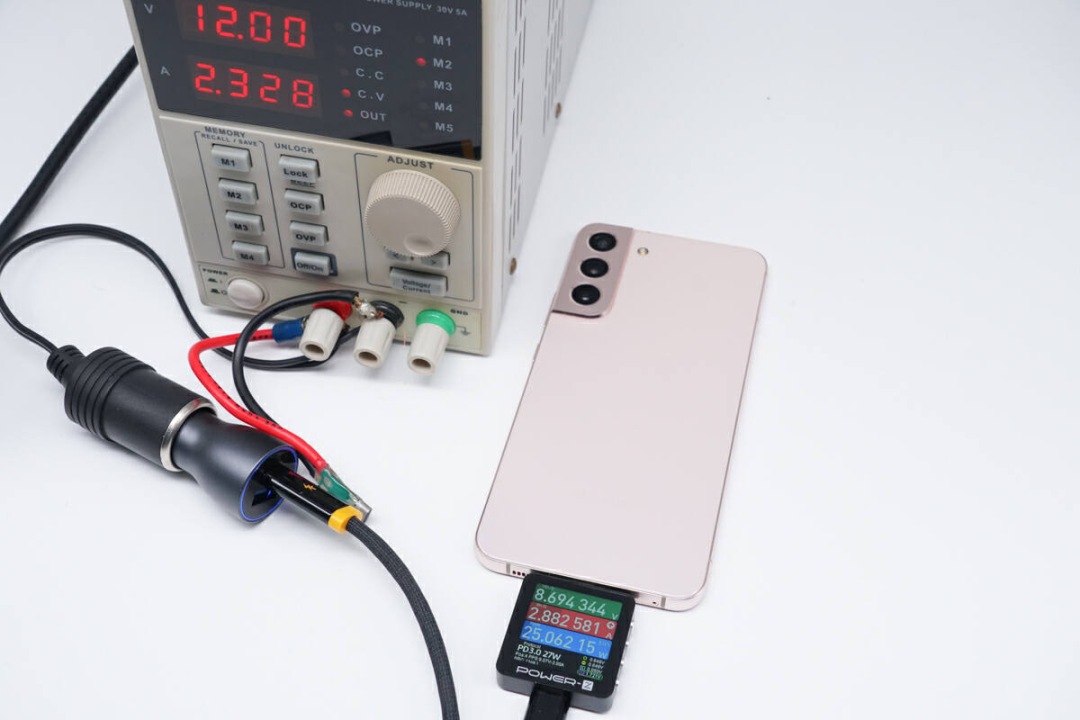

接下來，從充電兼容性、充電全程、紋波、溫度等方面進行產品測試，給大家展示具體的使用體驗。首先進行的是充電兼容性測試，對數十款不同機型進行充電實測和結果展示——12V車輛電壓 USB-C將 三星S22+、魅族20PRO連接 公牛33W車充，使用 POWER-Z KM003C 測試儀讀取功率分別為 8.69V 2.88A 25.06W和 8.30V 3.36A 27.90W，屏中均顯示成功握手PD快充協議。

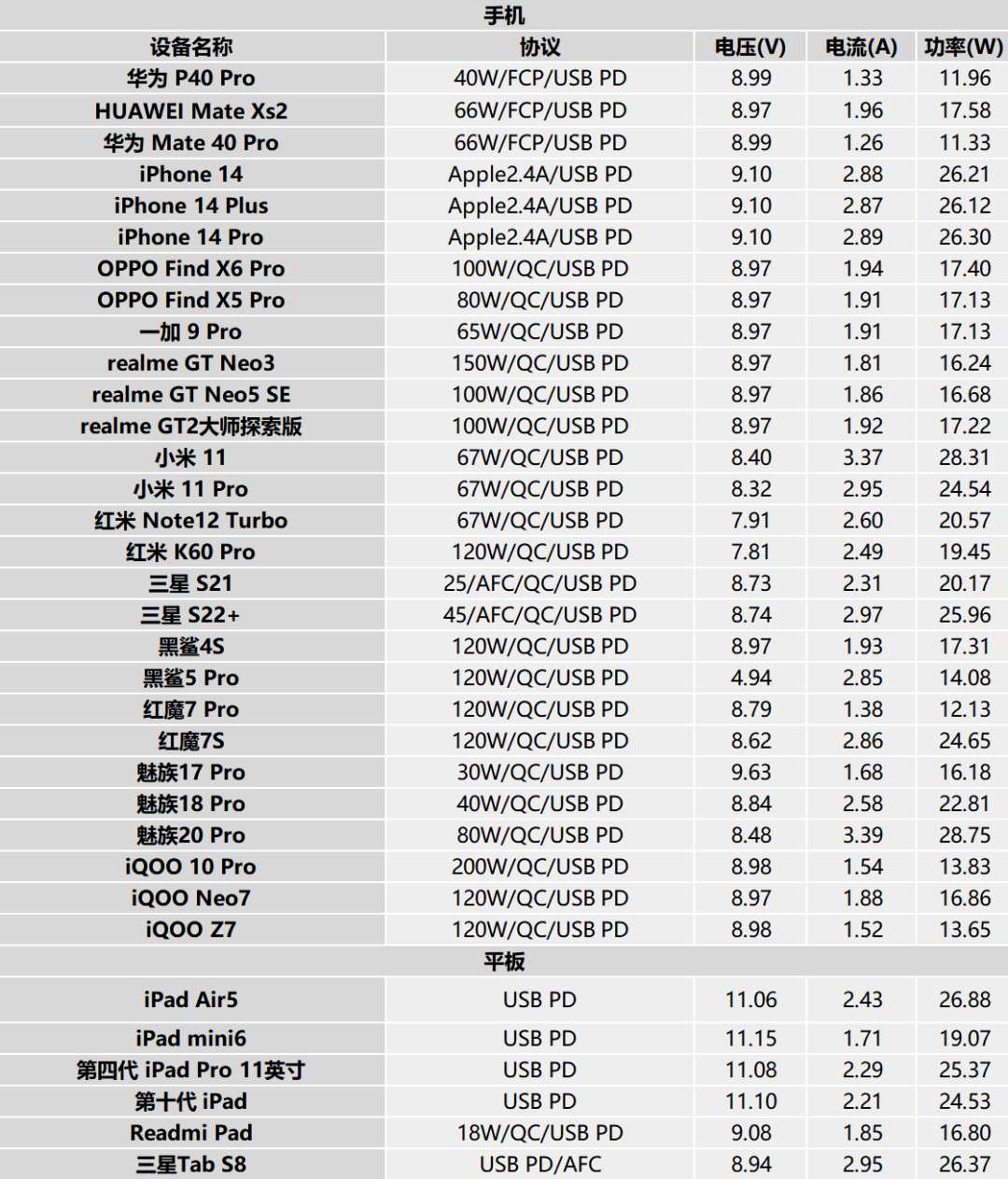

將在12V電壓下所測產品的兼容性數據匯總至如下表格，從表中可以看出大部分手機和平板握手9V電壓檔位，且對大部分手機、平板充電兼容性都較為良好。其中在12V電壓下手機兼容性測試中充電功率最高的是 魅族 20 PRO 為28.75W;平板兼容性方面，充電功率最高的是 iPad Air5 為 26.88W。

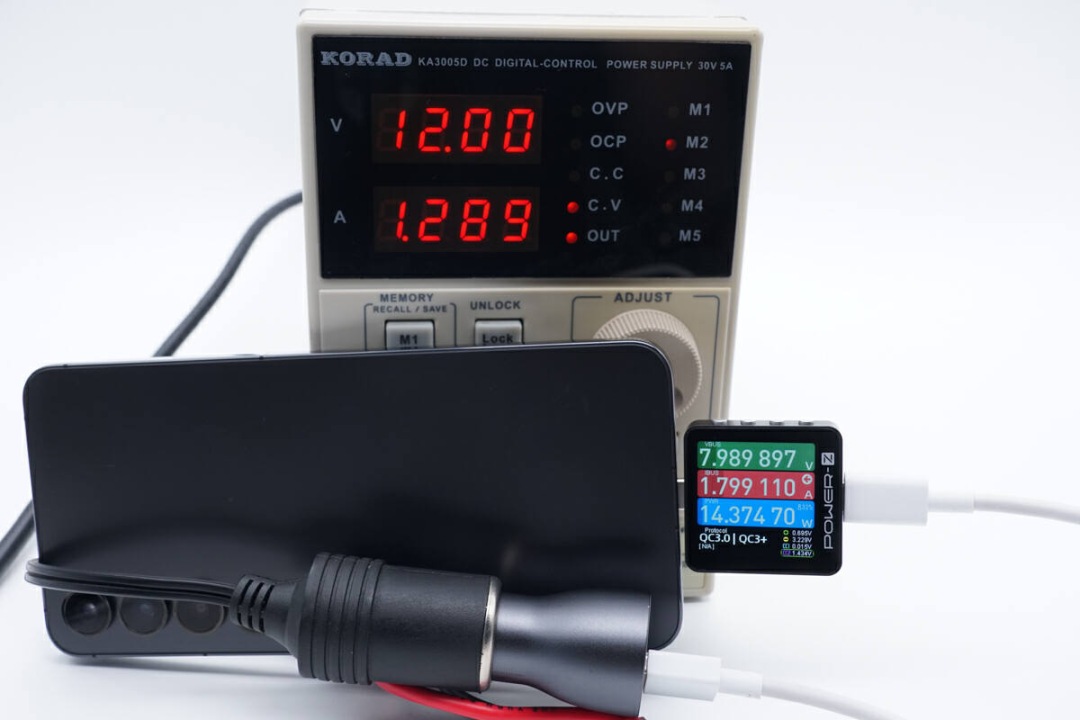

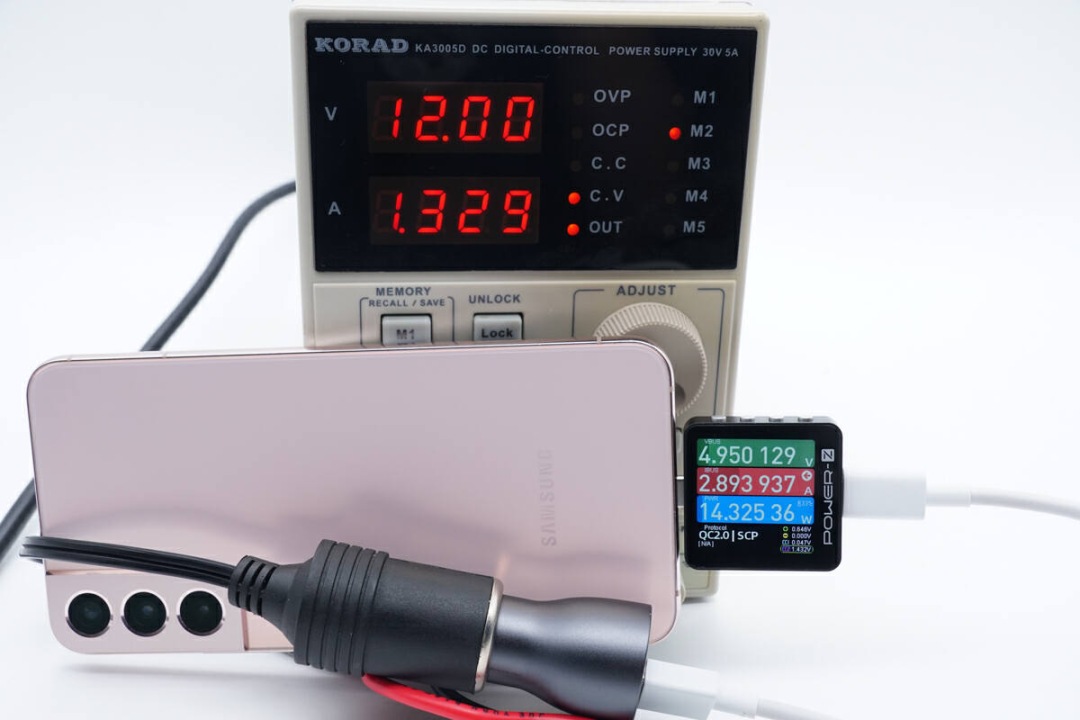

12V車輛電壓 USB-A將 魅族 20 PRO、三星 S22+ 連接公牛33W車充使用 POWER-Z KM003C 測試儀讀取功率分別為 7.99V 1.79A 14.37W和4.95V 2.89A 14.32W，屏中顯示成功握手QC和PD快充協議。

在12V電壓下，充電功率最高的是魅族17Pro達25.10W;從數據可以看出，這款車充在魅族系列的測試中表現優秀，OPPO系穩定在17W。

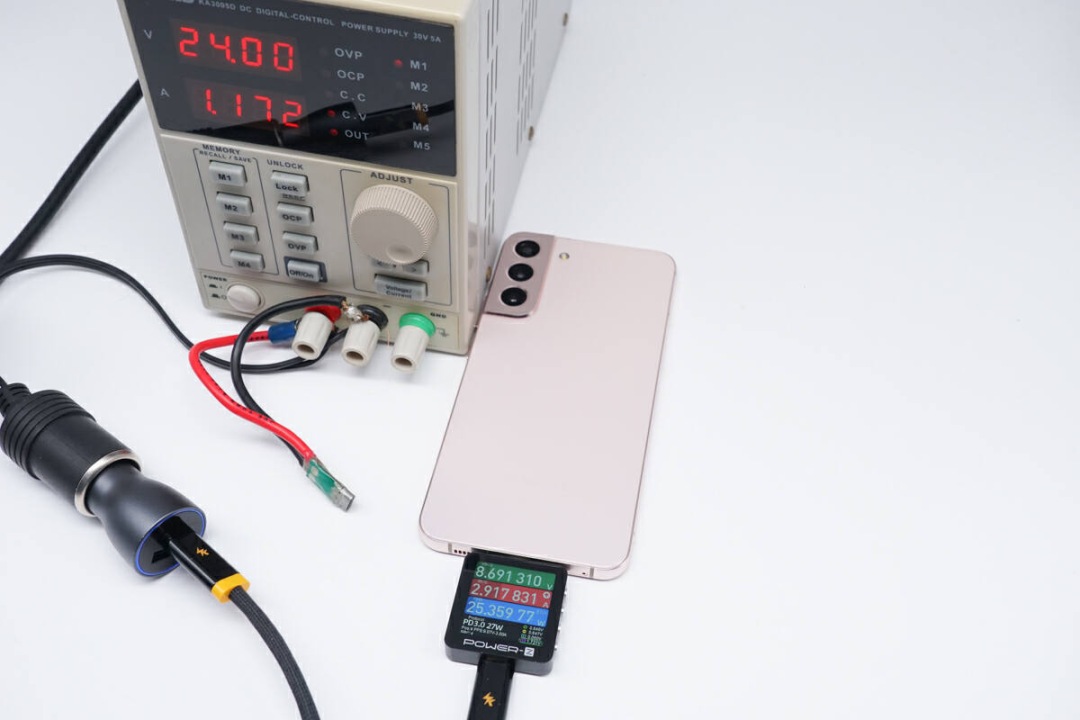

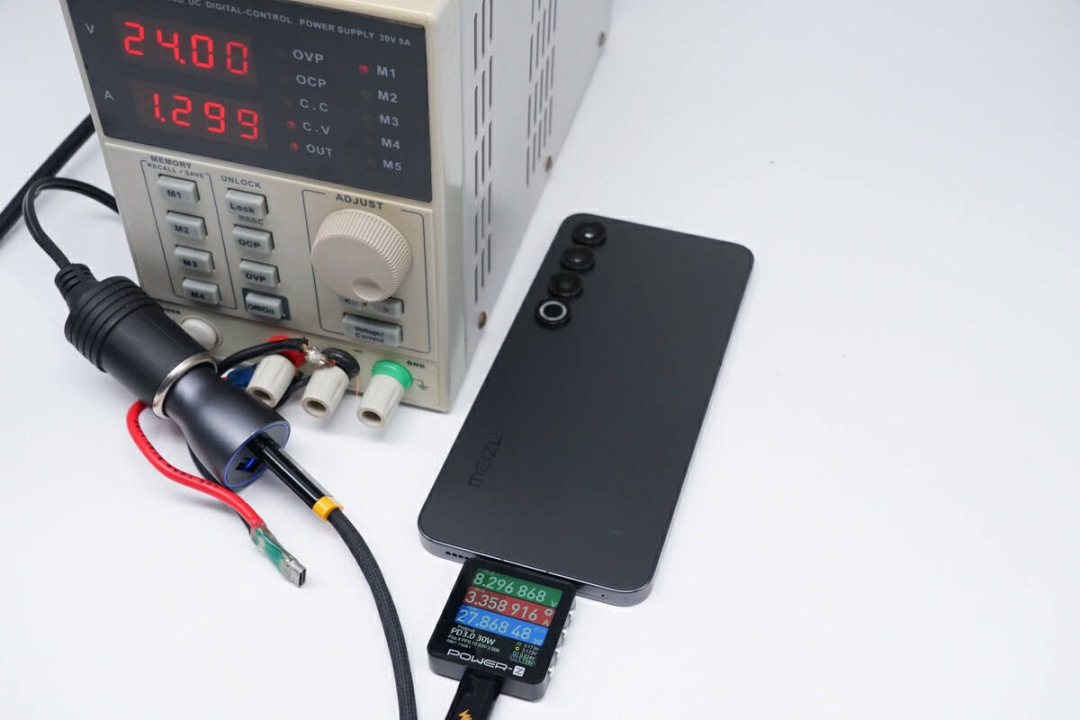

24V車輛電壓 USB-C將 三星 S22+、魅族 20 PRO 連接公牛33W車充使用 POWER-Z KM003C 測試儀讀取功率分別為 8.69V 2.92A 25.35W和 8.29V 3.36A 27.86W，均顯示成功握手PD快充協議。

將24V電壓下所測產品的兼容性測試數據匯總至表格，從圖中可以看出大部分手機和平板均握手9V電壓檔位。其中，手機兼容性測試方面，小米11充電功率高達28.07W，iPhone的三款機型充電功率在26W區間，與原裝充電器表現相當，其余機型在13~24W區間。平板兼容性測試方面，三星Tab S8充電功率最高27.75W。

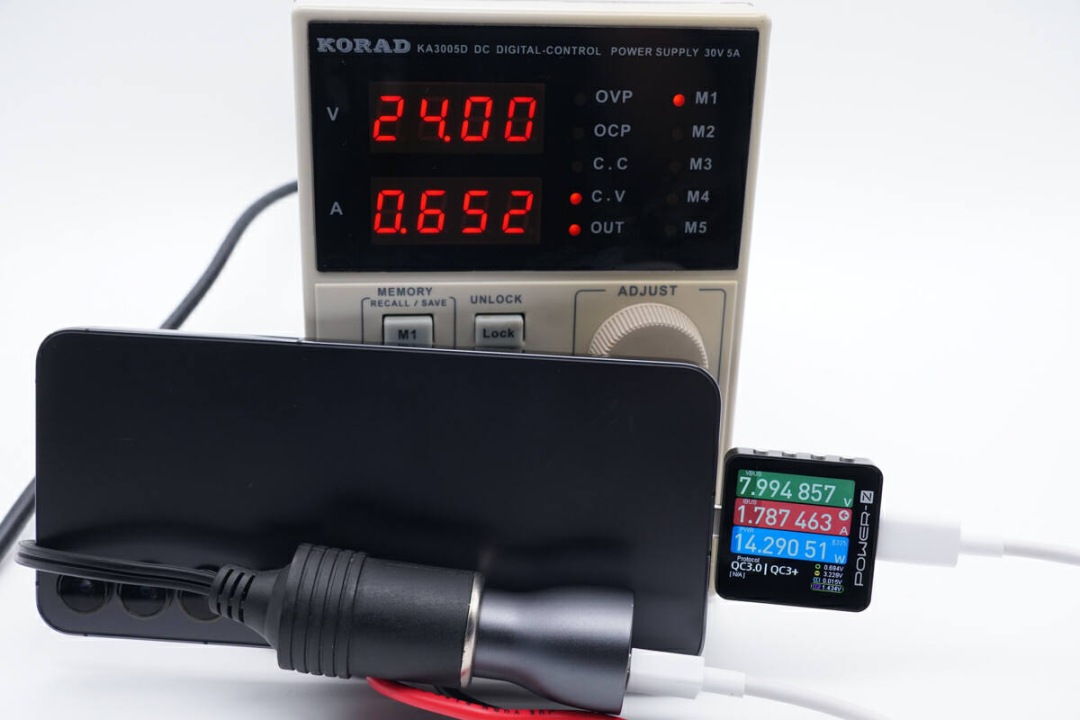

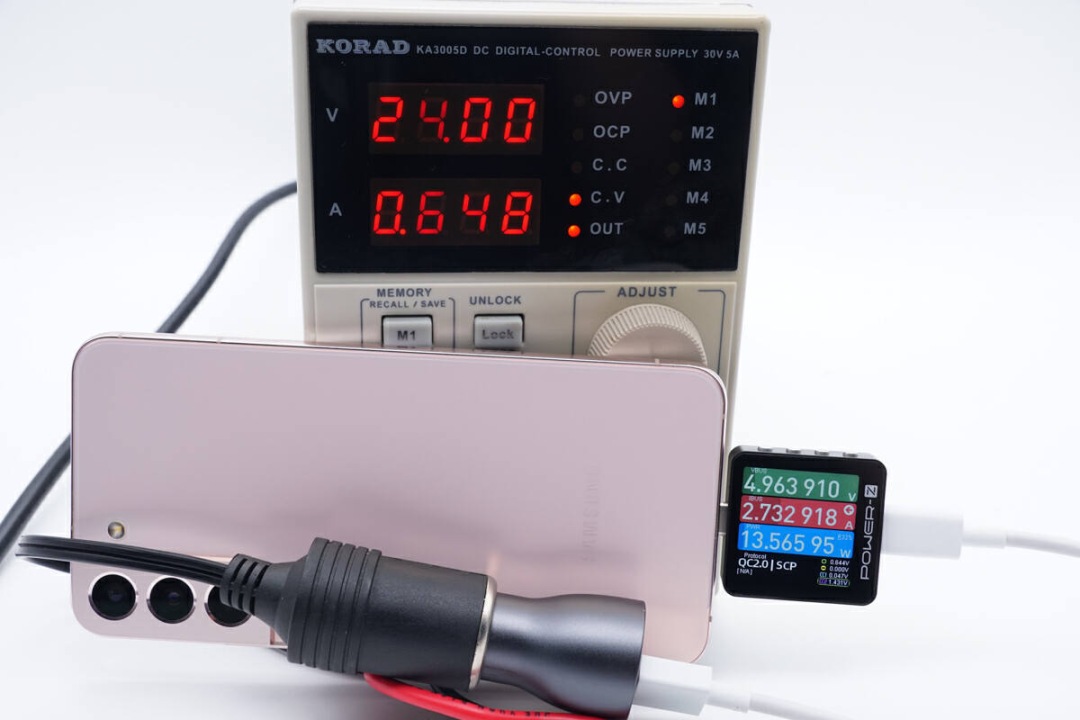

24V車輛電壓 USB-A將 三星S22+、魅族20 PRO連接公牛33W車充，使用 POWER-Z KM003C 測試儀讀取功率分別為4.96V 2.73A 13.56W和7.99V 1.78A 14.29W，屏中均顯示成功握手QC快充協議。

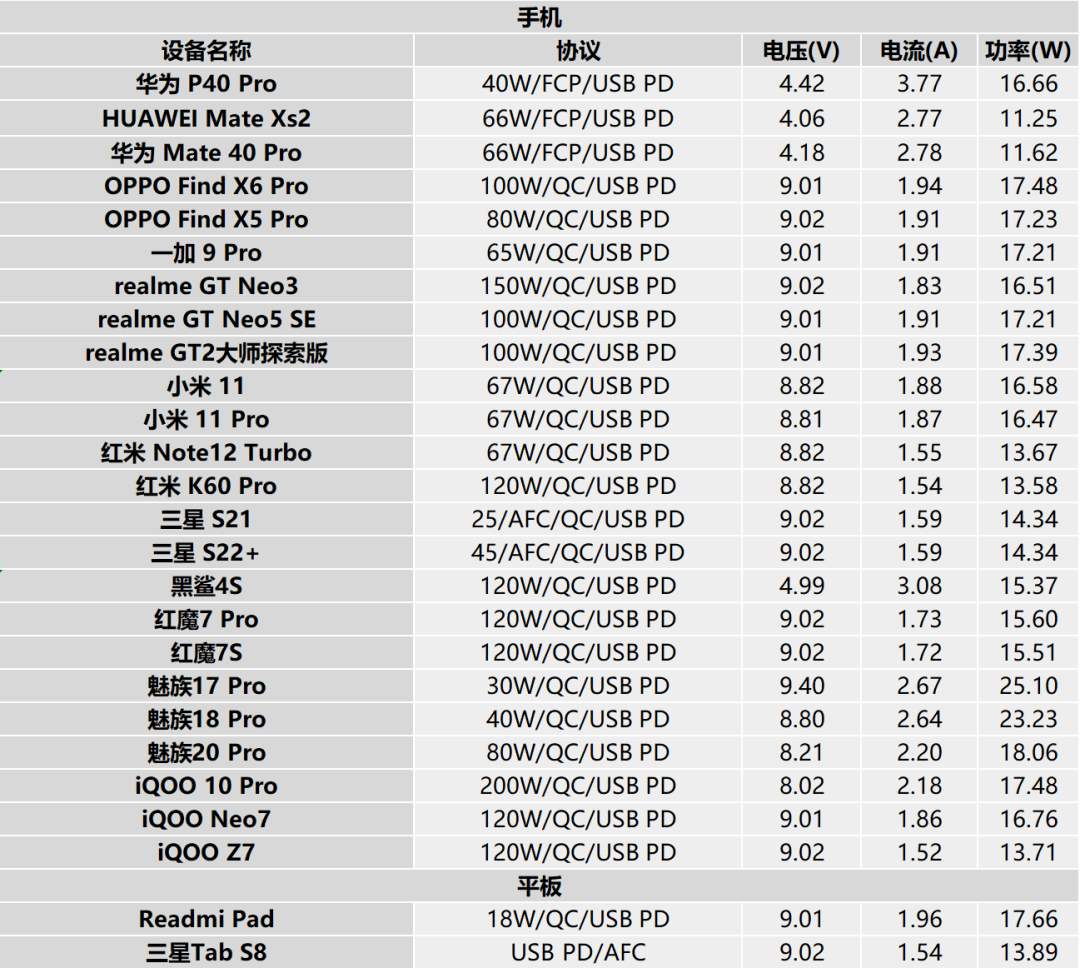

將24V電壓下所測產品的兼容性測試數據匯總至表格，從圖中可以看到所測手機和平板分別握手9V和5V電壓檔位。24V電壓下A口表現最好的同樣為三款魅族旗艦，OPPO系列也穩定在17W左右，其余機型在11-16W區間。平板方面24V與12V差距不大，Redmi Pad功率達到17.68W，總的來說由于A口功率限制，正常情況下優先選擇C口進行充電。

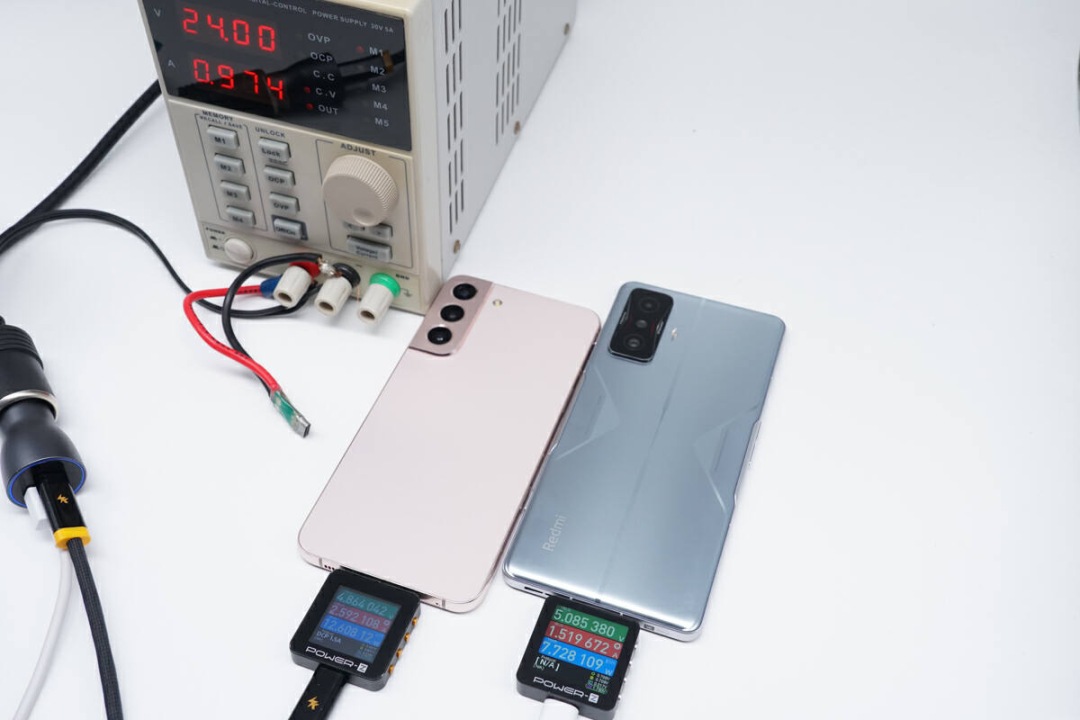

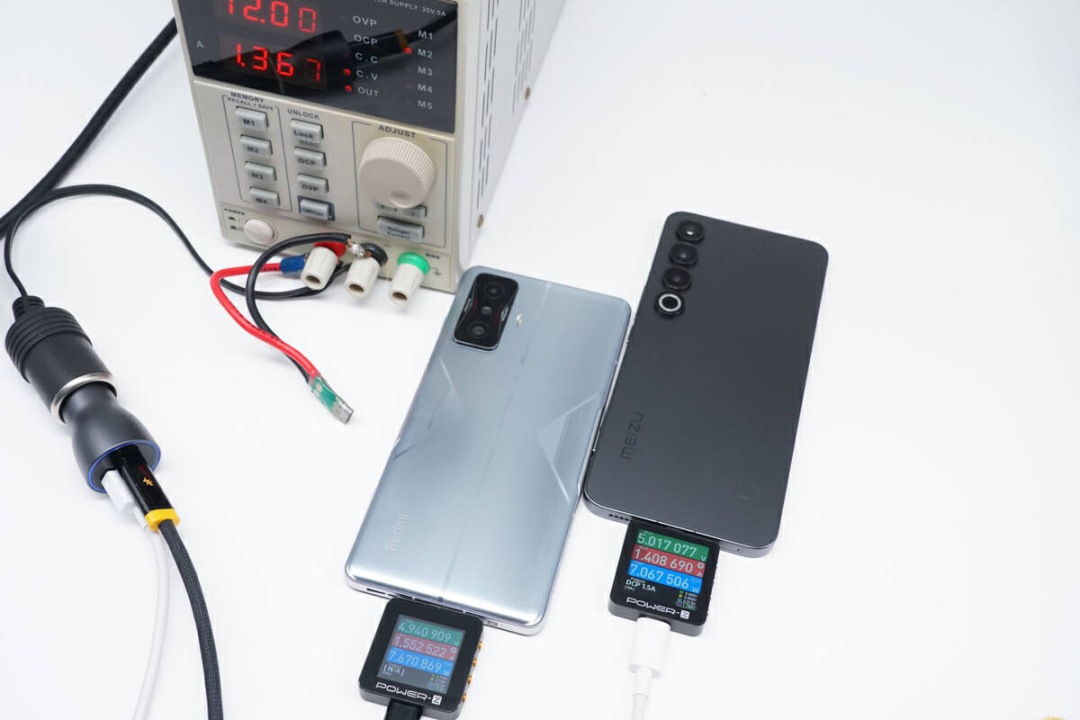

小結：基于以上產品兼容性測試，此款車充基本能滿足手機、平板等設備的充電需求;雙口同時輸出測試，12V電壓下雙口同時輸出從左到右依次為：7.67W、7.06W;24V電壓下雙口同時輸出從左到右依次為：17.6W、7.72W。

充電全程測試，針對公牛33W車充的充電全程，選用了iPhone 14 Pro Max作為測試對象，充電全程將車充放置于25℃的恒溫箱中。接通電源后，握手9V電壓檔位;下圖可以看出iPhone 14 Pro Max充電50%耗時26分鐘，充電至80%耗時56分鐘，充滿電需要2小時38分鐘左右。實測數據如下：

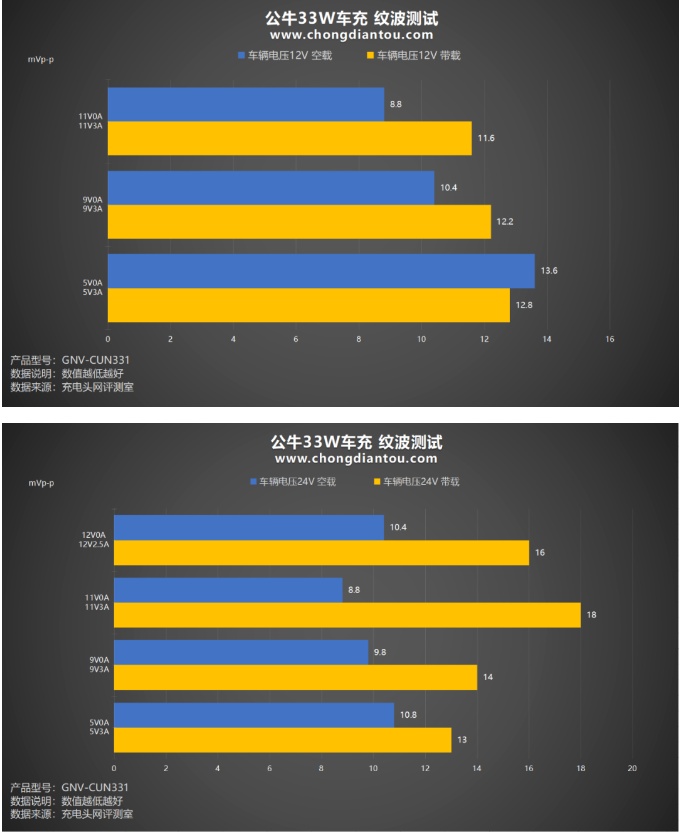

紋波測試，采用示波器測試車充輸出的紋波值，檢測車充的輸出質量。紋波越低，車充的輸出質量就越高。如下分別是12V和24V車輛電壓下，公牛33W車充的紋波數據，帶載下紋波峰值分別為12.8mVp-p和18mVp-p。

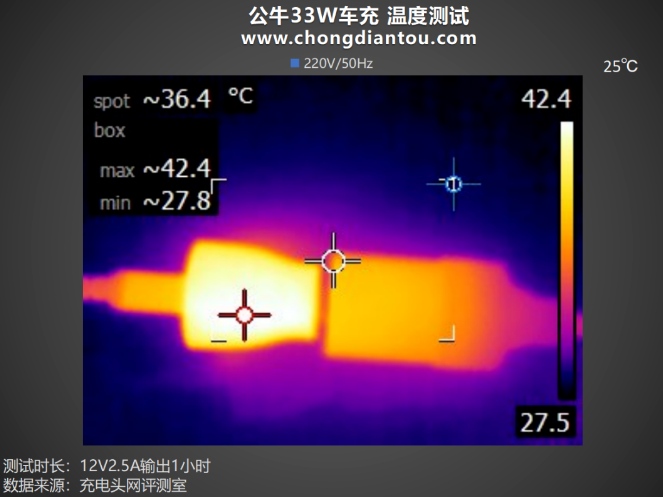

溫度測試，將車充放在25℃的恒溫箱中進行溫度測試，并使用熱成像儀拍攝表面的溫度，從圖中可以看出以12V2.5A 30W的功率持續輸出1小時，A面溫度最高為42.4℃，B面溫度最高為43.2℃，即使夏日使用也可以安心。

總結

公牛 33W 車載充電器搭配Type-C+USB-A的端口配置，滿足雙設備充電需求;從性能來看，Type-C、USB-A端口對于手機的快充支持情況皆不錯，端口的充電功率均能達到標稱;整體來看，公牛 33W 車載充電器在各項測試中的性能表現優異，內置拓爾微電子的同步降壓控制器及協議芯片，可滿足33W快充輸出，在雙設備同時充電下，車充輸出更穩定，發熱更小。除以上產品，拓爾微已有多個芯片解決方案應用到市場上，如mophie 15W三合一無線充電器、摩米士100W 4C2A六口氮化鎵無線桌面充電器、安克65W 2C1A全氮化鎵快充插座等大品牌產品，性能與質量獲客戶一致認可。
