據貝哲斯咨詢的數據，2022年全球汽車毫米波雷達市場規模達到492.35億人民幣，預測至2028年，全球汽車毫米波雷達市場規模將會達到2858.93億元，預測期間內將達到33.78%的年均復合增長率。毫米波雷達的創新技術突破和應用將會讓未來汽車變得更加智能化，衛星架構雷達將會伴隨著域控架構的發展而逐漸普及。而在汽車智能化的同時不可忽視的另一個基礎要素是安全，這對于基礎電源類器件提出了更高集成度、更高冗余和更高功能安全的要求。

圍繞著汽車更加智能化和安全化兩大趨勢，TI在CES2024上發布了全新衛星架構單片毫米波雷達“AWR2544”、接觸器驅動器“DRV3946-Q1”和爆管驅動器“DRV3901-Q1”。

為衛星雷達架構做好準備

為了實現更高等級自動駕駛，汽車制造商開始不斷優化汽車架構，譬如雷達等傳感器的數量也不斷增多，四個角雷達+一個前向激光雷達開始成為一種流行的方案。而這么多的數據需要一種更高效的處理方式。隨著汽車計算架構發展和雷達數量增加，為了實現整個系統更高效的數據傳輸和計算效能，一種名為衛星架構雷達也開始出現。

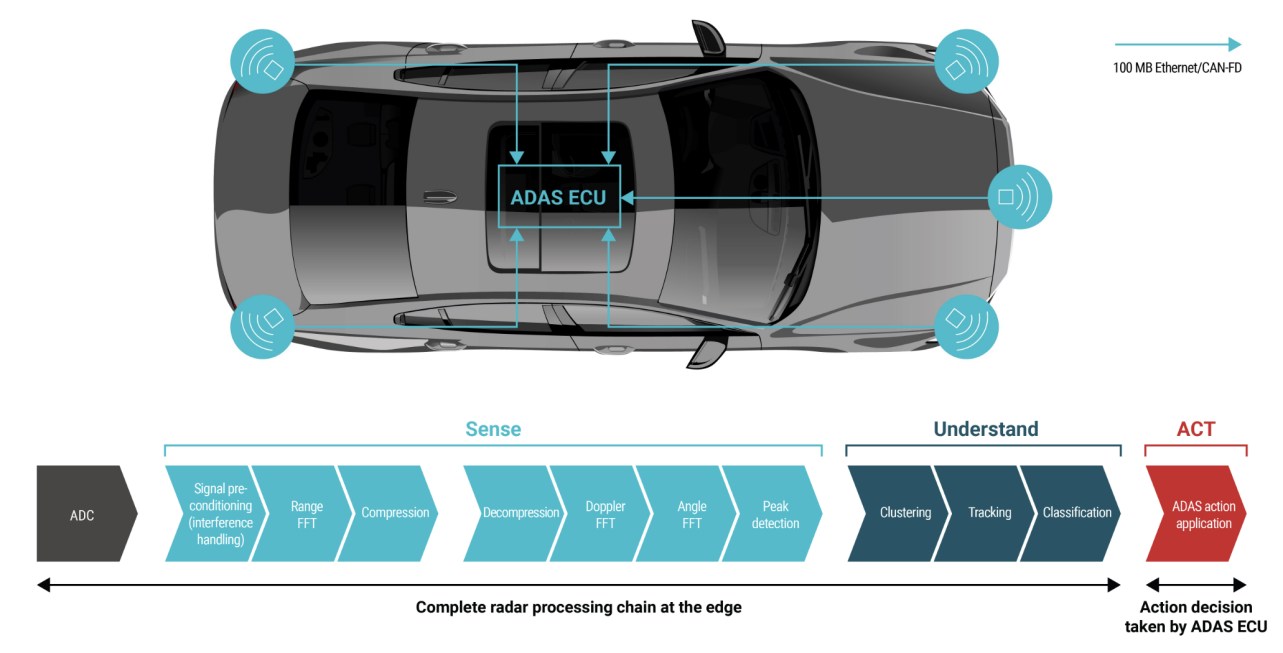

?傳統雷達架構：雷達直接連接到ADAS ECU

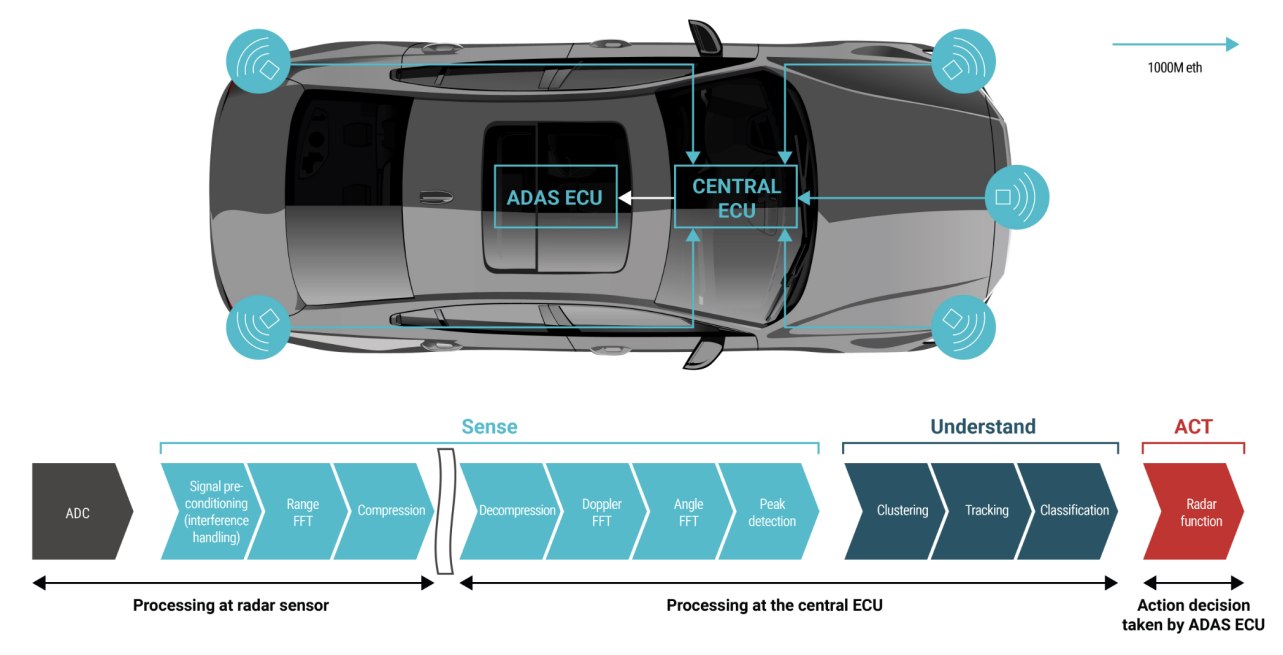

?衛星雷達架構：雷達連接至中央ECU

在傳統架構中，為了加速整個鏈路的效能，減少ADAS ECU的計算負擔，雷達模塊上需要進行更多的計算，將計算之后的數據再傳輸?shù)紸DAS ECU中進行融合。而在衛星架構中，雷達模塊中不需要再進行高階的計算工作，只需要進行一些基本的感知數據預處理，然后就可以通過高速鏈路傳輸至中央ECU，由中央ECU中進行多傳感數據處理、計算和融合，然后由ADAS來進行決策即可。

采用衛星架構之后的益處頗多，一是提高了雷達部署的靈活性，降低了角雷達的發熱量和成本等；二是提高了各個雷達數據之間的相關性，可以融合構建雷達維度的環視模型，還可以進一步與其他傳感器數據相結合，從而大大提高了ADAS系統判斷的準確性。

據德州儀器資深現場應用工程師Chris Meng介紹，衛星雷達架構是一個新概念，它源于自動駕駛技術發展中汽車制造商的架構優化。雖然這一概念目前尚處于初期階段，但它無疑標志著汽車?yán)走_(dá)架構未來的發展方向。汽車制造商正積極研究如何將衛星雷達有效集成，并探索相應的產品設計。此外，衛星雷達的采用與模組成本密切相關。采用衛星雷達意味著雷達的數量將增加，雖然這會降低單個雷達的靈活性，但從性能角度來看，衛星雷達架構將提供更優越的性能。

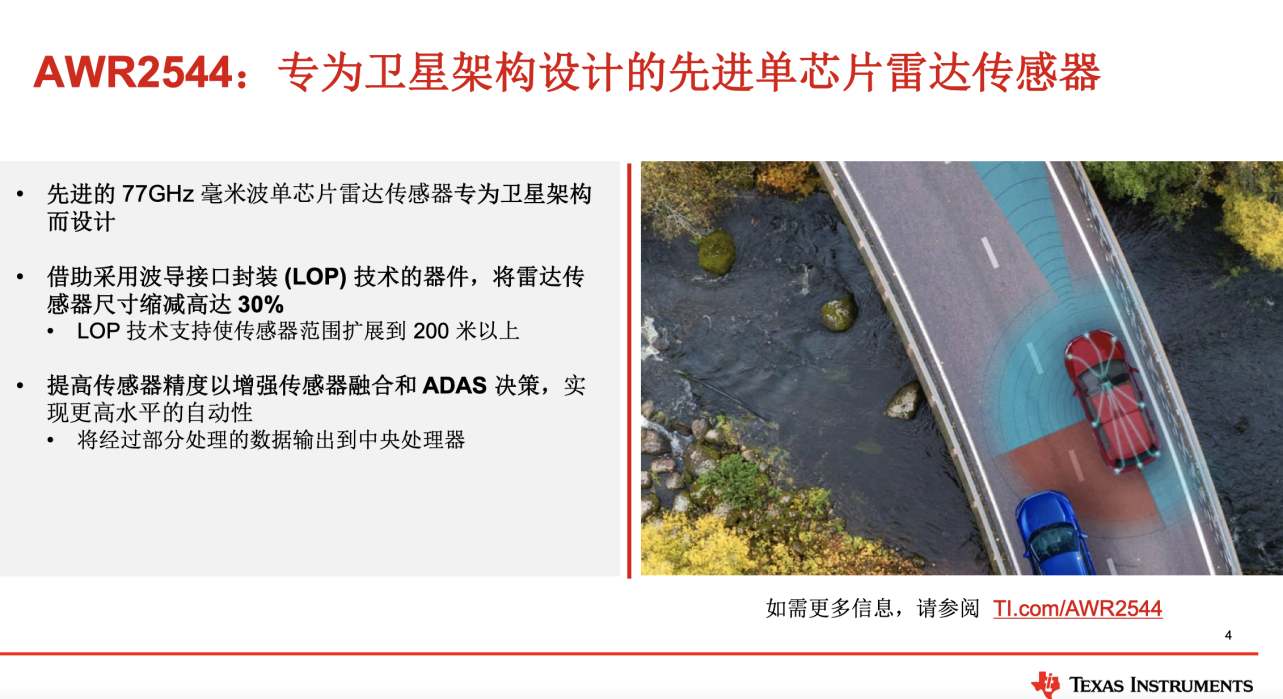

雖然衛星雷達架構有很多優點，但當前的大部分傳統雷達傳感器芯片并沒有對衛星雷達架構進行優化。為了適應自動駕駛不斷發展的技術趨勢，德州儀器專門針對衛星雷達架構，設計了一款先進的單芯片雷達傳感器，也就是在此次CES 2024上發布的“AWR2544”。

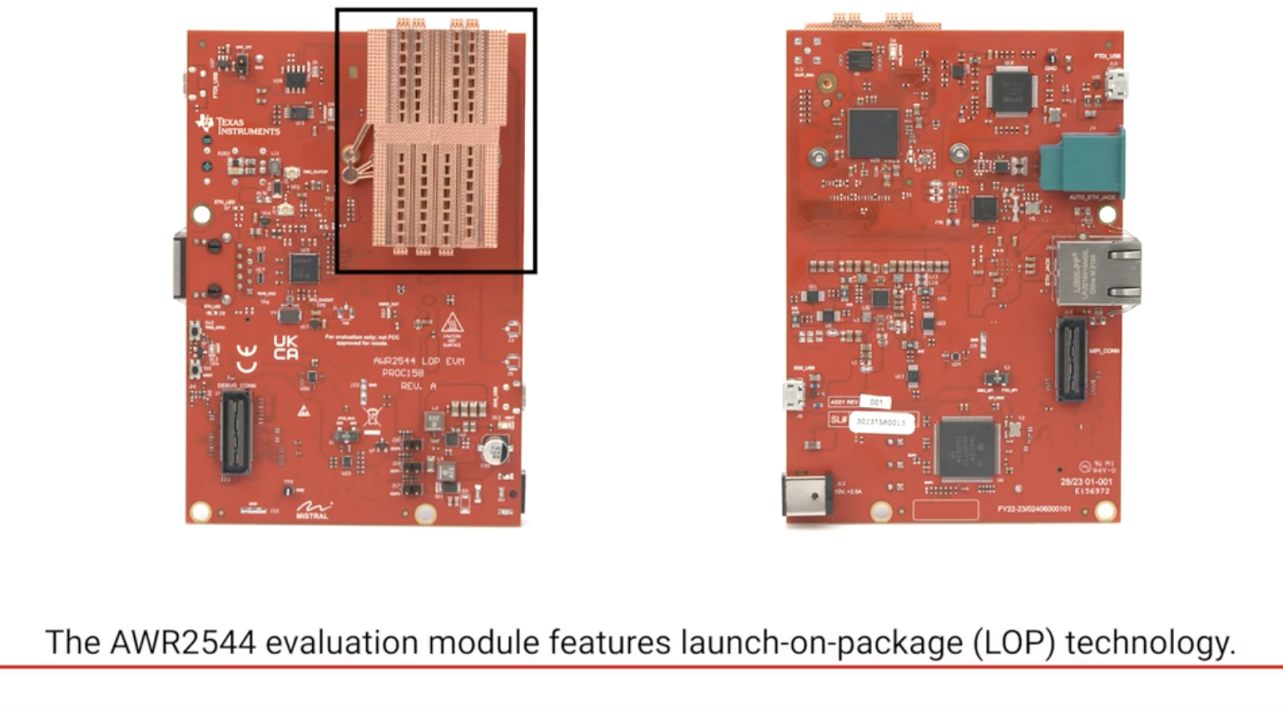

據悉，AWR2544是TI推出的第二代自發自收毫米波傳感器，采用了創新的波導接口封裝技術，即LOP（Launch-on-Package）。LOP技術使得傳感器模塊尺寸縮小30%，并顯著提高射頻性能，使檢測距離能夠擴展到200米以上。AWR2544不僅增加了天線的收發數，提高了天線精度，還通過天線和傳感器的融合以及增強的ADAS決策功能，實現了更高級別的自動化。此外，該芯片集成了專門硬件加速器，能夠在芯片上完成雷達信號的必要處理（如一維FFT處理等），并將處理結果輸出到中央處理器，從而減輕中央處理器的負擔。

值得一提的是，TI設計的AWR2544芯片天線位于芯片的另一面，進一步減小了體積，因?yàn)樘炀€(xiàn)不占用PCB板的面積。這種設計的核心來自而LOP技術，與傳統使用PCB板天線的設計不同，它允許封裝上的射頻信號直接傳輸?shù)讲▽?dǎo)天線，省去了PCB板上的過渡層。這不僅降低了損耗，還通過3D波導芯片實現了更大的視場角（FOV）和更高的增益。

Chris Meng強調，TI采用LOP技術，考慮到波導天線設計提高了天線的信噪比和在同樣的角度分辨率下的最大判斷距離。此外，LOP技術還降低了成本，因?yàn)樗试S使用普通材料制作高頻天線，減少了用戶PCB板的制造成本。使用LOP后，無需微孔，進一步節省PCB成本。利用LOP技術，天線和螺絲可固定在板上，使得FOV和增益固定，但為用戶提供更高的靈活性。例如，使用相同的PCB板，僅通過替換波導天線，就可以實現不同的天線FOV和增益。

驅動器升級，為汽車帶來更高安全性

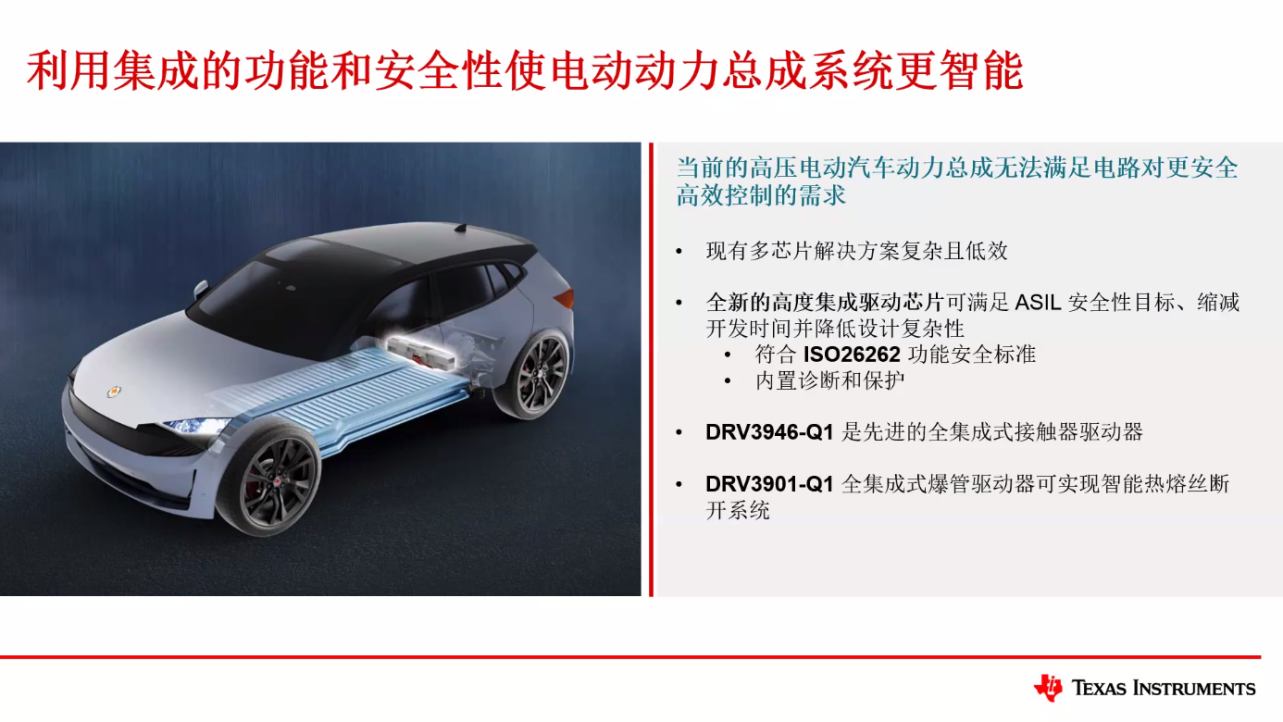

隨著汽車市場對安全性和效率要求的提升，現有的高壓電動汽車動力總成系統面臨挑戰。尤其是在電池管理系統（BMS）方面，客戶要求達到ASIL-D的最高安全標準。但目前，高壓開關的多芯片方案復雜且效率低下。

針對這一問題，德州儀器此次在CES 2024上帶來的兩款新型集成驅動芯片，旨在實現系統級功能安全同時簡化設計過程，還能夠帶來智能的診斷功能和更節能高效的體驗。全新驅動器分別是集成式的接觸器驅動器（Contactor Driver）——“DRV3946-Q1”和集成式爆管驅動器（Pyrofuse Driver）——“DRV3901-Q1”。

【DRV3946-Q1】

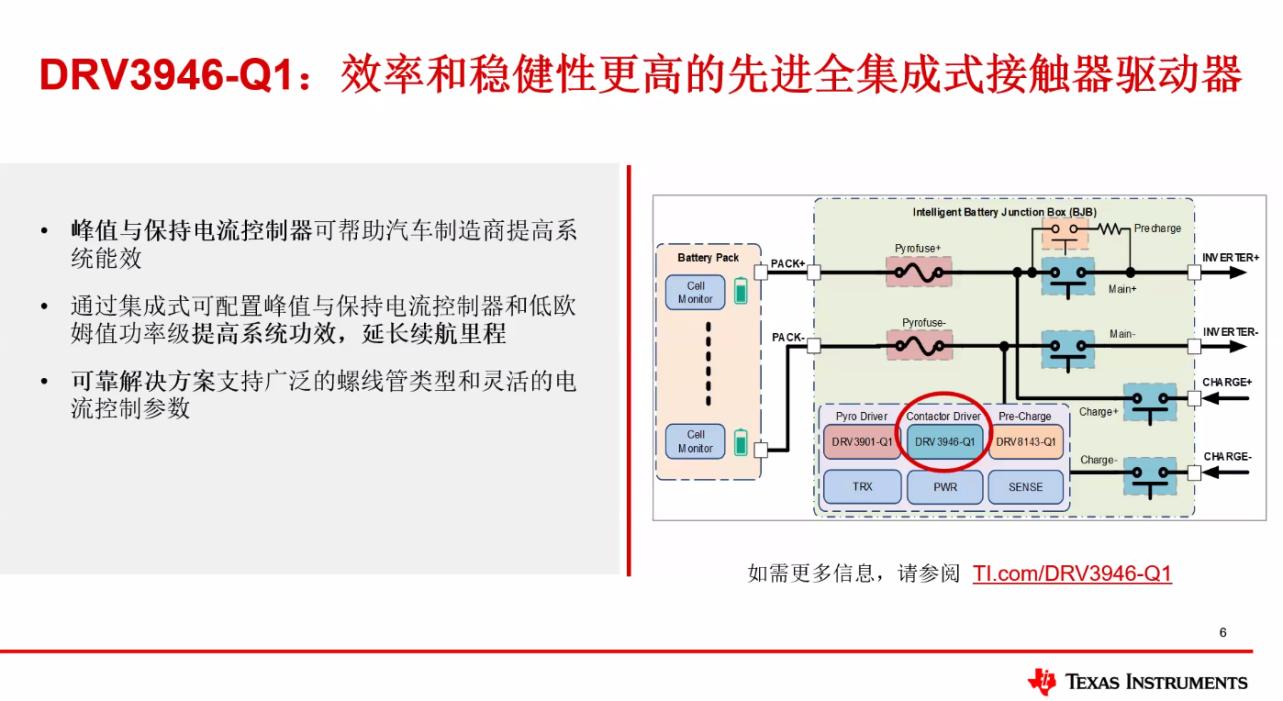

DRV3946-Q1是一款集成的接觸系統驅動器，主要用于Contactor（接觸器）驅動。它具備三大優勢：首先該驅動器具備的峰值電流能夠快速吸合繼電器，通過瞬間吸合提升系統安全性；此外它還配備了保持電流控制器，可以在系統吸合后通過較小的電流維持吸合狀態，這一方面減少了芯片自身的發熱，降低了系統設計復雜性；另一方面有效節省系統功耗，從而減少了對整體電池功率的消耗。第三，DRV3946-Q1還具備廣泛的應用性，除了螺旋管類型的電流控制外，該方案還可用于驅動各種不同類型的繼電器和開關。

【DRV3901-Q1】

在混合動力汽車（HEV）和電動汽車（EV）中，主電路通常會裝配保險絲，以應對過流和熔斷情況。由于高壓對器件的破壞性非常大，一旦發生短路，不僅對器件造成嚴重?fù)p害，還可能影響人身安全。因此，及時檢測故障并迅速切斷電源至關重要，以避免對人員和車輛造成進一步的破壞。在功能安全要求較高的情況下，通常會選擇使用主動保險絲。這種保險絲的主動性更強，反應時間更短，能夠迅速達到功能安全的目標，有效保護我們的安全。

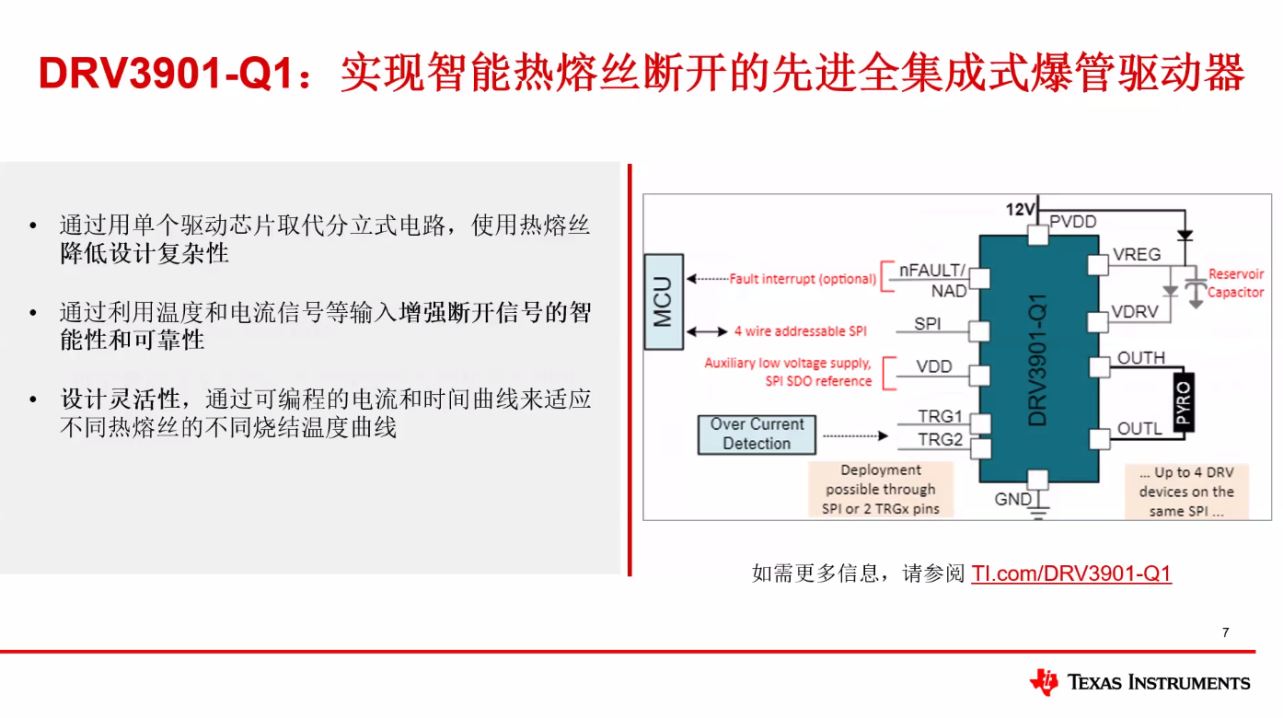

DRV3901-Q1就是這樣一款創新的Pyrofuse Driver，其主要特點在于通過單芯片方案驅動封閉式電路，顯著降低了系統的復雜性。這與市場上常見的兩種Pyrofuse驅動方案——復雜的離散芯片方案和舊式解決方案相比，DRV3901-Q1不僅系統復雜性更低，而且效率更高。它不僅簡化了設計，還通過集成診斷功能提高了設計的可靠性。此外，DRV3901-Q1具備溫度和電流信號輸入，增強了斷開信號的智能性和可靠性，同時也支持SPI編程，允許用戶通過軟件設置電流和時間曲線，以適應不同類型的Pyrofuse，從而大幅提高系統設計的靈活性。這些特點使DRV3901-Q1成為一種高效、可靠且靈活的Pyrofuse驅動解決方案，優化了設計過程并提升了系統性能。

據德州儀器系統工程師Bing Zhou介紹，相比于傳統的熔斷保險絲，DRV3901-Q1相當于一種主動觸發的“爆管”驅動器。它的工作原理是在檢測到系統過流或信號過弱等不可接受的情況時，會激活Pyrofuse Driver。隨后，Pyrofuse Driver發出信號，觸發爆炸管。這個爆炸足以擊穿內部的鋼管，從而實現斷電的目標，但不會破壞芯片的阻燃材質外殼。一旦觸發爆炸，系統就不可修復，需要返廠維修。這意味著該系統僅在特殊情況下觸發，一般不用于常規操作。

DRV3901-Q1是單通道的器件，而TI也正在規劃雙通道的DRV3902，旨在進一步增強系統的可靠性和安全性：如果其中一個通道發生故障，另一個通道可以作為冗余來驅動Pyrofuse。

【全新的驅動器系列：DRV39XX】

DRV3901-Q1和DRV3946-Q1是TI推出的全新DRV39XX系列驅動器產品，相對于上一代DRV89系列多路半橋設計，DRV39系列集成了更多的診斷功能和功能安全特性。這些驅動器可以通過SPI接口調節驅動電流和時間，因此被稱為可編程驅動器。內部集成的診斷功能能夠檢測外部Contactor的開路、短路和粘連情況，這使得驅動器更加智能化。而驅動器的功能安全性來自?xún)蓚€(gè)方面：一是能夠診斷外部負載及自身狀態；二是其開發過程遵循功能安全標準ISO 26262，確保器件級開發流程的安全認證。

對于市場上其他同類產品，德州儀器現場技術應用經理Alpha Han指出，當前市場上的類似方案通常采用離散電路實現，這導致了更高的復雜性和能耗。DRV3901-Q1和DRV3946-Q1的出現，代表了市場上此類產品的重要進步，提供了更高效、智能化的解決方案。在需要快速響應和高功能安全性的汽車應用中，DRV3901-Q1和DRV3946-Q1變得越發重要。

結語

近幾年的CES被大家稱為“車展”，各種汽車應用推陳出新，蓬勃發展。而CES2024上，除了AIGC這一新的熱點外，汽車仍是最受各方關注的重點。產業上下游各方都紛紛展示了自己在汽車領域的創新技術和解決方案。而TI此次在CES 2024上發布的全新衛星架構單片毫米波雷達“AWR2544”、接觸器驅動器“DRV3946-Q1”和爆管驅動器“DRV3901-Q1”，標志著其在汽車感知和驅動方面的最新技術成就，將會推動未來智能電動汽車實現更智能和安全的駕乘體驗。
